مؤقت العد التنازلي لإشارات المرور للسيارة: العد التنازلي للمصفوفة النقطية لتحسين التزامن
المقدمة: ما تحتاج مشاريع إشارات المرور إلى مراعاته بعد عرض العد التنازلي
إن عرض العد التنازلي عند التقاطع المزود بإشارة له غرض مباشر: فهو يُظهر للسائقين الوقت المتبقي المرتبط بمرحلة الإشارة الحالية. ومع ذلك، فإن أداء مؤقت العد التنازلي لإشارة المرور للسيارة يعتمد على ما هو أكثر من إمكانية عرض الأرقام الرقمية.
في مشاريع المرور على الطرق الفعلية، تحتاج فرق المشتريات ومتكاملو أنظمة المرور إلى مراعاة العديد من العوامل الفنية في نفس الوقت. يجب أن تظل أرقام العد التنازلي قابلة للتمييز بشكل كافٍ على مسافة المراقبة المقصودة، ويجب أن تظل القيمة المعروضة متزامنة مع وحدة التحكم في إشارة المرور، ويجب أن تكون وحدة العد التنازلي قادرة على العمل مع طريقة التحكم المستخدمة عند التقاطع. يمكن أيضًا أن يؤثر التداخل الكهربائي، وتغير الجهد، وأحداث البرق والارتفاع المفاجئ على تشغيل المعدات، خاصة في التركيبات الخارجية.
تستخدم شاشات العد التنازلي التقليدية من نوع المقطع مقاطع مضيئة محددة مسبقًا لتكوين أحرف رقمية. في حين تم تأسيس هذا النهج في تطبيقات إشارات المرور، قد تتطلب متطلبات المشروع هياكل رقمية أكبر ومساحة عرض أكثر تركيزًا. تستخدم إشارة المرور العد التنازلي من النوع النقطي شاشة عرض مصفوفة نقطية LED مدمجة في غطاء المصباح، مما يوفر طريقة أخرى لتصميم العرض الرقمي.
بالنسبة لمشتري إشارات المرور ومقاولي هندسة الطرق ومتكاملي أنظمة النقل الذكية، فإن السؤال المهم ليس مجرد ما إذا كانت إشارة العد التنازلي يمكنها عرض الأرقام. الأسئلة الأكثر صلة هي كيفية إنشاء شاشة العرض، وكيفية اكتشاف إشارة العد التنازلي ومزامنتها، وكيفية تفاعل الوحدة مع أنظمة التحكم المختلفة، وكيف تتصرف في ظل الظروف الكهربائية المتغيرة.
تصميم عرض المصفوفة النقطية: ما أهمية هيكل العرض لمؤقت العد التنازلي لإشارات المرور للسيارة

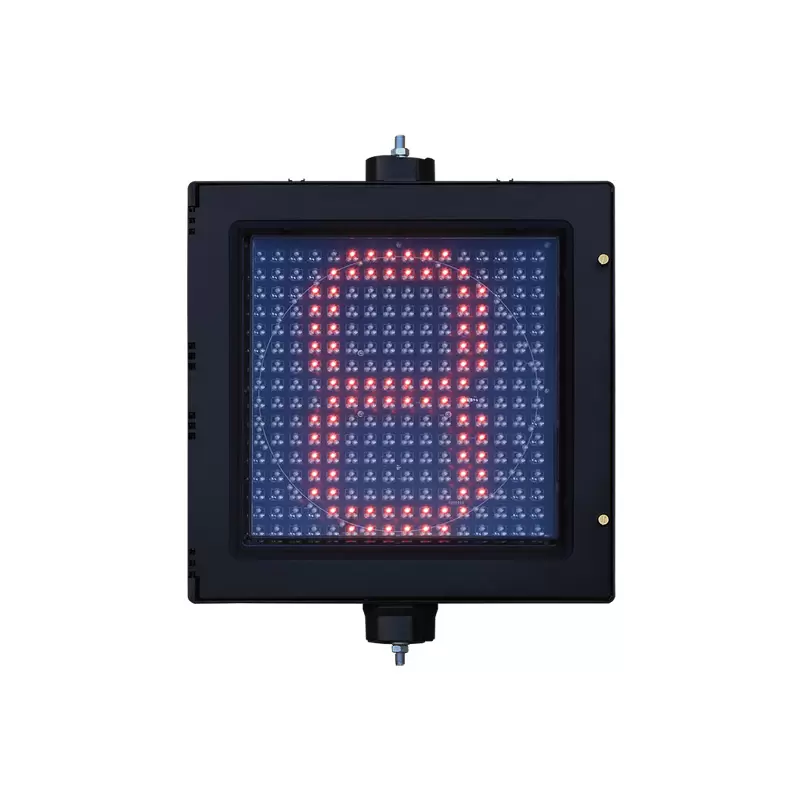

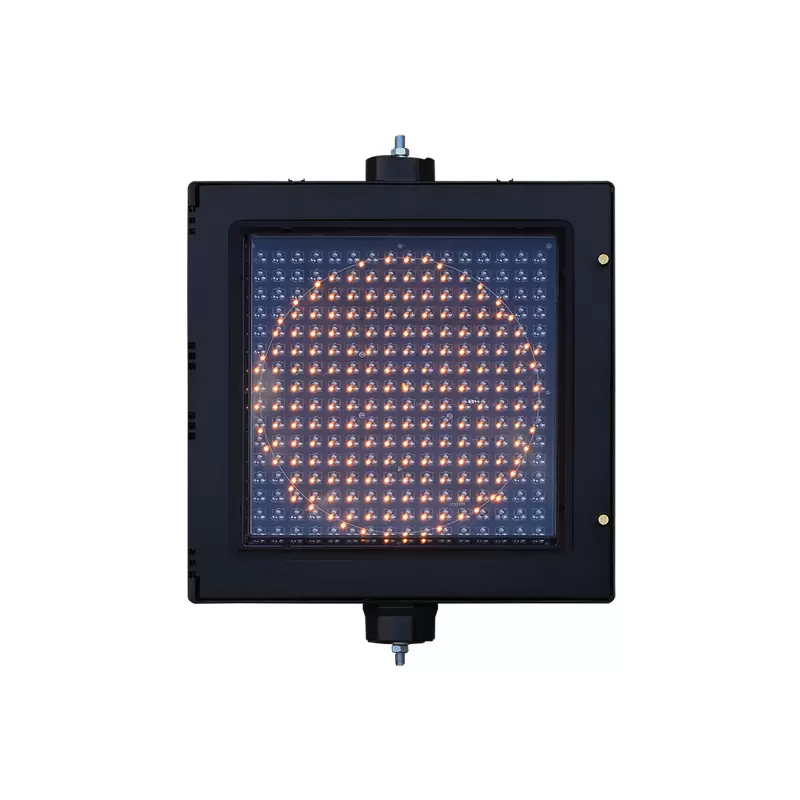

تدمج إشارة المرور العد التنازلي من نوع Dot Matrix شاشة عرض مصفوفة نقطية LED مباشرة في غلاف المصباح. بدلاً من تشكيل أرقام من خلال مجموعة ثابتة من الأجزاء التقليدية، يتم إنشاء الأحرف الرقمية من خلال مصفوفة من نقاط LED.
يسمح هذا الهيكل بتصميم العرض الرقمي بمساحة بصرية أكبر وأكثر مركزية. بالنسبة لمؤقت العد التنازلي لإشارة المرور للسيارة، يعد هذا أمرًا مهمًا بشكل خاص لأن السائقين لا يلاحظون عادةً عرض الإشارة من مسافة ثابتة في ظل ظروف الإضاءة الخاضعة للتحكم. يمكن أن تؤثر مسافة المشاهدة وظروف ضوء النهار وحركة المرور المحيطة ومعدات الطريق وانتباه السائق على مدى سرعة التعرف على الوقت المتبقي.
عرض العد التنازلي للمصفوفة النقطية مقابل عرض نوع القطعة التقليدية
والفرق الرئيسي هو الطريقة التي يتم بها بناء الأحرف الرقمية.
يستخدم عرض العد التنازلي التقليدي من النوع المقطعي شرائح مخصصة لتشكيل كل رقم. وبالتالي فإن هندسة العرض الخاصة بها ترتبط ارتباطًا وثيقًا ببنية المقطع المحددة مسبقًا. تشكل شاشة المصفوفة النقطية الأحرف من خلال نقاط LED متعددة مرتبة في مصفوفة، مما يسمح للشاشة الرقمية باحتلال مساحة بصرية أكثر تركيزًا وربما أكبر داخل غطاء المصباح.
بالنسبة لمشاريع الإشارات المرورية، هناك عدة خصائص تستحق التقييم:
اعتبار | عرض العد التنازلي نقطية | العرض التقليدي من نوع القطاع |
البنية العددية | نقاط LED مرتبة في مصفوفة | شرائح مضيئة ثابتة |
تخطيط الأرقام | تكوين شخصية مرن يعتمد على المصفوفة | يتحدد من خلال تكوين القطاع |
منطقة العرض | يمكن تصميمها حول منطقة عددية مركزية أكبر | ترتبط ارتباطًا وثيقًا بترتيب القطاع |
توزيع السطوع | تتركز عبر مصفوفة نقطية مضيئة | موزعة حسب القطاعات الفردية |
متطلبات الاعتراف | يعتمد على تصميم المصفوفة والبنية البصرية وظروف المشاهدة | يعتمد على حجم المقطع والسطوع وظروف المشاهدة |
هذا لا يعني أن شاشة المصفوفة النقطية تعمل تلقائيًا بشكل أفضل في كل عملية تثبيت. تعتمد نتيجة المشاهدة الفعلية أيضًا على تكوين LED والتصميم البصري وإدارة السطوع وهيكل غطاء المصباح وموضع التثبيت. وينبغي تقييم هذه العوامل معًا عند اختيار إشارة العد التنازلي لتقاطع معين.
بالنسبة لتطبيق العد التنازلي الموجه نحو السيارة، فإن الهدف هو تسهيل التعرف على معلومات الوقت المتبقي دون مطالبة السائق بتفسير بنية بصرية معقدة. وبالتالي، يمكن أن يكون العرض الرقمي الأكبر والمركّز مفيدًا عندما يتطلب المشروع أن تظل معلومات العد التنازلي قابلة للتمييز من مسافة مراقبة أكبر.
تم تصميم إشارة المرور العد التنازلي من نوع Dot Matrix حول هذا المطلب من خلال دمج شاشة مصفوفة نقطية LED في غلاف المصباح وتركيز المعلومات الرقمية داخل رأس الإشارة.
تزامن العد التنازلي والتوافق مع أنظمة التحكم في إشارات المرور
تعد رؤية العرض جزءًا واحدًا فقط من أداء إشارة العد التنازلي. يكون رقم العد التنازلي المرئي بوضوح ذا قيمة محدودة إذا كانت القيمة المعروضة لا تتوافق بشكل صحيح مع مرحلة إشارة المرور.
لهذا السبب، تعتبر مزامنة العد التنازلي أحد الاعتبارات المهمة عند اختيار مؤقت العد التنازلي لإشارة المرور للسيارة.
تحتاج وحدة العد التنازلي إلى تلقي أو اكتشاف معلومات الإشارة ذات الصلة من نظام التحكم في حركة المرور وتحويل تلك المعلومات إلى شاشة العد التنازلي المقابلة. يمكن أن تؤدي الاختلافات بين وحدات التحكم في الإشارة وطرق الإخراج والظروف الكهربائية إلى جعل هذه الواجهة أكثر تعقيدًا من مجرد توصيل شاشة العرض بمصدر طاقة.
ثلاثة أوضاع تشغيل لمتطلبات التحكم المختلفة
تدعم إشارة المرور العد التنازلي من نوع Dot Matrix ثلاثة أوضاع تشغيل:
ل وضع الاتصال
ل وضع الزناد
ل وضع التعلم
توفر هذه الأوضاع أساليب مختلفة للحصول على معلومات التحكم المتعلقة بالعد التنازلي ومعالجتها.
في وضع الاتصال، يمكن لوحدة العد التنازلي العمل من خلال واجهة قائمة على الاتصال مع نظام التحكم في حركة المرور ذي الصلة. ينطبق هذا الأسلوب عندما يستخدم المشروع طريقة اتصال متوافقة بين وحدة التحكم ومعدات العد التنازلي.
يوفر وضع الزناد طريقة تحكم أخرى تستجيب فيها عملية العد التنازلي لإشارة الزناد ذات الصلة. يمكن أن يكون هذا مفيدًا للمشاريع التي يتم فيها الحصول على معلومات العد التنازلي من خلال تغييرات الإشارة الكهربائية بدلاً من عملية اتصال مخصصة.
يهدف وضع التعلم إلى مساعدة الجهاز على التكيف مع خصائص الإشارة لنظام التحكم المثبت. بدلاً من طلب تكوين التحكم نفسه لكل تقاطع، يمكن اختيار نهج التشغيل وفقًا لظروف المشروع الفعلية.
تنص معلومات المنتج المقدمة من FAMA على أن أوضاع التشغيل التكيفية الثلاثة هذه تسمح بالتوافق مع أكثر من 99% من أنظمة التحكم في إشارات المرور المحلية والدولية الرئيسية. بالنسبة لمشتريات المشروع، تعتبر هذه الإمكانية ذات صلة لأن التوافق لا يؤثر فقط على التثبيت الأولي ولكن أيضًا على وقت التشغيل وأعمال الاستبدال أو الصيانة المستقبلية.
ومع ذلك، يجب دائمًا تأكيد التوافق مقابل وحدة التحكم المحددة في إشارة المرور وواجهة المشروع قبل النشر. لا يحل بيان التوافق العام محل التحقق من الكهرباء والاتصالات على مستوى المشروع.
ماذا تفعل دائرة الكشف عن العد التنازلي التكيفي؟
تعتمد عملية العد التنازلي المستقرة بشكل كبير على كيفية اكتشاف الإشارة الواردة.
قد تعمل معدات إشارات المرور في ظل ظروف جهد مختلفة، في حين أن البيئات الكهربائية الخارجية يمكن أن تحتوي أيضًا على تداخل ناتج عن تبديل المعدات، وتشغيل الكابلات الطويلة والأجهزة الكهربائية الأخرى. إذا كانت عتبة الكشف ثابتة وغير مناسبة لظروف الإدخال الفعلية، فقد تواجه إشارة العد التنازلي صعوبة في تحديد حالة الإشارة المقصودة بشكل صحيح.
تستخدم إشارة المرور العد التنازلي من نوع Dot Matrix دائرة كشف العد التنازلي التكيفية الحاصلة على براءة اختراع والمصممة لتلبية هذا المطلب.
وفقًا لمواصفات المنتج المقدمة، يمكن للدائرة:
1. تطابق مستوى جهد الإدخال تلقائيًا.
2. ضبط عتبة التشغيل ديناميكيًا.
3. تصفية التداخل الكهربائي الخارجي.
تكمن أهمية هذا التصميم في أن اكتشاف العد التنازلي لا يتم التعامل معه كمدخل كهربائي ثابت مع عتبة واحدة محددة مسبقًا. تم تصميم آلية الكشف للتكيف مع ظروف الإشارة الواردة.
وهذا أمر مهم لأن اكتشاف إشارة الإدخال يرتبط مباشرة بمزامنة العد التنازلي. إذا لم يتم الكشف عن إشارة الدخل بشكل متسق، فقد لا تتوافق قيمة العد التنازلي بشكل صحيح مع مرحلة إشارة المرور. ولذلك يعمل الكشف التكيفي كجزء من آلية المزامنة بدلاً من كونه مجرد ميزة كهربائية مستقلة.
بالنسبة لمشاريع هندسة المرور، هذا التمييز مهم. عند تقييم إشارة العد التنازلي، يجب على المشترين النظر إلى ما هو أبعد من العرض الرقمي نفسه وفحص كيفية اكتشاف الجهاز لإشارة التحكم، وما هي أوضاع التشغيل المتاحة، وكيف يستجيب الجهاز لتغير الجهد والتداخل الكهربائي.
حماية مزدوجة من الاندفاع المفاجئ لواجهات الطاقة والاتصالات
تتعرض معدات إشارات المرور الخارجية لظروف كهربائية تختلف عن تلك الموجودة في البيئات الداخلية الخاضعة للرقابة. يمكن أن تؤثر أحداث البرق وارتفاع الجهد والاضطرابات العابرة على دوائر الطاقة وواجهات الاتصال.
تتضمن إشارة المرور العد التنازلي من النوع Dot Matrix حماية من زيادة التيار في كل من واجهة إدخال الطاقة والاتصال.
يعالج ترتيب الحماية المزدوجة هذا مسارين مختلفين يمكن أن تصل من خلالهما الطاقة الزائدة إلى المعدات. حماية مدخلات الطاقة فقط لا تعالج بالضرورة الاضطرابات التي تدخل من خلال اتصال الاتصال.
بالنسبة لنظام إشارة المرور المثبت، يكون ذلك مناسبًا للصيانة طويلة المدى لأنه يمكن توصيل وحدة العد التنازلي بكل من شبكة الطاقة الكهربائية وشبكة التحكم في الإشارة أو الاتصالات. ولذلك ينبغي النظر في الحماية عبر بنية الواجهة الكاملة وليس من جانب الطاقة وحده.
تشير معلومات المنتج المرفقة إلى أن هذه الحماية من زيادة التيار المزدوج مصممة لتقليل الأضرار الناجمة عن الصواعق وارتفاع الجهد العالي ويمكن أن تقلل تكاليف الصيانة بأكثر من 50%. يجب أن يُفهم هذا الرقم على أنه مطالبة أداء معلنة خاصة بالمنتج وليس تخفيضًا شاملاً لتكلفة الصيانة ينطبق على كل مشروع مروري. تعتمد النتائج الفعلية على ظروف التثبيت والبيئات الكهربائية المحلية وبنية الحماية وممارسات الصيانة.
من منظور هندسي، النقطة الأكثر أهمية هي أن الحماية من زيادة التيار مدمجة في كلا الواجهتين الخارجيتين الرئيسيتين، مما يساعد على تقليل التأثير المحتمل للأحداث الكهربائية العابرة على معدات العد التنازلي.
التكوين عن بعد وأثره العملي على الصيانة
مشاريع إشارات المرور ليست متطابقة دائمًا. قد تستخدم التقاطعات المختلفة معلمات تحكم أو تكوينات إشارة أو متطلبات تشغيل مختلفة. إذا كان كل تعديل يتطلب الاستبدال المادي للأجهزة، يصبح نشر المشروع وصيانته أكثر استهلاكًا للوقت.
يدعم Dot Matrix Type Countdown Traffic Light التكوين عن بعد من خلال نظام التحكم في المستوى العلوي القائم على الكمبيوتر. يمكن تعديل معلمات النظام عبر الإنترنت دون استبدال الأجهزة.
يغير هذا الأسلوب عملية الصيانة بعدة طرق.
أثناء التشغيل، يمكن للمهندسين تكوين المعلمات ذات الصلة وفقًا لمتطلبات التحكم الفعلية في التقاطع. إذا كانت هناك حاجة إلى تعديل المعلمة لاحقًا، فيمكن إجراء التغيير من خلال نظام المستوى الأعلى بدلاً من المطالبة باستبدال أجهزة العد التنازلي.
بالنسبة للمقاولين الذين يديرون تقاطعات متعددة، يمكن أن يؤدي ذلك إلى تقليل التدخل المادي غير الضروري أثناء تعديل المعلمات. بالنسبة لأقسام إدارة حركة المرور، يمكنها أيضًا تبسيط عمليات صيانة معينة حيث يكون التغيير المطلوب مرتبطًا بالبرنامج أو المعلمة وليس بسبب فشل في الأجهزة.
وبالتالي، يعمل التكوين عن بعد مع توافق النظام بدلاً من وجوده بشكل منفصل عنه:
أوضاع تشغيل متعددة ← تكيف أوسع لوحدة التحكم ← تكوين المعلمة عن بعد ← تشغيل وصيانة أبسط
وينطبق هذا بشكل خاص على المشاريع التي يلزم فيها نشر نفس منتج العد التنازلي عبر التقاطعات ذات متطلبات التشغيل المختلفة.
كيف ينبغي للمشترين تقييم إشارة مرور العد التنازلي لمشاريع الطرق الفعلية
عند اختيار مؤقت العد التنازلي لإشارة المرور للسيارة أو إشارة مرور العد التنازلي من نوع Dot Matrix، يجب على المشترين تقييم سلسلة التشغيل الكاملة بدلاً من التركيز على مواصفات واحدة.
1. تقييم هيكل العرض الفعلي
تحقق من حجم العرض الرقمي، وتكوين مصفوفة LED، وتوزيع السطوع وتصميم غلاف المصباح. والسؤال ليس ببساطة ما إذا كانت الأرقام ساطعة، ولكن ما إذا كانت المعلومات المعروضة تظل قابلة للتمييز في ظل ظروف العرض المتوقعة للمشروع.
2. تحقق من مزامنة العد التنازلي
تأكد من كيفية استقبال وحدة العد التنازلي للإشارة من وحدة التحكم في حركة المرور وكيف يتوافق العد التنازلي المعروض مع مرحلة الإشارة الفعلية. وينبغي تقييم التزامن مع طريقة الكشف ووضع التشغيل.
3. تأكيد توافق وحدة التحكم
تحديد ما إذا كان المشروع يتطلب وضع الاتصال أو وضع التشغيل أو وضع التعلم. يجب التحقق من واجهة وحدة التحكم المحددة قبل التثبيت بدلاً من الاعتماد فقط على بيانات التوافق العامة.
4. فحص الكشف عن إشارة الإدخال
يمكن أن تكون آلية الكشف التكيفية ذات أهمية خاصة عندما تختلف ظروف جهد الإدخال أو حيث قد يؤثر التداخل الكهربائي على التعرف على الإشارة. يجب على المشتري أن يفهم كيف تحدد المعدات إشارة التحكم وتحافظ على الكشف المستقر.
5. التحقق من الحماية على الواجهات الخارجية
ينبغي أخذ واجهات إدخال الطاقة والاتصالات في الاعتبار عند تقييم الحماية من زيادة التيار. وهذا مهم بشكل خاص لتركيبات إشارات المرور الخارجية المعرضة للبرق وظروف الجهد العابر.
6. النظر في إجراءات التشغيل والصيانة
يمكن أن يؤدي التكوين عن بعد إلى تقليل الحاجة إلى استبدال الأجهزة عندما يلزم تعديل معلمات النظام. بالنسبة للمشاريع متعددة التقاطعات، يمكن أن يكون لذلك تأثير عملي على سير عمل التركيب والصيانة.
دمج شاشة العد التنازلي مع التحكم الذكي في حركة المرور
إشارة العد التنازلي ليست جهاز عرض معزولاً. إنه يشكل جزءًا من نظام التحكم في إشارات المرور الأكبر.
توفر شركة Yangzhou FAMA للمعدات الذكية المحدودة (FAMA) حلول نقل ذكية متكاملة تغطي التحكم الذكي في الإشارات والسلامة المرورية الذكية والأعمدة الذكية متعددة الوظائف 5G. في تطبيقات التحكم بالإشارات الذكية، تعمل FAMA مع التقنيات بما في ذلك الملفات والمغناطيسية الأرضية وRFID والرادار والتعرف البصري لدعم المراقبة في الوقت الفعلي لتدفق حركة المرور وتدفق المشاة عند التقاطعات.
يعد منظور النظام الأوسع هذا ذا صلة عند اختيار معدات العد التنازلي لأن شاشة العد التنازلي تحتاج إلى العمل ضمن بنية التحكم في حركة المرور الفعلية. ولذلك ينبغي اعتبار تقنية العرض واكتشاف الإشارة وتوافق وحدة التحكم وقدرة التكوين عناصر متصلة بدلاً من اعتبارها ميزات منتج منفصلة.
FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين
بالنسبة للمشترين الذين يقومون بتقييم تطبيقات المشروع الفعلية، توفر مجموعة مشاريع FAMA ومجموعة منتجاتها سياقًا إضافيًا لفهم معدات إشارة المرور وحلول النقل الذكية.
الخلاصة: اختيار إشارة العد التنازلي بناءً على السلسلة الفنية الكاملة
لا ينبغي أن يعتمد اختيار مؤقت العد التنازلي لإشارة المرور للسيارة فقط على ما إذا كانت الأرقام المعروضة تظهر واضحة أثناء الفحص الأساسي. بالنسبة لمشاريع إشارات المرور الاحترافية، فإن التقييم الأكثر أهمية يغطي سلسلة التشغيل بأكملها.
تجمع إشارة المرور العد التنازلي من نوع Dot Matrix بين تقنية عرض مصفوفة نقطية LED وغطاء المصباح المصمم للعرض العددي المركز. يوفر وضع الاتصال ووضع التشغيل ووضع التعلم طرقًا مختلفة للتكيف مع أنظمة التحكم في إشارات المرور. تعالج دائرة الكشف عن العد التنازلي التكيفي اختلاف جهد الإدخال والتداخل الكهربائي الخارجي، بينما تغطي الحماية من زيادة التيار المزدوج كلاً من واجهات الطاقة والاتصالات. كما يدعم التكوين المعتمد على الكمبيوتر عن بعد تشغيل المشروع وتعديل المعلمات.
هذه التقنيات مترابطة. تحدد رؤية الشاشة مدى سهولة التعرف على الوقت المتبقي؛ يحدد اكتشاف إشارة الإدخال ما إذا كان العد التنازلي يتلقى معلومات التحكم الصحيحة؛ يحدد التزامن ما إذا كانت القيمة المعروضة تتوافق مع مرحلة الإشارة الفعلية؛ يؤثر توافق النظام على التثبيت والتشغيل؛ وتؤثر الحماية من زيادة التيار والتكوين عن بعد على متطلبات الصيانة العملية بعد النشر.
بالنسبة لمشتري إشارات المرور في الخارج، ومقاولي هندسة الطرق، وإدارات إدارة المرور ومتكاملي أنظمة النقل الذكية، فإن تقييم هذه العوامل معًا يوفر أساسًا أكثر عملية لاختيار معدات العد التنازلي لمتطلبات تقاطعات محددة.
