إشارة المرور ذات السهم الأيمن الأحمر: LED عالي التدفق ومعالجة بصرية ثلاثية الطبقات

مقدمة: لماذا يتطلب تصميم إشارة مرور السهم أكثر من مجرد مصباح LED ساطع

بالنسبة لإشارة المرور، فإن نمط السهم ليس مجرد رسم يتم عرضه بواسطة مصدر ضوء LED. في التقاطع المزدحم، يحتاج السائقون إلى تمييز اتجاه الإشارة بسرعة ودقة، وأحيانًا من مسافة كبيرة وفي ظل ظروف محيطة متغيرة. وهذا يجعل التوحيد البصري، وتعريف السهم، وتوزيع الضوء، والاستقرار الكهربائي عوامل مهمة عند اختيار إشارة مرور ذات سهم أحمر لليمين.

يمكن أن تخلق التصميمات التقليدية لمصدر الضوء النقطي العديد من المشكلات عندما لا يتحكم النظام البصري بشكل كافٍ في الضوء المنبعث. يمكن أن ينتج الضوء المباشر من LED وهجًا، بينما قد تؤدي المعالجة الضوئية غير الكافية إلى إضاءة غير متساوية عبر نمط السهم. يمكن أن يؤدي الضوء المركز المفرط أيضًا إلى زيادة انبعاث الضوء غير المرغوب فيه حول الإشارة. وفي الوقت نفسه، تعمل إشارات المرور LED بشكل مستمر في البيئات الخارجية، حيث يمكن أن يؤثر تراكم الحرارة وتقلبات الجهد الكهربائي والارتفاعات الكهربائية على التشغيل على المدى الطويل.

تتعامل إشارة المرور ذات السهم الأحمر ذات التدفق العالي مع هذه المشكلات من خلال التصميم المشترك لمصدر ضوء LED كبير الحجم، ومعالجة بصرية ثلاثية الطبقات، وإمدادات طاقة تيار مستمر، وحماية من زيادة التيار، وتبديد الحرارة الخارجي. بدلاً من التعامل مع السطوع باعتباره معيار الأداء الوحيد، تعمل الأنظمة الضوئية والكهربائية معًا للتحكم في كيفية توليد الضوء وتوزيعه والحفاظ عليه أثناء التشغيل.

معالجة بصرية ثلاثية الطبقات لمزيد من إضاءة السهم الموحدة

يعد النظام البصري أحد أهم أجزاء إشارة المرور ذات السهم الأحمر عالي التدفق لأن مؤشر LED نفسه لا يحدد المظهر النهائي للسهم. يجب معالجة الضوء المنبعث قبل أن يصل إلى سطح المشاهدة.

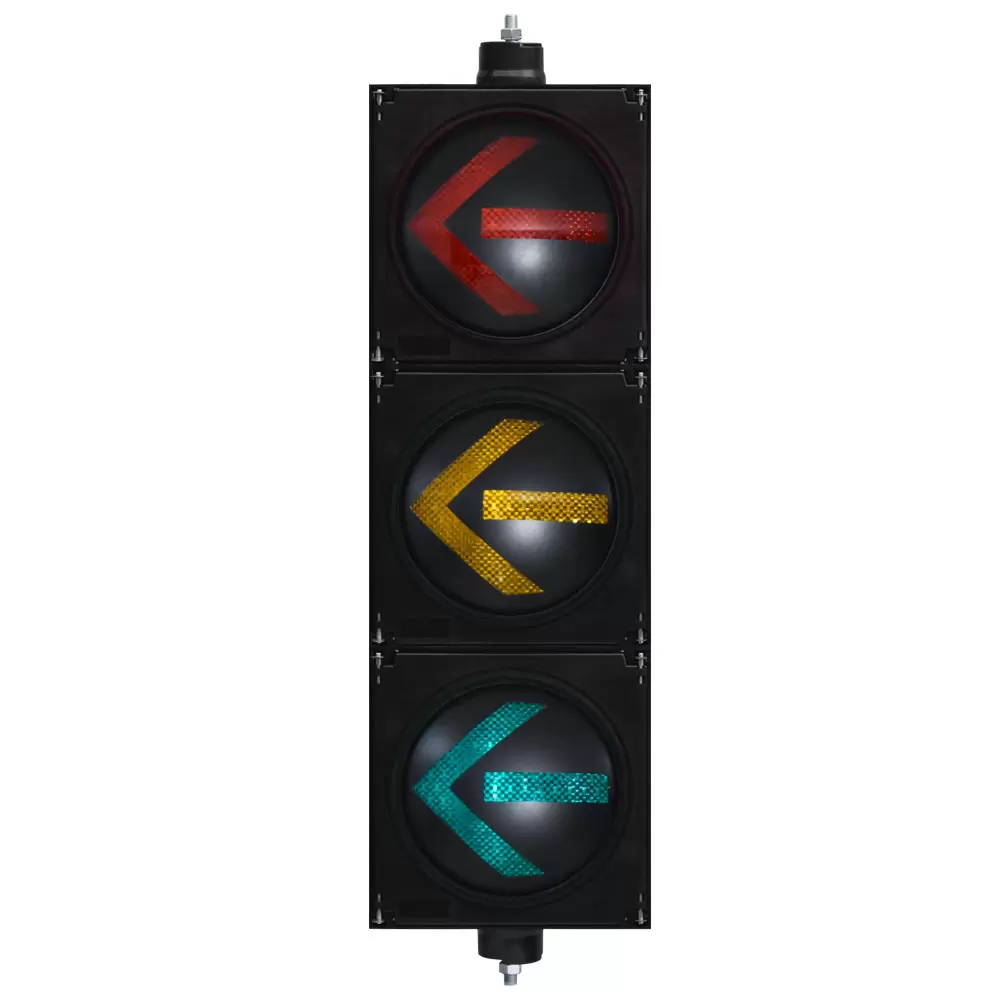

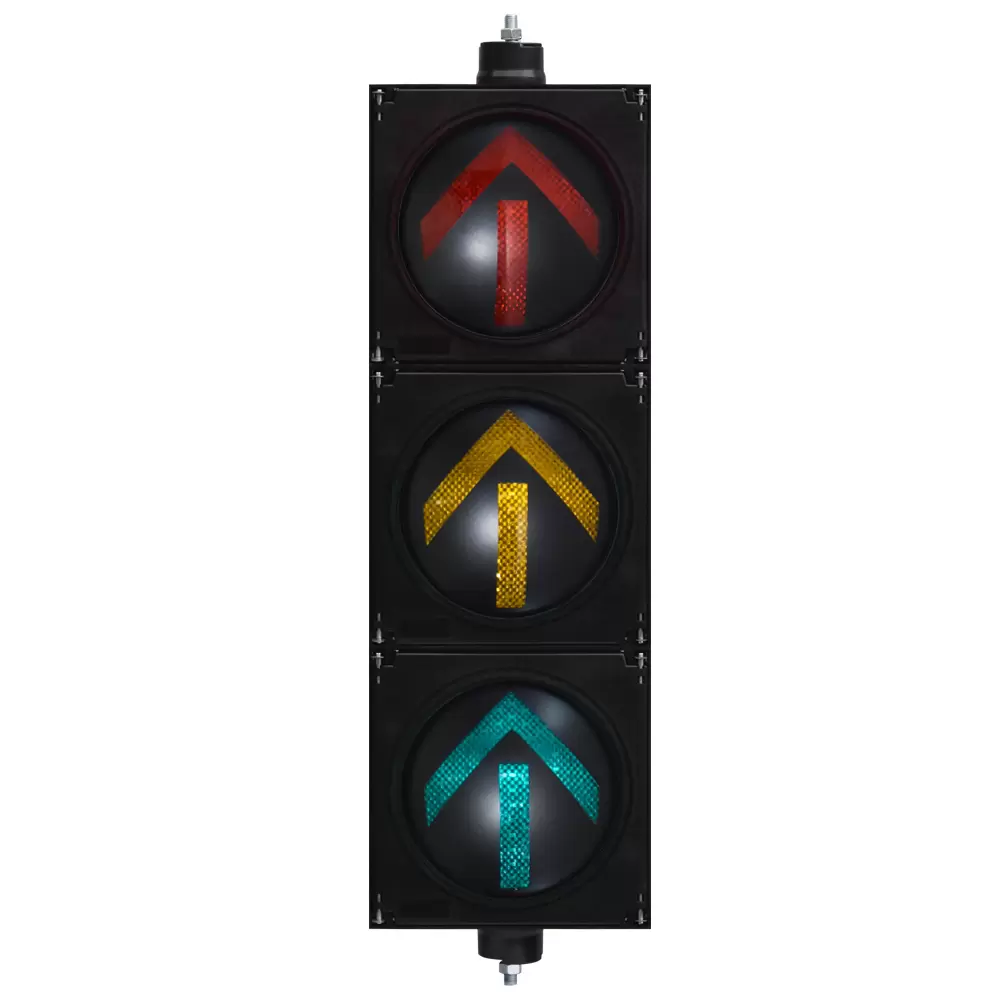

تستخدم إشارة المرور ذات السهم الأحمر/الأصفر/الأخضر ذات التدفق العالي بنية بصرية ثلاثية الطبقات تشتمل على عدسة ثانوية وعدسة فريسنل وقناع بصري. تؤدي هذه المكونات مراحل مختلفة من المعالجة البصرية لنشر وإعادة توجيه الضوء الناتج عن مصدر ضوء LED كبير الحجم.

كيف تعالج العدسة الثانوية مصدر نقطة LED

تستخدم المرحلة الأولى عدسة ثانوية لمعالجة الضوء المنبعث من مصدر LED. يمكن لمصابيح LED عالية التدفق أن تولد ضوءًا مركزًا من منطقة انبعاث صغيرة نسبيًا. إذا سمح لهذا الضوء بالانتقال مباشرة نحو سطح المشاهدة، فإن النتيجة يمكن أن تكون منطقة مضيئة مركزة بدلا من سهم مضاء بشكل موحد.

توفر العدسة الثانوية مرحلة بصرية إضافية للتحكم في هذا الإخراج المركز. ومن خلال إعادة توجيه الضوء المنبعث ونشره، فإنه يساعد في إعداد توزيع الضوء للعناصر البصرية اللاحقة.

وهذا مهم بشكل خاص لإشارة السهم لأن الهدف ليس مجرد إنشاء نقطة مضيئة. يجب أن يظل شكل السهم الكامل مميزًا بصريًا، مع توزيع الضوء عبر منطقة العرض المقصودة.

عدسة فريسنل لتوزيع الضوء وإعادة التركيز

تشكل عدسة فريسنل جزءًا مهمًا آخر من نظام المعالجة البصرية. يسمح هيكلها بالتحكم البصري دون الحاجة إلى السُمك المادي المرتبط بالعدسة التقليدية ذات الوظيفة البصرية المماثلة.

في تطبيق إشارة المرور هذا، تشارك عدسة فريسنل في إعادة توزيع الضوء وإعادة تركيزه بعد مرحلة المعالجة البصرية الأولية. بدلاً من السماح لانبعاث المصدر النقطي الأصلي بالبقاء مركزًا، يقوم النظام البصري بتعديل مسار الضوء تدريجيًا بحيث يمكن توزيع الإخراج على منطقة العرض المطلوبة.

بالنسبة لشراء إشارات المرور، فإن هذا التمييز مهم. وينبغي تقييم التصميم البصري المناسب من خلال توزيع الضوء الناتج وتوحيد السطح، وليس من خلال مخرجات LED وحدها. وبالتالي، تعد عدسة فريسنل جزءًا من الآلية البصرية الشاملة التي تحول انبعاث LED المركز إلى مخرج إشارة أكثر تحكمًا.

قناع بصري للتحكم في نمط السهم

يوفر القناع البصري مرحلة أخرى من التحكم في نمط الضوء النهائي. جنبًا إلى جنب مع العدسة الثانوية وعدسة فريسنل، فهي تساعد في تشكيل الضوء المعالج في عرض الإشارة المقصود.

والنتيجة هي إخراج ضوء سطحي أكثر اتساقًا بدلاً من سهم تهيمن عليه نقاط ساطعة معزولة. ويرتبط هذا بشكل خاص بإشارات الانعطاف إلى اليمين، حيث يجب أن يظل رأس السهم والعمود قابلين للتمييز بصريًا كمؤشر اتجاه كامل.

وبالتالي يمكن فهم نظام المعالجة البصرية ثلاثي الطبقات على أنه تسلسل:

مصدر نقطة LED ← معالجة بصرية ثانوية ← توزيع ضوء فريسنل وإعادة تركيزه ← إخفاء بصري ← إخراج ضوء سطحي موحد

يساعد هذا الأسلوب أيضًا في تقليل الوهج المرتبط بالانبعاثات المباشرة من مصدر ثابت. ومن خلال معالجة الضوء قبل وصوله إلى سطح المشاهدة، يمكن للنظام تقليل الانبعاثات المباشرة المركزة والتحكم في توزيع الضوء غير المرغوب فيه، مما يساعد على تخفيف الوهج والتلوث الضوئي.

إشارة مرور ذات سهم أحمر لليمين: مصدر الضوء والنظام الكهربائي

بالنسبة لإشارة المرور ذات السهم الأيمن الأحمر، يعتمد الأداء البصري على ما هو أكثر من مجرد مجموعة العدسة. يحدد مصدر LED ومصدر الطاقة مدى استمرار النظام البصري في تلقي المدخلات الكهربائية والمضيئة المطلوبة للتشغيل.

يستخدم تصميم High Flux مصدر ضوء LED كبير الحجم مع توهين منخفض للضوء وكفاءة إضاءة عالية. والغرض ليس مجرد زيادة السطوع الاسمي للإشارة. يجب أن يعمل مصدر الضوء المناسب مع الهيكل البصري بحيث يمكن معالجة الإخراج المضيء المتوفر بشكل فعال وتوزيعه عبر شاشة عرض الأسهم.

وهذا يخلق تمييزًا مهمًا بين إشارة السهم عالية التدفق وإشارة المصدر التقليدية. قد يعتمد التصميم التقليدي بشكل أكبر على الانبعاثات المركزة من نقاط LED الفردية، بينما يجمع التصميم عالي التدفق الموصوف هنا بين مصدر LED كبير الحجم ومراحل معالجة بصرية متعددة.

بالنسبة لفرق المشتريات، فإن السؤال ذو الصلة ليس ببساطة:

"ما مدى سطوع مؤشر LED؟"

التقييم الأكثر فائدة هو:

"ما مدى فعالية تحويل مخرجات LED إلى نمط سهم موحد ويمكن التعرف عليه؟"

وهذا يربط كفاءة الإضاءة مباشرة برؤية السهم وتوزيع الضوء وتطبيق التقاطع.

التيار المتردد 90-264 فولت مصدر طاقة التيار المستمر ذو الجهد العريض

يمكن أن تعمل إشارات المرور في البيئات الكهربائية حيث لا يكون جهد الإمداد ثابتًا تمامًا. تستخدم إشارة المرور High Flux Arrow مصدر طاقة تيار مستمر بجهد عريض 90-264 فولت.

يسمح نطاق جهد الإدخال الواسع لنظام إمداد الطاقة باستيعاب مجموعة واسعة من ظروف إدخال التيار المتردد ضمن نطاق التشغيل المحدد. يعد تصميم التيار الثابت مهمًا أيضًا لأن خصائص LED ترتبط ارتباطًا وثيقًا بالتيار الموفر لمصدر الضوء.

بالنسبة لإشارة المرور التي تعمل بشكل مستمر عند التقاطع، يعد الحفاظ على التيار المتحكم فيه جزءًا من الحفاظ على التشغيل الكهربائي المتسق. كما يسمح أيضًا لمصابيح LED والنظام البصري بالعمل كوحدة متكاملة بدلاً من التعامل مع مصدر الطاقة كمكون مستقل.

حماية من الطفرة 4000 فولت

يمكن أيضًا أن تتعرض معدات إشارات المرور الخارجية للعابرين الكهربائيين. توفر الحماية المحددة من زيادة التيار بقدرة 4000 فولت إجراء حماية ضمن تصميم مصدر الطاقة ضد ظروف زيادة الجهد العالي.

ولا ينبغي تفسير ذلك على أنه يعني أن إشارة المرور محصنة ضد كل حدث كهربائي. وبدلاً من ذلك، تعد قدرة الحماية من زيادة التيار المحددة جزءًا من بنية الحماية الكهربائية التي تهدف إلى تحسين الاستقرار التشغيلي في ظل ظروف زيادة التيار ضمن مواصفات تصميم المنتج.

بالنسبة لمقاولي هندسة المرور وإدارات إدارة المرور، تعتبر الحماية من زيادة التيار معلمة فنية تستحق التحقق إلى جانب نطاق جهد الإدخال، والتشغيل المستمر الحالي، والتكوين العام لإمدادات الطاقة.

الإدارة الحرارية: لماذا تحتاج إشارات المرور LED إلى تبديد الحرارة بشكل فعال

كفاءة LED لا تلغي الحاجة إلى الإدارة الحرارية. أثناء التشغيل المستمر، يتم تحويل جزء من الطاقة الكهربائية الموردة لنظام LED إلى حرارة. إذا لم يتم نقل الحرارة بشكل فعال بعيدًا عن مصدر الضوء والمكونات المحيطة به، فقد تصبح درجة الحرارة عاملاً مهمًا في ظروف التشغيل على المدى الطويل.

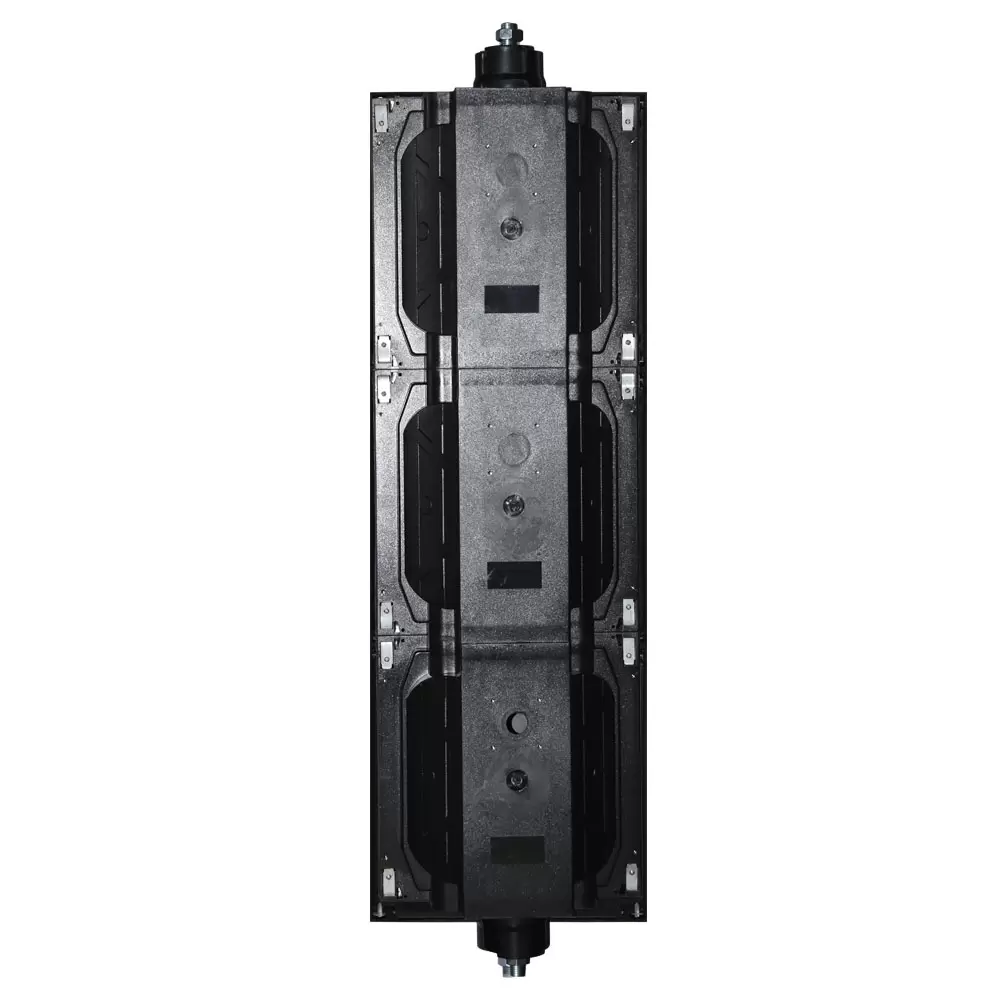

تتضمن إشارة المرور ذات السهم عالي التدفق وحدة خارجية لتبديد الحرارة كجزء من تصميمها الهيكلي.

الغرض من تبديد الحرارة الخارجية هو تحسين نقل الحرارة بعيدًا عن مصدر الضوء الداخلي والمكونات المرتبطة بالطاقة. يؤدي هذا إلى إنشاء مسار إدارة حرارية أكثر ملاءمة لإشارة المرور المخصصة للتشغيل المستمر في الهواء الطلق.

يجب أيضًا مراعاة الإدارة الحرارية جنبًا إلى جنب مع مؤشر LED ومصدر الطاقة بدلاً من تقييمها بشكل منفصل.

ويمكن تلخيص العلاقة التشغيلية على النحو التالي:

LED كبير الحجم ← تيار متحكم فيه ← توليد الضوء وتوليد الحرارة ← تبديد الحرارة الخارجي ← ظروف تشغيل أكثر استقرارًا

يحدد النظام البصري بعد ذلك كيفية توزيع الضوء المتاح عبر شاشة الأسهم.

ولهذا السبب فإن اختيار إشارة مرور السهم وفقًا لمواصفات LED الخاصة بها فقط يمكن أن يوفر صورة غير كاملة. يشكل مصدر الضوء والمحرك والمكونات البصرية والبنية الحرارية نظامًا متصلاً.

ما الذي يجب على فرق المشتريات تقييمه عند اختيار إشارة مرور السهم؟

بالنسبة لمشتري إشارات المرور في الخارج، ومقاولي هندسة المرور على الطرق، وإدارات إدارة المرور، ومتكاملي أنظمة النقل الذكية، ينبغي النظر في العديد من المعلمات التقنية معًا.

1. توحيد نمط السهم

يجب تقييم السهم كنموذج مضاء كامل وليس كمجموعة من نقاط LED الفردية. تؤثر العلاقة بين مصدر الضوء والعدسة الثانوية وعدسة فريسنل والقناع البصري بشكل مباشر على تجانس الضوء السطحي.

2. توزيع الضوء

يحدد توزيع الضوء مدى فعالية انتشار الضوء المنبعث عبر منطقة العرض المقصودة. قد ينتج المصدر النقطي المركز سطوعًا محليًا قويًا دون أن ينتج بالضرورة سهمًا موحدًا.

ولذلك ينبغي تقييم النظام البصري وفقًا لنمط الإخراج النهائي وتطبيق التقاطع المقصود.

3. كفاءة مضيئة

وينبغي النظر في كفاءة الإضاءة جنبا إلى جنب مع الاستخدام البصري. يكون مصدر LED عالي التدفق مفيدًا فقط عندما يتمكن النظام البصري من معالجة مخرجاته وتوزيعها بشكل فعال.

4. التحكم في الوهج

يمكن أن يؤدي الانبعاث المباشر من المصادر النقطية المركزة إلى إنتاج الوهج. توفر المعالجة البصرية الثانوية، وتوزيع ضوء فرينل، والإخفاء البصري آليات للتحكم في الانبعاثات المركزة وإنتاج مخرجات سطحية أكثر تحكمًا.

5. الإدارة الحرارية

يعد تبديد الحرارة الخارجية ذا أهمية خاصة لإشارات المرور المخصصة للتشغيل المستمر. يجب على المشترين فحص كيفية نقل الحرارة من مصدر الضوء والمكونات المرتبطة به بدلاً من النظر فقط إلى مواصفات LED.

6. نطاق جهد الإدخال ومحرك التيار المستمر

يجب أخذ نطاق إدخال التيار المتردد 90-264 فولت وإمدادات الطاقة ذات التيار الثابت في الاعتبار عند تقييم التوافق الكهربائي واستقرار التشغيل عبر بيئات طاقة التقاطع المختلفة.

7. الحماية من زيادة التيار

تعد الحماية من زيادة التيار 4000 فولت المحددة معلمة تصميم كهربائي مهمة أخرى لتطبيقات إشارات المرور الخارجية. يجب على المشترين تأكيد مواصفات الحماية وفهم الشروط التي تم تصميمها لمعالجتها.

الاختيار بين إشارة المرور ذات السهم الأيمن الأحمر وتصميم السهم عالي التدفق

تحتاج إشارة المرور ذات السهم الأحمر لليمين إلى أداء وظيفة اتصال محددة للغاية: تشير بوضوح إلى أن حركة الانعطاف لليمين تخضع لحالة التحكم في حركة المرور المعروضة.

ولهذا السبب، يجب أن يبدأ التقييم بالمخرج البصري الكامل بدلاً من مكون LED وحده.

تجمع إشارة المرور ذات السهم الأحمر عالي التدفق بين مصدر ضوء LED كبير الحجم ومعالجة بصرية ثلاثية الطبقات للتحكم في الانتقال من انبعاث مصدر النقطة إلى إخراج الضوء السطحي. تعمل العدسة الثانوية وعدسة فريسنل والقناع البصري كنظام بصري متكامل، بينما تعالج وحدة تبديد الحرارة الخارجية وإمدادات الطاقة ذات التيار الثابت ذات الجهد العريض والحماية المحددة من زيادة التيار الاعتبارات الكهربائية والحرارية الرئيسية.

ويرتبط هذا النهج على مستوى النظام بشكل خاص بالتقاطعات حيث يجب أن تعمل إشارات المرور بشكل مستمر وتحافظ على إشارة اتجاه يمكن التعرف عليها في ظل ظروف بيئية وكهربائية مختلفة.
