دليل وحدة إشارة المرور للعد التنازلي: المزامنة والتوافق والحماية من زيادة التيار لمؤقتات السيارة
بالنسبة لوحدة العد التنازلي لإشارة المرور، يعد عرض الأرقام جزءًا واحدًا فقط من التطبيق. عند التقاطع الفعلي، يجب أن تستجيب شاشة العد التنازلي بشكل صحيح لوحدة التحكم في إشارة المرور، وتتعرف على إشارة الإدخال المطلوبة، وتظل مستقرة عند تغير الظروف الكهربائية، وتستمر في العمل في بيئة يمكن أن يحدث فيها البرق وارتفاع الجهد الكهربائي. بالنسبة لمقاولي هندسة المرور ومتكاملي الأنظمة ومشتري معدات المرور، غالبًا ما تكون هذه المتطلبات أكثر أهمية من مظهر مؤقت العد التنازلي نفسه.
لذلك يحتاج دليل وحدة إشارة المرور للعد التنازلي العملي إلى معالجة التثبيت، وتوافق وحدة التحكم، واكتشاف الإشارة، ومزامنة العد التنازلي، وتشغيل المعلمات، واستكشاف الأخطاء وإصلاحها. في الوقت نفسه، يحتاج المشترون الذين يقومون بتقييم مؤقت العد التنازلي لإشارة المرور للسيارة إلى فهم كيفية تعامل الوحدة مع ظروف الإدخال المختلفة والتداخل الكهربائي والحماية من زيادة التيار والتكوين الميداني.
بالنسبة لـ FAMA، تم تصميم وحدة العد التنازلي وفقًا لهذه المتطلبات العملية بدلاً من التعامل مع شاشة العد التنازلي كعنصر إضاءة معزول.
فهم هيكل وحدة إشارة المرور للعد التنازلي

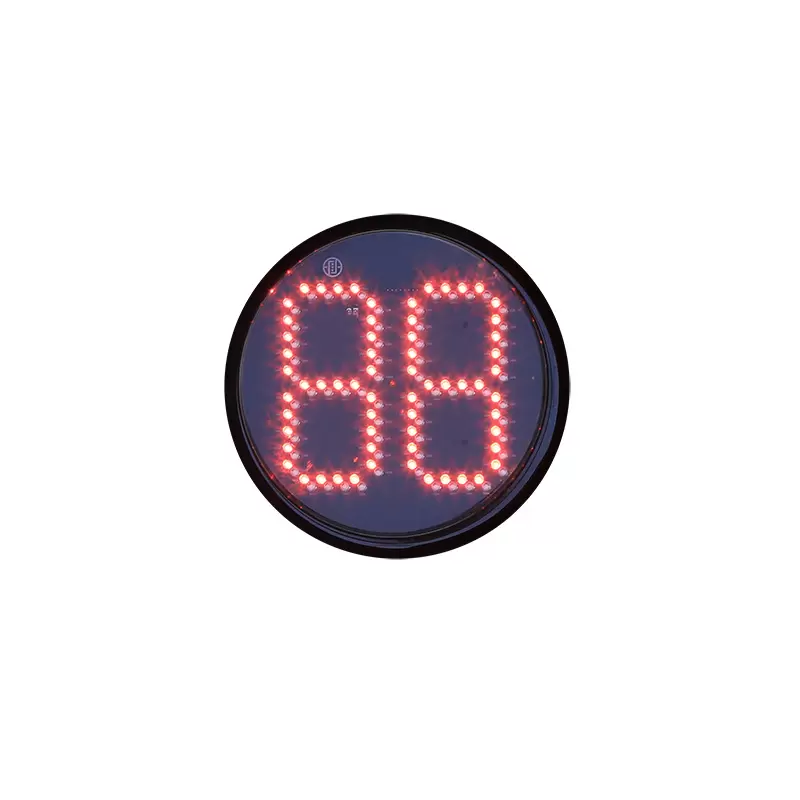

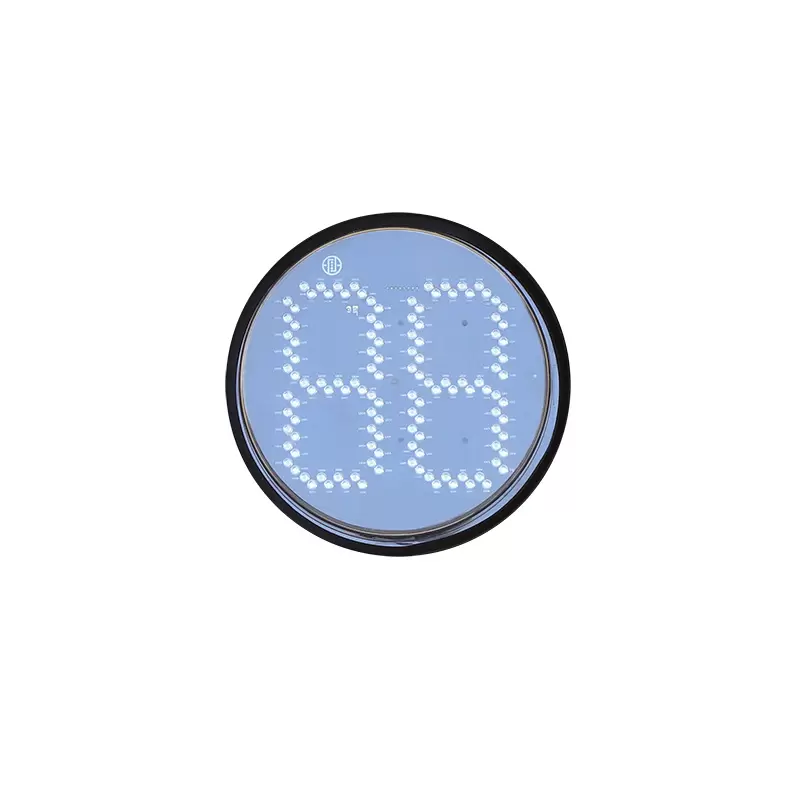

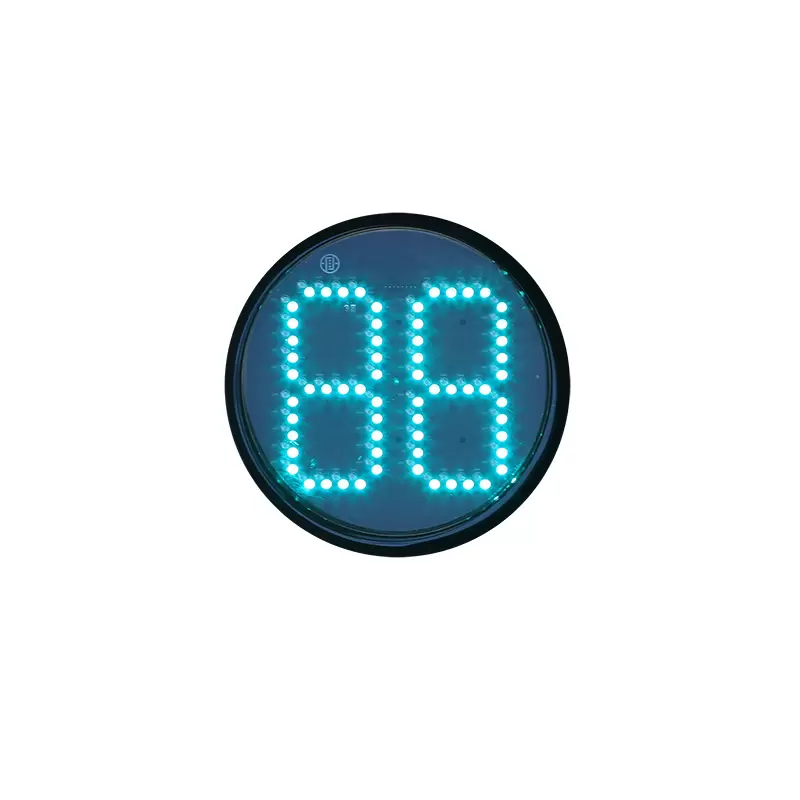

تتكون وحدة ضوء المرور للعد التنازلي من عدسة بصرية ولوحة إضاءة ولوحة تحكم وحلقة مقاومة للماء ووعاء مصباح. يساهم كل مكون في التشغيل الشامل للوحدة، بينما توفر لوحة التحكم الواجهة الرئيسية بين شاشة العد التنازلي والإشارات الكهربائية المرتبطة بنظام إشارة المرور.
ترتبط العدسة البصرية ولوحة الإضاءة ارتباطًا مباشرًا بالعرض المرئي لمعلومات العد التنازلي. يشكل وعاء المصباح جزءًا من الهيكل المادي للوحدة، بينما تدعم الحلقة المقاومة للماء متطلبات العلبة والحماية الخاصة بالتجميع المثبت. تعتبر لوحة التحكم ذات أهمية خاصة عندما يتعين على الوحدة اكتشاف وتفسير المدخلات المرتبطة بإشارة المرور.
بالنسبة لفرق المشتريات، هذا يعني أن تقييم وحدة إشارة العد التنازلي لا ينبغي أن يقتصر على خصائص شاشة LED. يجب اعتبار الهيكل الميكانيكي ودائرة الكشف الكهربائية وواجهة التحكم كنظام واحد.
ويمكن تلخيص العلاقة فيما يلي:
إدخال إشارة المرور ← كشف الإشارة ← منطق التحكم ← حساب/عرض العد التنازلي ← الإخراج البصري المتزامن
إذا لم يتم اكتشاف إشارة الإدخال أو تفسيرها بشكل صحيح، فقد تصبح شاشة العد التنازلي غير متسقة مع إشارة المرور حتى عندما يعمل جهاز العرض نفسه بشكل طبيعي.
يعد الاكتشاف التكيفي أمرًا أساسيًا لمزامنة العد التنازلي
أحد المتطلبات الفنية الرئيسية لمؤقت العد التنازلي لإشارة المرور هو القدرة على التعامل مع التغيرات في البيئة الكهربائية.
تستخدم وحدة FAMA دائرة كشف العد التنازلي الحاصلة على براءة اختراع مع إمكانات الكشف التكيفية. وفقًا لمعلومات المنتج المقدمة، يمكن للدائرة مطابقة مستويات جهد الإدخال المختلفة تلقائيًا، وضبط عتبات التشغيل ديناميكيًا وتصفية التداخل الكهربائي الخارجي.
يعد هذا الأسلوب مهمًا لأن وحدة العد التنازلي لا تعمل بشكل مستقل عن وحدة التحكم في إشارة المرور. يجب أن تحدد دائرة الكشف الخاصة بها حالة الإشارة ذات الصلة قبل أن يتمكن العد التنازلي من الاستجابة بشكل مناسب.
مطابقة جهد الإدخال التلقائي
قد تواجه وحدة العد التنازلي ظروف إدخال مختلفة اعتمادًا على نظام التحكم في إشارة المرور المستخدم في المشروع. بدلاً من الاعتماد على حالة كشف ثابتة واحدة، يسمح اكتشاف الجهد التكيفي للوحدة بمطابقة مستوى الإشارة الواردة وإنشاء حالة تشغيل مناسبة.
بالنسبة لفريق التثبيت، هذا يجعل توافق جهد الإدخال عنصرًا مهمًا يجب تأكيده أثناء التشغيل.
الأسئلة الرئيسية هي:
ما هي إشارة الإدخال التي توفرها وحدة تحكم إشارة المرور؟
هل يمكن لوحدة العد التنازلي اكتشاف تلك الإشارة بشكل صحيح؟
هل وضع التشغيل المحدد مناسب لوحدة التحكم؟
هل تستجيب الوحدة باستمرار عندما يتغير مستوى الإشارة ضمن ظروف النظام المعمول بها؟
يجب تأكيد هذه الأسئلة قبل النشر النهائي بدلاً من التعامل معها على أنها مشكلات تتعلق باستكشاف الأخطاء وإصلاحها بعد التثبيت.
تعديل العتبة الديناميكية وتصفية التداخل
يمكن أن يؤدي التداخل الكهربائي إلى تعقيد عملية اكتشاف الإشارة. إذا استجابت دائرة الكشف بسهولة شديدة للتقلبات الكهربائية غير المرغوب فيها، فقد تفسر وحدة العد التنازلي التداخل على أنه حالة إشارة صالحة.
يعالج تصميم الكشف التكيفي هذه المشكلة من خلال تعديل العتبة الديناميكية وتصفية التداخل الكهربائي. بدلاً من استخدام عتبة كشف واحدة غير متغيرة، يمكن للدائرة ضبط عتبة التشغيل الخاصة بها وفقًا لحالة الإدخال المكتشفة.
بالنسبة لوحدة العد التنازلي لإشارة المرور، فإن الهدف ليس مجرد اكتشاف الجهد الكهربي. الغرض منه هو التمييز بين إشارة التحكم في حركة المرور المقصودة والتداخل الكهربائي غير المرغوب فيه بحيث يظل العد التنازلي متزامنًا مع حالة الإشارة الفعلية.
وهذا مهم بشكل خاص عندما يحتوي المشروع على أجهزة كهربائية متعددة، أو تمديدات أسلاك طويلة أو مصادر أخرى للاضطراب الكهربائي.
مؤقت العد التنازلي لإشارة المرور للسيارة: التثبيت وتوافق النظام
عند اختيار مؤقت العد التنازلي لإشارة المرور للسيارة، يجب أن يكون السؤال الأول هو التوافق مع نظام التحكم في إشارة المرور الحالي بدلاً من المظهر المادي للشاشة.
تدعم الوحدة ثلاثة أوضاع تشغيل تكيفية. وفقًا لمعلومات المنتج المتوفرة، تم تصميم أوضاع التشغيل هذه لتوفير التوافق مع أكثر من 99% من أنظمة التحكم في إشارات المرور المحلية والدولية الرئيسية.
وينبغي فهم هذا الرقم على أنه وصف أداء المنتج المقدم من FAMA، وليس كإحصائية عالمية للصناعة.
بالنسبة لمشروع التثبيت، يجب تحديد وضع التشغيل المناسب وفقًا لوحدة التحكم الفعلية في إشارة المرور وخصائص الإشارة. يجب أن يتضمن تسلسل التشغيل الأساسي ما يلي:
1. تأكد من وحدة تحكم إشارة المرور وخصائص إخراجها.
2. قم بتأكيد واجهة إدخال الطاقة والاتصال المطلوبة.
3. حدد وضع التشغيل التكيفي المناسب.
4. قم بتوصيل وحدة العد التنازلي وفقًا لمتطلبات أسلاك المشروع.
5. تحقق مما إذا كانت الوحدة تكتشف إدخال إشارة المرور بشكل صحيح.
6. تحقق من أن العد التنازلي المعروض يتوافق مع حالة الإشارة الحمراء أو الخضراء الفعلية.
7. أكمل تشغيل المعلمة قبل وضع التقاطع في التشغيل العادي.
ولذلك ينبغي التعامل مع دليل وحدة العد التنازلي كمرجع للتشغيل، وليس مجرد رسم تخطيطي للتثبيت.
ما الذي يجب التحقق منه عندما لا يكون العد التنازلي متزامنًا؟
إذا كان عرض العد التنازلي غير طبيعي، أو لا يمكن التعرف على إشارة الإدخال أو يصبح غير متوافق مع إشارة المرور، فإن استبدال الوحدة على الفور ليس بالضرورة الخطوة الأولى.
يجب على فريق التثبيت أولاً فحص العلاقة بين وحدة التحكم وإشارة الإدخال وتكوين الوحدة.
تشمل نقاط التفتيش المهمة ما يلي:
إشارة الإدخال:
تأكد من أن وحدة التحكم في إشارة المرور توفر الإشارة المتوقعة لوحدة العد التنازلي.
جهد الإدخال:
تحقق مما إذا كانت حالة الإدخال الفعلية مناسبة لوضع الكشف المحدد.
وضع التشغيل:
تأكد من اختيار أحد أوضاع التشغيل التكيفية الثلاثة بشكل صحيح لنظام التحكم المطبق.
عتبة الكشف:
تحقق مما إذا كانت دائرة الكشف تتعرف بشكل صحيح على الإشارة المقصودة بدلاً من التداخل الكهربائي.
واجهة الاتصال:
عندما يتعلق الأمر بالاتصال، تحقق من اتصال الواجهة وتكوينها.
مزامنة العد التنازلي:
قارن عرض العد التنازلي مع حالة إشارة المرور الفعلية أثناء التشغيل. لا يعني العرض الفعال تلقائيًا أن العد التنازلي متزامن بشكل صحيح.
يساعد تسلسل استكشاف الأخطاء وإصلاحها هذا على فصل مشكلة الإدخال الكهربائي ومشكلة التكوين ومشكلة الأجهزة الفعلية قبل استبدال المكونات غير الضرورية.
الحماية من زيادة التيار لتطبيقات إشارات المرور
يتم تركيب معدات إشارات المرور في الهواء الطلق، مما يجعل الحماية ضد الاندفاعات الكهربائية من الاعتبارات المهمة.
توفر وحدة FAMA حماية مزدوجة من زيادة التيار، وتغطي كلاً من مدخلات الطاقة وواجهة الاتصال. والغرض من ذلك هو تقليل تأثير الصواعق وارتفاع الجهد العالي على المعدات.
بالنسبة لمتكاملي النظام، هذا التمييز مهم. إن حماية مدخلات الطاقة فقط لا تعالج التعرض المحتمل للزيادة من خلال واجهة الاتصال. توفر الوحدة التي تتضمن الحماية على كلا المسارين تصميمًا أوسع لحماية الواجهات الكهربائية التي يستخدمها الجهاز.
وفقًا لمعلومات المنتج المتوفرة، يمكن لهذا التصميم تقليل معدلات الفشل وتقليل تكاليف الصيانة بنسبة تزيد عن 50%. يجب التعامل مع هذا على وجه التحديد على أنه وصف أداء المنتج المعلن من FAMA ولا ينبغي تعميمه على أنه تخفيض مضمون لكل مشروع أو بيئة تثبيت.
بالنسبة للمشترين، يجب تقييم الحماية من زيادة التيار جنبًا إلى جنب مع البيئة الكهربائية للموقع، وتصميم التأريض، وظروف التثبيت، ونظام حماية إشارة المرور الشامل.
التكوين عن بعد دون استبدال الأجهزة
لا تستخدم مشاريع المرور دائمًا متطلبات تحكم متطابقة. قد تحتاج الوحدة التي تم تكوينها لمشروع واحد إلى معلمات نظام مختلفة عند نشرها في تقاطع آخر أو بيئة إشارة مرور أخرى.
تدعم الوحدة التكوين عن بعد من خلال نظام التحكم في المستوى العلوي القائم على الكمبيوتر. يمكن تعديل معلمات النظام عبر الإنترنت دون استبدال الأجهزة.
وهذا يوفر ميزة عملية أثناء تشغيل المشروع وصيانته. بدلاً من إزالة الوحدة لمجرد أن معلمة التكوين تحتاج إلى تغيير، يمكن للموظفين الفنيين المعتمدين ضبط معلمات النظام ذات الصلة من خلال نظام التحكم في المستوى العلوي.
بالنسبة للمقاولين الذين يتعاملون مع تقاطعات متعددة، يمكن أن يؤدي ذلك إلى تبسيط النشر حيث يلزم تلبية متطلبات المشروع المختلفة دون تغيير الوحدة المادية.
ومع ذلك، ينبغي اعتبار التكوين عن بعد جزءًا من عملية التشغيل وليس بديلاً عن التوافق الصحيح لوحدة التحكم وأسلاك الإشارة.
كيف ينبغي للمشترين تقييم وحدة إشارة المرور للعد التنازلي
بالنسبة لمشتري معدات المرور في الخارج، يجب أن تغطي مراجعة المواصفات المفيدة أكثر من مجرد حجم العرض أو المظهر.
1. توافق وحدة تحكم إشارة المرور
تأكد من توافق الوحدة مع وحدة التحكم وهندسة التحكم في الإشارة التي يستخدمها المشروع. يمكن أن تكون أوضاع التشغيل التكيفية ذات أهمية خاصة عندما يتضمن المشروع أنظمة تحكم مختلفة.
2. كشف جهد الإدخال
تأكد من كيفية اكتشاف الوحدة لإشارة الإدخال وما إذا كان يمكنها التكيف مع ظروف جهد الإدخال المطبقة.
3. تزامن العد التنازلي
والسؤال الرئيسي هو ما إذا كانت الوحدة قادرة على اكتشاف حالة إشارة المرور باستمرار والحفاظ على مزامنة شاشة العد التنازلي مع إشارة السيارة.
4. تصفية التداخل الكهربائي
اسأل كيف تتعامل دائرة الكشف مع التداخل الكهربائي غير المرغوب فيه. وهذا مهم بشكل خاص عندما يكون التعرف على الإشارة المستقرة مطلوبًا في البيئات الكهربائية المعقدة.
5. الحماية من زيادة الطاقة والاتصالات
تحقق مما إذا كانت الحماية من زيادة التيار متوفرة لكل من مدخلات الطاقة وواجهة الاتصال بدلاً من النظر في حماية الطاقة وحدها.
6. التكوين والتشغيل
تأكد من إمكانية تكوين المعلمات عن بعد وما إذا كان من الممكن إكمال عملية التكوين دون استبدال الأجهزة.
7. الحماية المادية والصيانة
يجب اعتبار العدسة البصرية ولوحة الإضاءة ولوحة التحكم والحلقة المقاومة للماء ووعاء المصباح جزءًا من هيكل الوحدة الكامل. يجب أن تفهم فرق التثبيت أيضًا المتطلبات البيئية ومتطلبات الصيانة المعمول بها قبل النشر.
نهج FAMA لتطبيقات العد التنازلي لإشارات المرور
يانغتشو فاما المعدات الذكية المحدودة توفر (FAMA) حلول نقل ذكية متكاملة تغطي التحكم الذكي في الإشارات والسلامة المرورية الذكية وأعمدة 5G الذكية متعددة الوظائف. تشتمل مجموعة منتجات إشارات المرور الخاصة بها على أجهزة التحكم في إشارات المرور وإشارات مرور المركبات ومؤقتات العد التنازلي ووحدات إشارات المرور.
FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين
تتضمن محفظة مشاريع FAMA أيضًا مشاريع إشارات المرور وموقت العد التنازلي عبر الأسواق بما في ذلك ماليزيا والبرازيل وتونس وتشيلي وبيرو والأرجنتين وكولومبيا وباراجواي والإكوادور وأوروغواي.
بالنسبة للمشترين الذين يقومون بتقييم وحدة العد التنازلي لإشارة المرور، يمكن أن توفر مراجع المشروع هذه سياقًا إضافيًا عند مراجعة مجموعة منتجات الشركة المصنعة وتجربة التطبيق. يمكن مراجعة مجموعة منتجات FAMA من خلال قسم منتجات إشارات المرور الخاصة بها، بينما توفر صفحات المشروع الخاصة بها أمثلة على عمليات نشر إشارات المرور في أسواق خارجية مختلفة.
الخلاصة: ما يهم في وحدة العد التنازلي
ينبغي تقييم وحدة العد التنازلي لإشارة المرور كجزء من نظام التحكم الكامل في حركة المرور وليس كشاشة عرض مستقلة.
بالنسبة لدليل وحدة إشارات المرور للعد التنازلي، فإن المجالات المهمة هي التثبيت، واتصال وحدة التحكم، واختيار وضع التشغيل التكيفي، واكتشاف إشارة الإدخال، ومطابقة الجهد، وتعديل العتبة، ومزامنة العد التنازلي، وتشغيل المعلمات.
بالنسبة لمؤقت العد التنازلي لإشارة المرور للسيارة، يجب على المشترين بالإضافة إلى ذلك فحص توافق وحدة التحكم، وواجهات الاتصال، وتصفية التداخل الكهربائي، والحماية من زيادة التيار المزدوج، والتكوين عن بعد، ومتطلبات الصيانة.
العلاقة العملية بين هذه الوظائف واضحة ومباشرة: فالتوافق الصحيح للإشارة يتيح الكشف؛ يدعم الكشف التكيفي التعرف المستقر على الإشارة؛ تساعد مطابقة الجهد وتعديل العتبة على تمييز الإشارة المقصودة عن التداخل؛ الكشف الدقيق يدعم مزامنة العد التنازلي؛ حماية الطفرة تحمي الواجهات الكهربائية. والتكوين عن بعد يمكن أن يبسط عملية التشغيل والصيانة.
بالنسبة لشركات هندسة المرور وشركات تكامل الأنظمة ومقاولي البنية التحتية، تعد هذه السلسلة الفنية أساسًا أكثر فائدة لاختيار وحدة العد التنازلي لإشارة المرور بدلاً من مواصفات العرض وحدها.
