وحدة إشارات المرور للدراجات منخفضة الطاقة: أداء LED مستقر وتصميم موثوق لمصنعي إشارات المرور

تعمل إشارات مرور الدراجات في بيئة يمكن أن تصبح فيها مشكلة كهربائية صغيرة أو مشكلة على مستوى المكونات مشكلة عملية في إدارة حركة المرور. إذا كان فشل LED واحد يؤثر على الشاشة العامة، أو إذا كان تيار المحرك غير مستقر، أو إذا كان مصدر الطاقة يسبب تداخلًا كهربائيًا غير ضروري، فإن المشكلة لا تقتصر على وحدة الإشارة نفسها. يمكن أن يزيد من متطلبات الفحص والصيانة عند التقاطع النشط.

بالنسبة لمهندسي المرور ومشتري البنية التحتية ومصنعي إشارات المرور، فإن اختيار وحدة إشارة الدراجة يتطلب أكثر من مجرد التحقق مما إذا كانت شاشة LED مرئية أم لا. وينبغي أيضًا تقييم البنية الكهربائية، والتسامح مع الأخطاء، وتحويل الطاقة، والتنظيم الحالي، والتوافق الكهرومغناطيسي للوحدة.

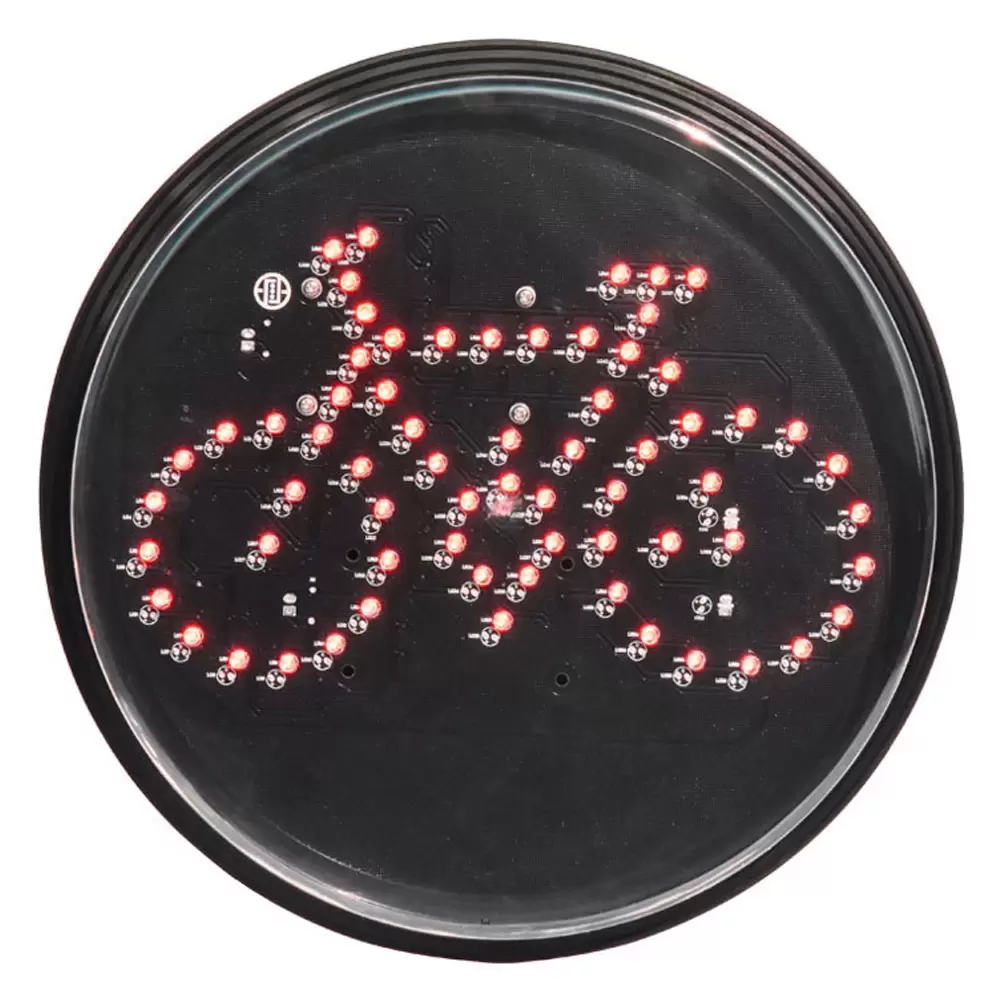

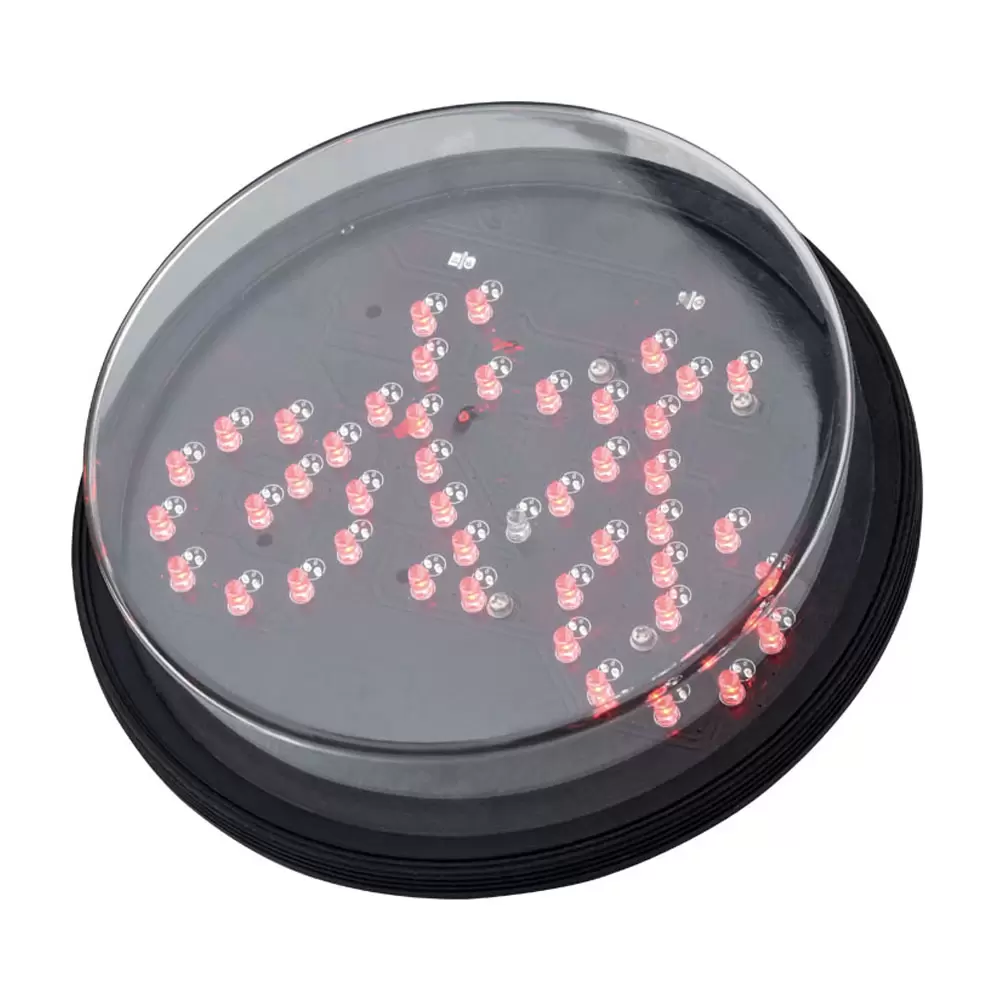

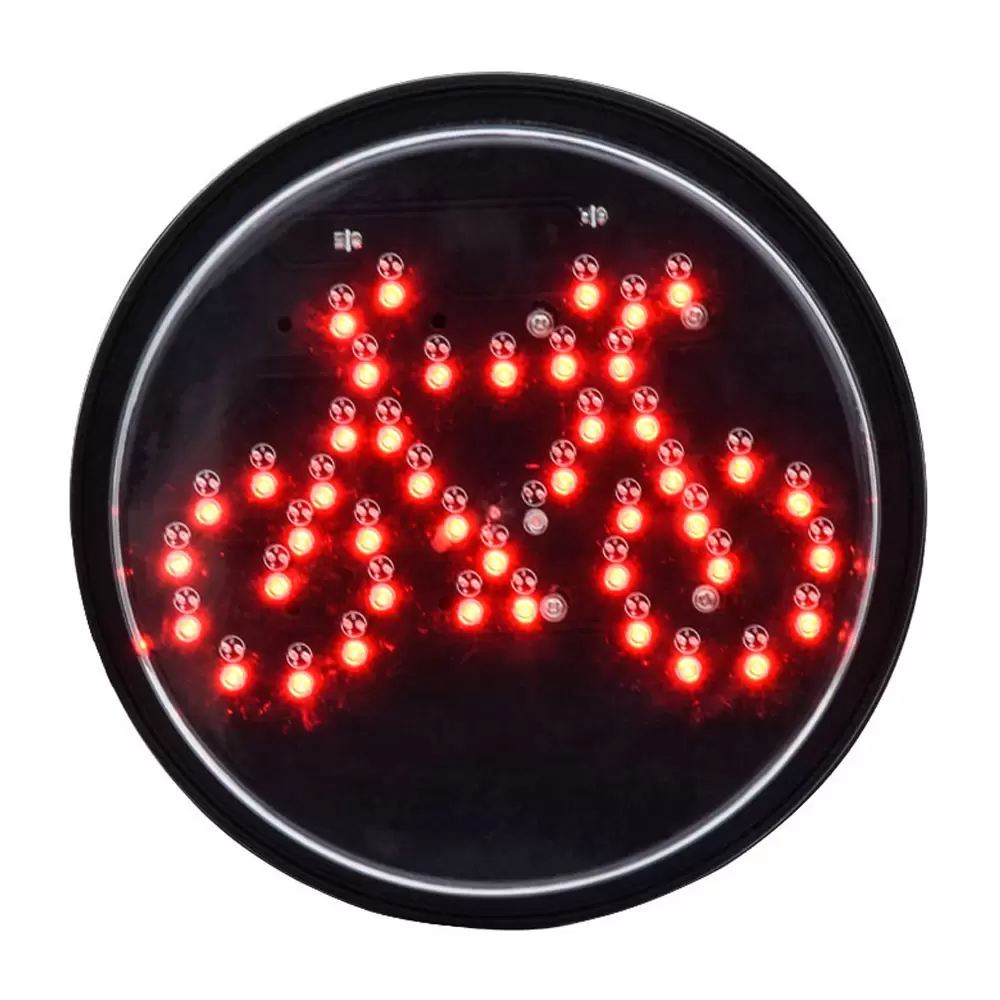

تم تصميم وحدة إشارات المرور للدراجات منخفضة الطاقة من FAMA للتقاطعات التي يتم التحكم فيها بالإشارات والمخصصة لممرات الدراجات. يتكون هيكلها من لوحة إضاءة وعدسة ومصدر طاقة ووعاء مصباح ومكونات هيكلية أخرى. والأهم من ذلك، أن تصميمه يجمع بين دائرة شبكية وإمدادات طاقة مصممة بشكل مستقل وفقًا للمعايير الأوروبية ومحرك تيار ثابت وتصميم كهربائي موجه إلى EMC لمعالجة العديد من المشكلات التي تؤثر بشكل مباشر على تشغيل الإشارة على المدى الطويل.

ما الذي يجعل وحدة إشارة المرور للدراجات ذات الطاقة المنخفضة مختلفة؟

لا ينبغي تقييم الوحدة منخفضة الطاقة فقط بكلمة "طاقة منخفضة". بالنسبة لإشارة المرور المثبتة عند تقاطع دراجات يتم التحكم فيه، يجب على المشترين النظر في كيفية تحقيق التصميم الكهربائي لهذا الهدف وما إذا كان التصميم يحافظ على إشارة إشارة مستقرة أثناء فشل المكونات أو فترات التشغيل الطويلة.

تستخدم وحدة FAMA تصميم دائرة شبكية على لوحة الإضاءة. وفقًا لتصميم المنتج، عندما تفشل حبة مصباح LED فردية، يتم عزل نقطة الخلل تلقائيًا حتى تتمكن حبات مصباح LED المتبقية من الاستمرار في العمل بشكل طبيعي. يعد هذا تمييزًا مهمًا عن التصميم الذي يمكن أن يكون فيه لفشل مكون واحد تأثير أكثر وضوحًا على مجموعة LED بأكملها.

بالنسبة لإشارة الدراجة، فإن القيمة العملية واضحة ومباشرة: تم تصميم الوحدة للحفاظ على عرض عام أكثر اتساقًا عند فشل مكون LED فردي. وهذا لا يعني أن مؤشر LED الفاشل يصبح غير مرئي أو أن الوحدة لا تحتاج إلى صيانة أبدًا. وبدلاً من ذلك، يحد عزل الأخطاء من تأثير حبة مصباح واحدة فاشلة ويمنح موظفي الصيانة حالة فشل يمكن التحكم فيها بشكل أكبر.

يعد هذا النهج مناسبًا بشكل خاص عند تقاطعات الدراجات التي يتم التحكم فيها بالإشارات، حيث يكون الحفاظ على معلومات الإشارة التي يمكن التعرف عليها أكثر أهمية من مجرد زيادة خرج الضوء الأولي إلى الحد الأقصى.

تصميم الدوائر الشبكية: لماذا يهم عزل خطأ LED

تحتوي صفائف LED على مكونات فردية متعددة باعثة للضوء. يمكن أن تسمح بنية الدائرة التقليدية بفشل أحد المكونات في التأثير على جزء من المسار الكهربائي. يتخذ التصميم الشبكي أسلوبًا مختلفًا من خلال السماح بعزل النقطة الفاشلة.

يمكن فهم مبدأ تشغيل تصميم FAMA على ثلاث مراحل:

1. التشغيل العادي: تعمل حبات المصباح LED كجزء من دائرة لوحة الإضاءة الكاملة.

2. فشل LED فردي: عندما تفشل حبة مصباح واحدة، يتم عزل نقطة الخطأ المقابلة تلقائيًا.

3. العرض المستمر: تستمر حبات المصباح LED المتبقية في العمل، مما يساعد في الحفاظ على عرض الإشارة الإجمالي.

بالنسبة لفريق المشتريات، ينبغي النظر في هذه الميزة من منظور الصيانة. الهدف ليس الادعاء بأن الوحدة مقاومة للفشل. الهدف هو منع خطأ LED واحد من أن يصبح مشكلة عرض أكبر دون داع.

ولهذا السبب أيضًا يجب تضمين عزل خطأ LED في التقييمات الفنية لوحدات إشارات المرور الخاصة بالدراجات. إن المورد الذي يوفر فقط بيانات استهلاك الطاقة والسطوع الاسمية لا يوفر بالضرورة معلومات كافية لتقييم سلوك الفشل.

كيف يؤثر مصدر الطاقة على أداء الطاقة؟

تستخدم وحدة إشارات المرور ذات الطاقة المنخفضة للدراجات مصدر طاقة مصمم بشكل مستقل وفقًا للمعايير الأوروبية. يمكن أن يصل عامل الطاقة المحدد إلى 0.98، بينما يؤكد التصميم على كفاءة تحويل الطاقة.

يرتبط عامل القدرة واستهلاك الطاقة ولكن لا ينبغي معاملتهما على أنهما قياسات متطابقة. يشير عامل الطاقة المرتفع إلى أن الحمل الكهربائي يستخدم الطاقة المتوفرة بشكل أكثر فعالية. ومع ذلك، لا يزال استهلاك الطاقة الفعلي لتركيب إشارة المرور يعتمد على عوامل مثل حالة التشغيل وتوقيت الإشارة وكمية التثبيت وساعات التشغيل.

ولأغراض الشراء، يعني هذا أنه يجب على المشترين تجنب تقييم إشارة المرور "منخفضة الطاقة" من لغة التسويق فقط. الأسئلة المفيدة تشمل:

• ما هي قوة المصباح المقدرة أو المقاسة؟

• ما هو عامل الطاقة؟

• كيف يتم تصميم مصدر الطاقة؟

• هل السائق فعال في ظل ظروف التشغيل المقصودة؟

• هل يدعم مصدر الطاقة التشغيل المستقر في البيئة الكهربائية المتوقعة؟

يوفر عامل الطاقة الأقصى 0.98 المحدد لهذه الوحدة معلمة كهربائية ملموسة للمقارنة الفنية بدلاً من الاعتماد على مطالبة عامة بكفاءة الطاقة.

ما أهمية محرك التيار المستمر لعمر خدمة LED؟

لا يعتمد أداء LED على شريحة LED نفسها فحسب، بل يعتمد أيضًا على كيفية تزويد التيار الكهربائي بها.

تعتمد وحدة إشارات المرور للدراجات ذات الطاقة المنخفضة تقنية محرك التيار المستمر للحفاظ على تيار عمل مستقر. من منظور هندسة المنتج، يعد هذا أمرًا مهمًا لأن تغير التيار غير المتحكم فيه يمكن أن يضع ضغطًا كهربائيًا إضافيًا على مكونات LED ويؤثر على استقرار تشغيلها.

لا يعني محرك التيار المستمر أن وحدة الإشارة الكاملة لها عمر خدمة غير محدود. وبدلاً من ذلك، فهو يوفر حالة تشغيل كهربائية يمكن التحكم فيها لمجموعة LED ويدعم هدف الشركة المصنعة المتمثل في إطالة عمر خدمة المصباح وتقليل متطلبات الصيانة اللاحقة.

هذا التمييز مهم للمشترين. عند مقارنة الشركات المصنعة لإشارات المرور، لا ينبغي التعامل مع "عمر الخدمة الطويل" كمطالبة تسويقية معزولة. يجب على المشتري فحص البنية الكهربائية الفعلية وراء نظام LED، بما في ذلك التنظيم الحالي، وتصميم مصدر الطاقة، والظروف الحرارية، والمتطلبات البيئية.

أداء EMC مهم عند التقاطع الذي يتم التحكم فيه بالدراجة

إشارة مرور الدراجة ليست جهازًا معزولًا كهربائيًا. قد يحتوي التقاطع الحديث على وحدات تحكم بإشارات المرور، ورؤوس إشارات المركبات، وإشارات المشاة، ومعدات الكشف، ومعدات الاتصالات، والأنظمة الإلكترونية الأخرى.

وهذا يجعل التوافق الكهرومغناطيسي اعتبارًا هندسيًا وليس مواصفات اختيارية.

تنص FAMA على أن تصميم وحدة إشارات المرور ذات الصلة يتبع متطلبات EMC الأوروبية ويحدد التشوه التوافقي الإجمالي أقل من 10%. والغرض من ذلك هو تقليل التداخل مع شبكة الكهرباء والمعدات الأخرى العاملة عند التقاطع. نشرت FAMA أيضًا معلومات فنية تشرح العلاقة بين دائرتها الشبكية ومحرك التيار الثابت وإمدادات الطاقة القياسية الأوروبية وتصميم EMC.

وبالتالي، ينبغي فهم قيمة THD التي تقل عن 10% على أنها معلمة أداء كهربائي محددة، وليس مجرد بيان بأن المنتج "مستقر". يمكن أن يساعد التشوه التوافقي المنخفض في تقليل التأثيرات غير المرغوب فيها على البيئة الكهربائية، وهو أمر مهم بشكل خاص عندما تشترك عدة أجهزة إلكترونية في نفس البنية التحتية للتقاطع.

بالنسبة لمهندسي المرور، يصبح هذا الأمر أكثر أهمية مع زيادة عدد الأجهزة التي يتم التحكم فيها إلكترونيًا. يجب أن تعمل وحدات الإشارة جنبًا إلى جنب مع نظام التحكم الأوسع بدلاً من تقييمها كمصابيح مستقلة.

ما الذي يجب أن يبحث عنه المشترون في وحدات إشارات المرور بالدراجة؟

بالنسبة لمشتريات B2B في الخارج، يجب أن يغطي التقييم الفني المفيد خمسة مجالات على الأقل.

أولا، فحص السلوك الخطأ. اسأل ماذا يحدث عندما تفشل حبة مصباح LED واحدة. توفر الدائرة الشبكية المزودة بعزل الأخطاء طريقة محددة للحد من تأثير فشل LED الفردي.

ثانيا، فحص إمدادات الطاقة. لا تقيم "الطاقة المنخفضة" باسمها فقط. تحقق من استهلاك الطاقة ومعامل الطاقة وكفاءة التحويل وجهد التشغيل والظروف الكهربائية المحددة من قبل الشركة المصنعة.

ثالثا، دراسة التنظيم الحالي. يعد محرك التيار الثابت ذا صلة لأن تيار التشغيل LED يؤثر بشكل مباشر على الاستقرار الكهربائي وظروف تشغيل المكونات.

رابعا، فحص أداء EMC. توفر المعلمات مثل THD ومتطلبات EMC المطبقة أساسًا أكثر وضوحًا للمقارنة من مجرد الإشارة إلى أن الوحدة لديها "توافق كهرومغناطيسي جيد".

خامسا، فحص القدرة الإنتاجية للشركة المصنعة. بالنسبة لمصنعي إشارات المرور، فإن هندسة المنتج ليست سوى جزء واحد من مخاطر الشراء. يجب على المشترين أيضًا مراعاة ما إذا كان المورد يمكنه الحفاظ على جودة المنتج المتسقة، ودعم الطلبات المستندة إلى المشروع، وتوفير الاتصالات الفنية، ووحدات التوريد بالكميات المطلوبة.

كيف يقوم مصنعو إشارات المرور بتحسين موثوقية الإشارة؟

عادة ما تكون وحدة إشارة المرور الموثوقة نتيجة لعدة قرارات تصميمية تعمل معًا بدلاً من ميزة واحدة معزولة.

في وحدة إشارات المرور للدراجات ذات الطاقة المنخفضة، تعالج الدائرة الشبكية عزل خطأ LED. يعالج مصدر الطاقة الأوروبي القياسي تحويل الطاقة وعامل الطاقة، مع عامل طاقة أقصى محدد يبلغ 0.98. يعالج محرك التيار الثابت تيار تشغيل LED المستقر، بينما يعالج التصميم الموجه EMC و THD المحدد بأقل من 10% تفاعل الوحدة مع البيئة الكهربائية.

ولذلك ينبغي تقييم هذه الميزات كنظام.

الشركة المصنعة التي يمكنها شرح العلاقة بين بنية الدائرة، وإمدادات الطاقة، والتنظيم الحالي، وأداء EMC، والمكونات الهيكلية، وظروف التطبيق، تمنح المشترين معلومات أكثر فائدة من تلك التي توفر فقط مواصفات السطوع.

تشمل مجموعة منتجات FAMA الأوسع نطاقًا إشارات مرور الدراجات ووحدات إشارات المرور، بينما يعرض موقعها الإلكتروني أيضًا تطبيقات المشاريع الدولية.

كيف يمكن لعزل خطأ LED تقليل الصيانة؟

يمكن لعزل خطأ LED أن يقلل من احتمالية تأثير حبة مصباح واحدة فاشلة دون داع على العرض المرئي الكامل.

بالنسبة لفرق الصيانة، الفائدة ليست أن الصيانة تصبح غير ضرورية. لا تزال معدات إشارات المرور بحاجة إلى الفحص والصيانة وفقًا لمتطلبات المشروع وظروف التشغيل. وتتمثل الفائدة في أنه يمكن احتواء خطأ LED فردي داخل منطقة الدائرة المخصصة له بدلاً من أن يصبح فشلاً أوسع للعرض تلقائيًا.

يمكن أن يكون هذا التمييز مهمًا عند تثبيت الإشارات عند تقاطعات الدراجات النشطة حيث قد تتطلب أعمال الصيانة إدارة حركة المرور أو معدات الوصول أو التدخل المجدول.

ينطبق نفس المبدأ على الطاقة وتصميم EMC. يمكن للتيار المستقر أن يدعم تشغيل LED أكثر تحكمًا، في حين أن الأداء التوافقي المتحكم فيه يمكن أن يقلل من التفاعل الكهربائي غير المرغوب فيه مع المعدات الأخرى. تتناول خيارات التصميم هذه معًا أجزاء مختلفة من معادلة الصيانة والموثوقية.

ما الذي يجب أن تتوقعه من الشركة المصنعة لإشارات المرور؟

يجب أن يتجاوز اختيار الشركة المصنعة لإشارات المرور مقارنة أسعار الوحدات.

بالنسبة لمشروع إشارة مرور الدراجات، يجب على المشترين تقييم ما إذا كان بإمكان الشركة المصنعة توفير منتج ببنية كهربائية محددة بوضوح، ومعايير فنية موثقة، وأداء EMC مناسب، وجودة إنتاج مستقرة، والقدرة على دعم المشتريات على مستوى المشروع.

تضع FAMA نفسها كمزود لحلول النقل الذكية المتكاملة وتقدم منتجات إشارات المرور التي تغطي إشارات مرور الدراجات وأجهزة التحكم في إشارات المرور وإشارات المشاة وغيرها من معدات البنية التحتية لحركة المرور. وتشمل محفظة مشاريعها تطبيقات إشارات المرور الدولية عبر مناطق مختلفة.

FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين

بالنسبة للمشترين الذين يقومون بتقييم معدات إشارة الدراجات، توفر مجموعة منتجات إشارات المرور للدراجات من FAMA ومجموعة منتجات وحدة إشارات المرور مرجعًا مباشرًا لمراجعة منتجات الإشارات المتوفرة وحلول الوحدات. يمكن أيضًا استخدام مجموعة مشاريعها لفهم أنواع مشاريع البنية التحتية لحركة المرور الدولية التي تغطيها الشركة.

في النهاية، يجب تقييم وحدة إشارات المرور ذات الطاقة المنخفضة المناسبة للدراجات من خلال كيفية أداء تصميمها الكهربائي وتصميم الدوائر في ظل متطلبات التشغيل الحقيقية. يوفر عزل أخطاء الدائرة الشبكية، وعامل طاقة يصل إلى 0.98، ومحرك تيار ثابت، وTHD أقل من 10% نقاطًا فنية محددة لفحصها من قبل فرق المشتريات. بالنسبة لمصنعي إشارات المرور، توفر هذه التفاصيل أيضًا أساسًا أكثر وضوحًا لإظهار القدرة الهندسية للمنتج بدلاً من الاعتماد على المطالبات العامة بالجودة أو الموثوقية.
