كيف تعمل وحدة التحكم المنسقة في إشارات المرور وخزانة وحدة التحكم في إشارات المرور على تحسين موثوقية التقاطع وإدارة الأخطاء

من المتوقع أن تعمل البنية التحتية لإشارات المرور بشكل مستمر، لكن العديد من الأنظمة التقليدية لا تزال تواجه قيودًا عملية في تكرار الطاقة، والحماية من زيادة التيار، ومراقبة المعدات، وتشخيص الأخطاء. يمكن لمصدر طاقة واحد أن يترك وحدة التحكم عرضة لانقطاعات الإمداد. قد تعتمد الحماية من الصواعق على الفحص اليدوي الدوري بدلاً من المراقبة المستمرة للحالة. وفي الوقت نفسه، قد تكون لدى فرق الصيانة رؤية محدودة لظروف تشغيل الخزانة، في حين أن اكتشاف أخطاء المصابيح التقليدية قد يواجه صعوبة في تحديد مصباح واحد معطل في دائرة متوازية.

بالنسبة لمقاولي هندسة المرور، وسلطات الطرق، وشركات تكامل أنظمة النقل الذكية، فإن هذه المشكلات ليست مجرد مخاوف تتعلق بالأجهزة. فهي تؤثر بشكل مباشر على مدى سرعة تحديد مشكلة التقاطع وتشخيصها ومعالجتها. هذا هو المكان الذي يصبح فيه الجمع بين وحدة التحكم المنسقة في إشارات المرور وخزانة وحدة التحكم في إشارات المرور المدمجة بشكل صحيح أمرًا مهمًا.

تجمع وحدة التحكم في إشارة المرور من سلسلة FM5000 من FAMA بين وظائف التحكم في الإشارة الثابتة والبنية المعيارية والعديد من تقنيات المراقبة والحماية المصممة وفقًا لهذه المتطلبات التشغيلية. لا يغطي نهجها توقيت الإشارة وتنسيقها فحسب، بل يشمل أيضًا استمرارية الطاقة ومراقبة حدث الارتفاع ورؤية الحالة في الوقت الفعلي وتحديد موقع خطأ المصباح بشكل أكثر دقة.

وحدة التحكم بإشارات المرور المنسقة: أكثر من مجرد توقيت الإشارة

تحتاج وحدة التحكم المنسقة إلى إدارة أكثر من تسلسل ثابت من المؤشرات الحمراء والصفراء والخضراء. عند تقاطع معقد أو على طول ممر منسق، قد يحتاج نظام التحكم إلى الاستجابة لاكتشاف المركبات وطلبات المشاة ومتطلبات أولوية الطوارئ وخطط المرور المختلفة على مدار اليوم.

تدعم سلسلة FM5000 العديد من وظائف التحكم القائمة، بما في ذلك التحكم الاستقرائي، والتحكم التكيفي، ودعم عبور المشاة، وأولوية الطوارئ، والمخططات متعددة الفترات. تتيح هذه الوظائف لوحدة التحكم استيعاب ظروف حركة المرور المختلفة ومتطلبات التشغيل دون الاعتماد على استراتيجية توقيت ثابتة واحدة. كما يوفر تصميمها المعياري بنية منظمة لدمج وظائف التحكم والمراقبة في وحدة التحكم.

على سبيل المثال، يمكن استخدام نظام متعدد الفترات حيث يتغير الطلب على حركة المرور بين فترات مختلفة من اليوم. يمكن دمج وظائف عبور المشاة عندما يجب مراعاة حركات المشاة جنبًا إلى جنب مع مراحل السيارة. توفر أولوية الطوارئ وظيفة تحكم مخصصة للحالات التي يحتاج فيها تشغيل الإشارة العادي إلى تلبية متطلبات الأولوية.

بالنسبة لفرق المشتريات، فإن الاعتبار المهم ليس ببساطة ما إذا كانت وحدة التحكم تدعم "التحكم الذكي في حركة المرور". الأسئلة الأكثر فائدة هي عدد قنوات ومراحل الإشارة التي يمكنها التعامل معها، وما هي أوضاع التحكم التي تدعمها، وكيفية تواصلها مع الأنظمة الخارجية، وكيف توفر الخزانة الرؤية لظروف التشغيل الفعلية.

على سبيل المثال، يدعم طراز FM5000 XHJ-CW-GA-FM5001 ما يصل إلى 96 قناة إشارة، مع تكوين قياسي مكون من 48 قناة، ويدعم ما يصل إلى 32 مرحلة تحكم، مع سعة افتراضية تبلغ 16 مرحلة. يستخدم معالج 32 بت مع نظام تشغيل Linux مدمج ويوفر واجهة اتصال RJ45 وثلاثة RS232 وواحدة RS485.

مزود طاقة مزدوج لتشغيل وحدة التحكم بشكل مستمر

تعد استمرارية الطاقة أحد الاعتبارات العملية الأخرى لوحدة التحكم المتوقع أن تعمل على مدار الساعة.

يشتمل FM5000 على نظام تحكم مزدوج بإمدادات الطاقة مع آلية التناوب التلقائي. وفقًا لمواصفات منتج FAMA ، يقوم النظام بالتبديل بين مصدري الطاقة كل 12 ساعة. في حالة حدوث انقطاع في الطاقة، فإنه يتحول إلى مصدر النسخ الاحتياطي أثناء الإبلاغ عن الخطأ إلى النظام الأساسي المركزي في الوقت الفعلي.

إن قيمة هذا الترتيب لا تكمن في مجرد وجود مصدرين للطاقة. تجمع وحدة التحكم بين تبديل مصدر الطاقة، وعملية النسخ الاحتياطي، والإبلاغ عن الأخطاء في آلية تشغيل واحدة. بالنسبة لقسم إدارة حركة المرور، يمكن أن يوفر ذلك طبقة إضافية من الاستمرارية عندما يصبح أحد الإمدادات غير متاح.

وهذا مهم بشكل خاص عند تقييم خزانة وحدة التحكم في إشارة المرور للمشاريع التي يكون فيها الوصول إلى التقاطع لاستكشاف الأخطاء وإصلاحها غير مريح أو حيث يكون التشغيل المستمر لوحدة التحكم من متطلبات المشروع المهمة.

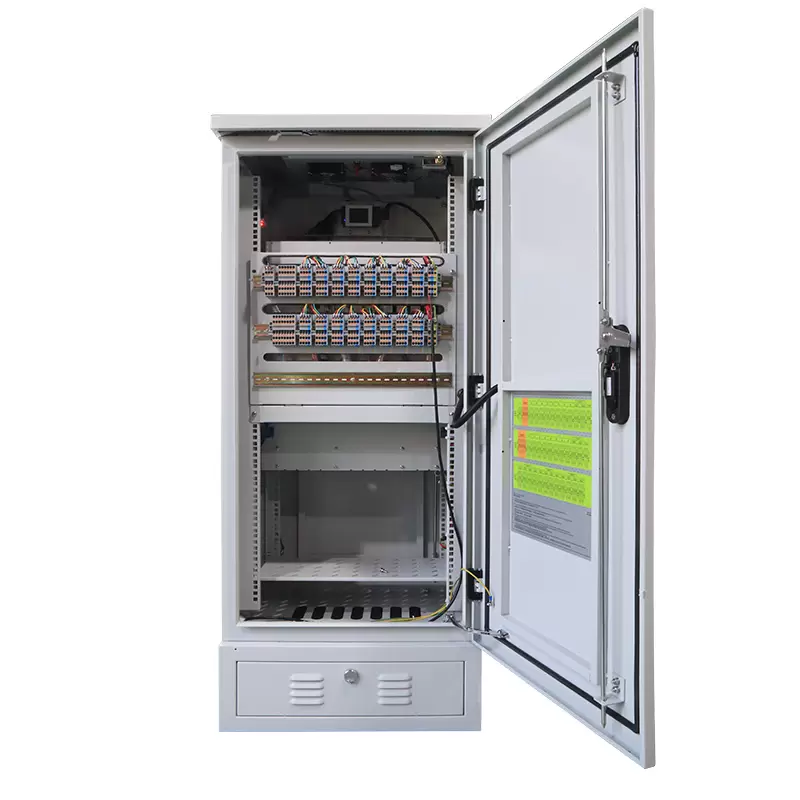

ما الذي يجب دمجه في خزانة التحكم في إشارات المرور؟

يجب تقييم خزانة إشارة المرور كنظام تشغيل وليس مجرد حاوية معدنية تحتوي على وحدة تحكم.

بالنسبة لمشتريات المشروع، تحتاج الخزانة إلى استيعاب وحدة التحكم ووظائف التحكم والطاقة والحماية والاتصالات والمراقبة المرتبطة بها التي يتطلبها التقاطع. تم تحديد حاوية FM5000 بأبعاد 630 × 500 × 1520 مم، مع نطاق جهد تشغيل يبلغ 85-264 فولت تيار متردد / 47-63 هرتز، ونطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية، والرطوبة النسبية ≥95% رطوبة نسبية، وحماية IP55.

تحدد وحدة التحكم أيضًا تيار محرك 3 أمبير لكل قناة، وتيار نبضي 160 أمبير لكل قناة، ومقاومة العزل ≥20MΩ، واستهلاك الطاقة الاحتياطية للماكينة ≥50 وات. هذه هي أنواع المعلمات التقنية التي يجب مراجعتها جنبًا إلى جنب مع عدد مراحل المشروع ومتطلبات قناة الإشارة وهندسة الاتصالات والظروف البيئية وتكوين الخزانة.

تعمل معلومات الخزانة في الوقت الفعلي على تحسين الرؤية في الموقع

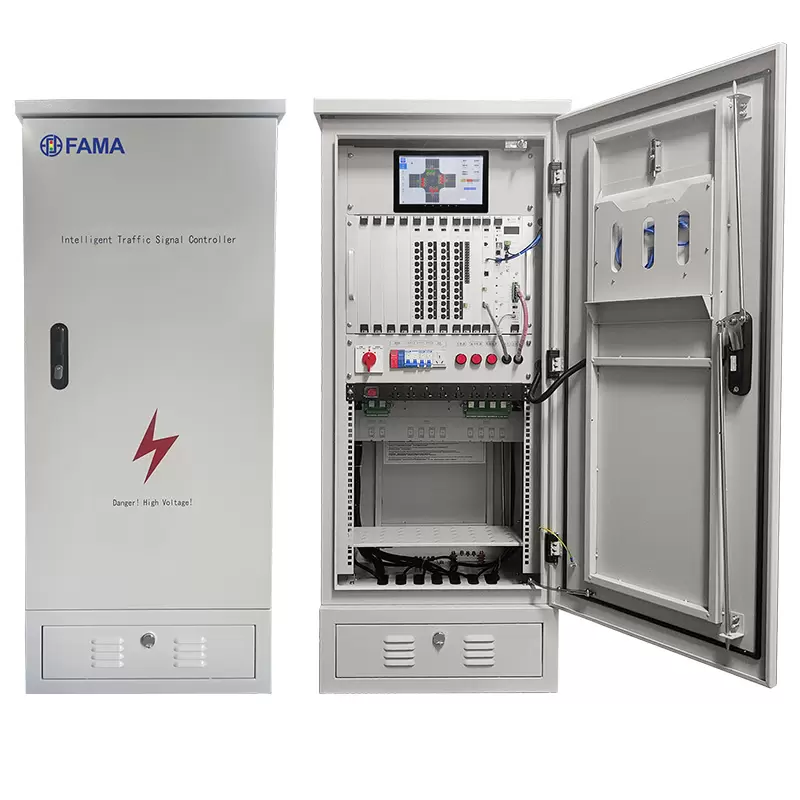

إحدى الميزات المميزة لجهاز FM5000 هي نظام عرض المعلومات متعدد الشاشات.

تعرض لوحة التحكم الرئيسية أكثر من 12 مؤشر تشغيل رئيسي، بما في ذلك درجة الحرارة والرطوبة واستهلاك الطاقة والجهد وعنوان IP ونظام إطلاق الإشارة الحالي. تشتمل اللوحة الجانبية على شاشة محاكاة حركة المرور OLED التي تصور استراتيجية التحكم الحالية في التقاطع. يمكن أن توفر واجهة شاشة اللمس الاختيارية وصولاً مضمنًا إلى الويب لعمليات مثل تنشيط المهام الخاصة وضبط المخطط دون الحاجة إلى جهاز خارجي.

يؤدي هذا إلى تغيير كيفية تفاعل موظفي الصيانة مع الخزانة.

بدلاً من البدء في استكشاف الأخطاء وإصلاحها عن طريق توصيل أجهزة منفصلة ببساطة لتحديد ظروف التشغيل الأساسية، يمكن للموظفين الحصول على معلومات النظام المهمة مباشرة من واجهة الخزانة. توفر محاكاة OLED أيضًا تمثيلاً مرئيًا لاستراتيجية التحكم الحالية، والتي يمكن أن تساعد الفنيين على فهم ما تنفذه وحدة التحكم فعليًا عند التقاطع.

بالنسبة للمشاريع التي تتطلب واجهات تشغيل مختلفة، تنص FAMA أيضًا على أنه يمكن تخصيص الواجهة والوظائف وفقًا لمتطلبات العميل.

كيف يقوم جهاز التحكم في إشارة المرور باكتشاف أخطاء المصباح؟

يصبح اكتشاف خطأ المصباح أكثر صعوبة عند توصيل عدة مصابيح إشارة بالتوازي. قد يحدد نهج حالة التبديل التقليدي ما إذا كانت الدائرة قد تغيرت، لكنه لا يوفر بالضرورة معلومات كافية لتحديد المصباح الفردي الذي فشل.

يتخذ FM5000 نهجًا مختلفًا من خلال تحليل خط الأساس الديناميكي للجهد والتيار والطاقة.

عندما يكتشف النظام تغييرًا غير طبيعي، يمكنه تحديد فشل المصباح الفردي داخل دائرة واحدة، وتحديد موقع مصباح الإشارة المعيب في غضون ثوانٍ، والإبلاغ عن العطل إلى المنصة المركزية. ويرتبط هذا بشكل خاص بالتكوينات المتوازية للمصابيح المتعددة، حيث قد يتطلب تحديد المصباح الفاشل يدويًا فحصًا إضافيًا عند التقاطع.

من منظور الصيانة، فإن التحديد الدقيق للخطأ مهم لأن مهمة الصيانة لا تقتصر على "العثور على مشكلة في الدائرة". الهدف العملي هو تحديد مكان المشكلة بحيث يمكن فحص المكون المناسب أو استبداله.

تنص FAMA على أن تقنية الكشف عن أخطاء مجموعة المصابيح هذه يمكنها تحسين كفاءة الصيانة بأكثر من 300%. يجب فهم هذا الرقم على وجه التحديد في السياق الذي توفره FAMA لتطبيقها للكشف عن الأخطاء بدلاً من التعامل معه كرقم عالمي لأداء الصيانة لكل مشروع إشارة مرور.

كيف يساعد تسجيل الأحداث المفاجئة في صيانة خزانة إشارة المرور؟

يخلق البرق والجهد الزائد للشبكة تحديًا آخر للصيانة. يمكن أن تعتمد إدارة الحماية التقليدية بشكل كبير على الفحص الدوري، مما يجعل من الصعب تحديد مقدار الضغط الذي تعرض له جهاز الحماية من زيادة التيار بين عمليات التفتيش.

يشتمل FM5000 على مسجل حدث زيادة مضمن. فهو يراقب تواتر وشدة ضربات البرق أو ارتفاع الجهد الزائد في شبكة الطاقة ويستخدم المعلومات المسجلة للتنبؤ باتجاه تدهور مانع الصواعق. يمكن للنظام بعد ذلك إصدار تحذير بديل قبل أن يصل جهاز الحماية إلى حالة حرجة.

يحول هذا النهج جزءًا من الصيانة من الفحص المادي الدوري إلى المراقبة القائمة على الحالة.

تنص FAMA على أن التكنولوجيا يمكن أن تقلل تكاليف الصيانة السنوية بنسبة 60٪ بناءً على معيار 1000 تقاطع. يعد هذا معيارًا محددًا توفره الشركة المصنعة ولا يجب تفسيره على أنه توفير مضمون لكل مشروع.

بالنسبة لأصحاب البنية التحتية الذين يديرون عددًا كبيرًا من التقاطعات، فإن المفهوم الأساسي له أهمية خاصة: يمكن لفرق الصيانة تحديد أولويات المعدات التي أصدرت تحذيرًا بدلاً من الاعتماد حصريًا على جداول التفتيش الروتينية.

كيف يمكن لأجهزة التحكم في إشارات المرور تقليل أعمال الصيانة؟

إن قيمة الصيانة لوحدة التحكم الحديثة لا تأتي من ميزة واحدة فقط. إنها تأتي من ربط عدة طبقات من المعلومات.

يجمع FM5000 بين معلمات التشغيل في الوقت الفعلي، والإبلاغ عن أعطال الطاقة، وتسجيل الأحداث المفاجئة، ومعلومات التشغيل المرئية، وتوطين أعطال المصابيح. وهذا يمنح موظفي الصيانة عدة أنواع مختلفة من المعلومات من وحدة التحكم والخزانة نفسها.

فكر في تسلسل نموذجي لاستكشاف الأخطاء وإصلاحها. إذا فقدت الخزانة مصدر طاقة واحدًا، فيمكن لوحدة التحكم الانتقال إلى مصدر الإمداد الاحتياطي والإبلاغ عن الخطأ. إذا واجه نظام الطاقة أحداثًا مفاجئة، فيمكن للمسجل المدمج الاحتفاظ بالمعلومات لتقييم حالة الحماية. إذا حدث خطأ في المصباح في التقاطع، فيمكن أن يساعد تحليل الجهد والتيار والطاقة في تحديد المصباح المتأثر. وفي الوقت نفسه، توفر شاشة الخزانة معلومات التشغيل مثل درجة الحرارة والرطوبة والجهد الكهربي واستهلاك الطاقة ونظام الإشارة النشطة.

والنتيجة هي عملية صيانة تعتمد على المعلومات بشكل أكبر. بدلاً من التعامل مع كل حالة تقاطع غير طبيعية كمهمة فحص يدوي منفصلة، ​​يمكن لفريق الصيانة استخدام المعلومات المبلغ عنها من وحدة التحكم لتضييق نطاق المشكلة قبل اتخاذ الإجراء في الموقع.

هذا التمييز مهم للبنية التحتية لحركة المرور على نطاق واسع. إن الحد من التحقيق الميداني غير الضروري ليس مثل الادعاء بأن كل خطأ يمكن حله عن بعد. وبدلاً من ذلك، يمكن أن تساعد المراقبة الأفضل موظفي الصيانة على الوصول إلى التقاطع بمعلومات أكثر دقة حول ما يجب فحصه.

كيف يعمل جهاز التحكم في إشارات المرور المنسق؟

تقوم وحدة التحكم المنسقة في إشارة المرور بتنفيذ منطق التحكم في الإشارة المبرمج أثناء إدارة العلاقات بين مراحل الإشارة المختلفة وخطط التشغيل. اعتمادًا على النظام الذي تم تكوينه، قد يتضمن التحكم الكشف وطلبات المشاة والاستراتيجيات التكيفية وأولوية الطوارئ وأنظمة التوقيت المختلفة.

يحتفظ FM5000 بوظائف التحكم المنسقة التقليدية هذه مع إضافة بنية معيارية وتقنيات مراقبة متكاملة. وهو يدعم ما يصل إلى 32 مرحلة تحكم وما يصل إلى 96 قناة إشارة في تكوين FM5001 المحدد، مما يمنح مهندسي المشروع أرقامًا محددة للسعة يجب مراعاتها عند مطابقة وحدة التحكم مع تصميم التقاطع.

بالنسبة لمهندس المشروع، يبدأ التقييم الصحيح بمخطط المرحلة الفعلي للتقاطع، ومتطلبات قناة الإشارة، واستراتيجية الكشف، ومتطلبات التنسيق، وواجهات الاتصال، والظروف البيئية، وتكوين الخزانة بدلاً من اختيار وحدة تحكم تعتمد فقط على وصف "وحدة التحكم الذكية" العامة.

ما الذي يجب أن أبحث عنه في خزانة التحكم في إشارات المرور؟

يجب أن تأخذ مواصفات الشراء بعين الاعتبار خمسة مجالات على الأقل: قدرة التحكم، واستمرارية الطاقة، والحماية والأداء البيئي، والقدرة على المراقبة، وتشخيص الأخطاء.

بالنسبة لوحدة التحكم نفسها، توفر مواصفات FM5001 مراجع قابلة للقياس مثل 96 قناة إشارة كحد أقصى، و32 مرحلة تحكم قصوى، وتشغيل تيار متردد 85-264 فولت، ودرجة حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية، وحماية IP55، وواجهات اتصال متعددة.

بالنسبة للكابينة ونظام الصيانة، يجب على المشترين أيضًا فحص ما إذا كان من الممكن عرض معلمات التشغيل محليًا، وما إذا تم الإبلاغ عن حالات طاقة غير طبيعية، وما إذا كان من الممكن مراقبة حالة الحماية من زيادة التيار، وما إذا كان من الممكن تحديد أخطاء المصباح بدلاً من اكتشافها ببساطة على مستوى الدائرة.

تصبح هذه المتطلبات ذات أهمية متزايدة عندما تكون هيئة إدارة حركة المرور أو جهة تكامل النظام مسؤولة عن تقاطعات متعددة بدلاً من تثبيت واحد معزول.

لماذا يجب تقييم وحدة التحكم والخزانة كنظام واحد؟

لا ينبغي تقييم وحدة التحكم المنسقة في إشارة المرور وخزانة وحدة التحكم في إشارة المرور بشكل مستقل عندما يتضمن هدف المشروع موثوقية تشغيلية طويلة المدى.

تحدد وحدة التحكم كيفية تنفيذ مراحل الإشارة واستراتيجيات التنسيق ومتطلبات المشاة وأولويات الطوارئ ومخططات التوقيت. توفر الخزانة البيئة المادية والكهربائية التي تعمل فيها وحدة التحكم هذه، بينما تحدد إدارة الطاقة والحماية والمراقبة والاتصالات والإبلاغ عن الأخطاء مدى فعالية صيانة النظام بمرور الوقت.

يجمع نهج FM5000 هذه العناصر معًا من خلال بنية التحكم المعيارية، وتشغيل مصدر الطاقة المزدوج، وتسجيل أحداث زيادة التيار، وتصور الحالة على شاشات متعددة، والكشف الديناميكي عن أخطاء المصباح. تتناول هذه الوظائف نقاطًا مختلفة في دورة حياة المعدات: التحكم، والاستمرارية، والحماية، والرؤية، والتشخيص، والصيانة.

تشتمل محفظة إشارات المرور الأوسع الخاصة بـ FAMA على وحدات تحكم منسقة أحادية النقطة ومتصلة بالشبكة ومعبر للمشاة وأجهزة تحكم في إشارات المرور اللاسلكية، في حين تشتمل محفظة مشاريعها على مشاريع إشارات المرور عبر مناطق مثل أمريكا الجنوبية وآسيا وأمريكا الشمالية وأوروبا وأفريقيا.

FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين

بالنسبة للمشترين الذين يقومون بتقييم حل إشارة المرور الكامل بدلاً من وحدة التحكم المستقلة، تشتمل مجموعة منتجات FAMA على وحدات تحكم إشارات المرور جنبًا إلى جنب مع إشارات مرور المركبات وإشارات المشاة والدراجات والمنتجات المتعلقة بالعد التنازلي ومعدات إشارات المرور الأخرى. يمكن أن توفر مجموعة مشاريعها أيضًا مرجعًا لفهم تجربة الشركة عبر تطبيقات البنية التحتية لحركة المرور المختلفة.

بالنسبة لفرق المشتريات، فإن السؤال الرئيسي في النهاية ليس ما إذا كان لدى وحدة التحكم المزيد من الوظائف في ورقة المواصفات. يتعلق الأمر بما إذا كانت هذه الوظائف تعالج المشكلات التشغيلية التي تهم بعد التثبيت: الحفاظ على التحكم المنسق في الإشارة، والحفاظ على تشغيل النظام من خلال تشوهات الطاقة، وفهم ظروف الخزانة في الوقت الفعلي، وتحديد تدهور جهاز الحماية، وتحديد أخطاء المصابيح الفردية بشكل أكثر دقة.

هذه هي القيمة العملية لتقييم وحدة التحكم في إشارات المرور المنسقة وخزانة وحدة التحكم في إشارات المرور كنظام متكامل للتحكم في حركة المرور بدلاً من اعتبارهما مكونين مستقلين للأجهزة.
