وحدة إشارات مرور المشاة منخفضة الطاقة من أجل معابر موثوقة
لدى إشارة مرور المشاة مهمة واضحة: توفير إشارة واضحة ومستمرة للوقت الذي يمكن للأشخاص فيه العبور. ومع ذلك، تصبح الهندسة وراء هذه الإشارة أكثر أهمية حيث تقضي الإشارة سنوات في العمل في الهواء الطلق عند التقاطعات المزدحمة. يمكن أن يؤثر فشل مؤشر LED على مظهر الإشارة، ويمكن لتيار المحرك غير المستقر أن يضع ضغطًا غير ضروري على مكونات LED، كما أن تحويل الطاقة غير الفعال يضيف تكلفة التشغيل على مدى آلاف الساعات. ويعني الفشل المتكرر للمكونات أيضًا إجراء المزيد من عمليات الفحص وزيارات الصيانة وأعمال الاستبدال حول الطرق النشطة.
بالنسبة لمهندسي المرور، ومشتري البنية التحتية للطرق، وشركات تكامل أنظمة النقل الذكية، فإن السؤال ذو الصلة ليس ببساطة مدى سطوع إشارة مرور المشاة عندما تغادر المصنع. إنها الطريقة التي تتصرف بها الوحدة عندما تتقدم المكونات الفردية أو تفشل، ومدى كفاءة استخدام الطاقة الكهربائية، ومدى نجاح عملها جنبًا إلى جنب مع المعدات الأخرى عند التقاطع.

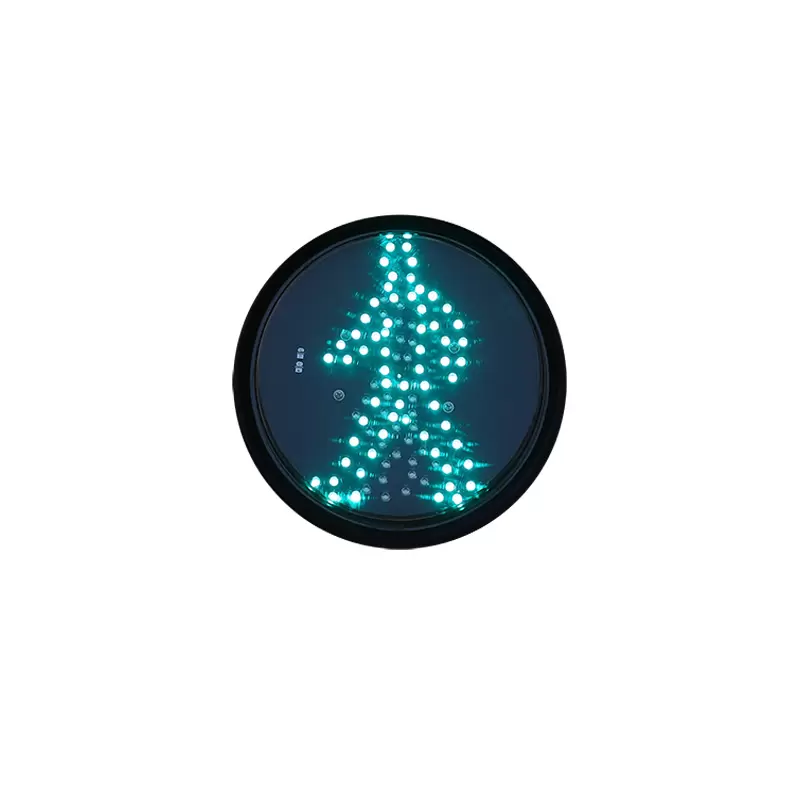

تم تصميم وحدة إشارات مرور المشاة منخفضة الطاقة من FAMA حول هذه الاعتبارات العملية. تشتمل المجموعة على لوحة إضاءة وعدسة ومصدر طاقة ووعاء مصباح ومكونات هيكلية ذات صلة لتطبيقات إشارات عبور المشاة. الوحدة متاحة بتكوينات 200 مم و300 مم وتستخدم إضاءة LED لعرض إشارة المشاة.
المعلمة | وحدة 200 ملم | وحدة 300 ملم |
جهد الإدخال | تيار متردد 85-264 فولت | تيار متردد 85-264 فولت |
قوة حمراء ثابتة | ≥6 واط | ≥7 واط |
الطاقة الخضراء الديناميكية | ≥5 واط | ≥6 واط |
الطاقة الخضراء الساكنة | ≥5 واط | ≥6 واط |
عامل الطاقة | ما يصل إلى 0.98 | ما يصل إلى 0.98 |
التشوه التوافقي الكلي | <10% | <10% |
عمر الصمام | ≥100,000 ساعة | ≥100,000 ساعة |
مستوى الحماية | IP53 | IP53 |
درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية | -40 درجة مئوية إلى +80 درجة مئوية |
يوفر الجدول أساسًا أكثر فائدة للاختيار الأولي من الادعاء العام مثل "إشارة المرور الموفرة للطاقة". سيظل استهلاك الطاقة الفعلي في المشروع يعتمد على وضع التشغيل وتوقيت الإشارة وظروف التثبيت وعدد الوحدات المثبتة.
تصميم الدوائر الشبكية: ما أهمية عزل أخطاء LED؟
يمكن أن تصبح مجموعة LED التقليدية مصدر قلق للصيانة عندما يؤثر فشل المكون المحلي على قسم أكبر من الشاشة. بالنسبة لإشارة المشاة، حتى المنطقة غير الطبيعية الصغيرة نسبيًا يمكن أن تجعل الشكل المضاء الذي يمشي أو يقف يبدو أقل تناسقًا.
تتبع وحدة إشارات مرور المشاة منخفضة الطاقة أسلوبًا مختلفًا من خلال تصميم دائرة شبكية. وفقًا لتصميم المنتج، عندما تفشل حبة مصباح LED فردية، تقوم الدائرة تلقائيًا بعزل نقطة الخلل حتى تتمكن حبات LED المتبقية من الاستمرار في العمل. والغرض من ذلك ليس الادعاء بأن مصباح LED الفاشل يصبح غير مرئي؛ بل إنه يحد من التأثير الكهربائي للعطل ويساعد في الحفاظ على الشاشة بشكل عام.
وهذا مهم لأنه يتم تثبيت إشارات المشاة في المواقع التي لا يكون فيها استبدال الوحدة دائمًا مهمة ورشة عمل بسيطة. قد يحتاج فريق الصيانة إلى الوصول إلى المعدات بجانب الطريق المباشر، وترتيب التحكم في حركة المرور، وجدولة العمل خارج فترات الذروة. إذا لم يتطلب فشل LED المحلي استبدال لوحة الإضاءة الكاملة على الفور، فيمكن أن يكون عبء الصيانة العملي أقل.
من منظور الصيانة، يوفر تصميم الدائرة الشبكية العديد من المزايا العملية:
يتم عزل فشل حبة مصباح LED واحدة بدلاً من التأثير تلقائيًا على حبات LED المتبقية.
يمكن أن تستمر غالبية اللوحة الضوئية في العمل بعد حدوث عطل موضعي.
يمكن أن يحتفظ رمز المشاة الشامل بتأثير عرض أكثر استقرارًا.
يمكن لفرق الصيانة التمييز بين أخطاء LED المحلية وأعطال الطاقة أو السائق الأوسع.
يمكن تقليل خطر استبدال لوحة الإضاءة بالكامل فقط بسبب فشل مؤشر LED واحد.
يساعد مبدأ التصميم نفسه أيضًا في الإجابة على سؤال شائع: ما سبب أهمية عزل خطأ LED في إشارة مرور المشاة؟ الموثوقية لا تقتصر فقط على منع الفشل. يتعلق الأمر أيضًا بالتحكم في العواقب عندما يفشل أحد المكونات في النهاية.
بالنسبة لمشغل التقاطع، يمكن أن يؤثر هذا التمييز على صيانة دورة الحياة. قد توفر الإشارة التي تستمر في توفير إشارة مرئية مستقرة بعد فشل LED المعزول تسامحًا أكثر عملية مع الأخطاء من تلك التي يؤدي فيها فشل مكون صغير إلى مشكلة عرض أكبر بكثير.
تبدأ كفاءة الطاقة بالسائق، وليس فقط بمصباح LED
بالنسبة للتقاطع الذي يعمل بشكل مستمر لفترات طويلة، تتراكم الاختلافات الصغيرة في الأداء الكهربائي. هذا هو السبب في أن مصدر الطاقة ومحرك LED يستحقان نفس القدر من الاهتمام مثل LED نفسه.
تستخدم وحدة FAMA مصدر طاقة قياسيًا أوروبيًا مصممًا بشكل مستقل مع عامل طاقة يصل إلى 0.98. كما أنها تعتمد تقنية محرك التيار المستمر للحفاظ على تيار عمل متحكم فيه لمجموعة LED.
هناك ثلاث خصائص كهربائية ذات أهمية خاصة عند تقييم الوحدة:
كفاءة مصدر الطاقة: تقلل من فقدان الطاقة غير الضروري أثناء تحويل الطاقة من التيار المتردد إلى التيار المستمر.
عامل القدرة يصل إلى 0.98: يشير إلى وجود علاقة مواتية بين القوة الحقيقية والقدرة الظاهرة في ظل ظروف التشغيل المحددة.
محرك التيار المستمر: ينظم تيار تشغيل LED بدلاً من السماح لحمل LED بالاعتماد بشكل مباشر على تغير التيار غير المتحكم فيه.
لا ينبغي التعامل مع هذه المعلمات على أنها قابلة للتبديل. لا يعني عامل الطاقة العالي أن المصباح يستهلك 2% فقط من الطاقة المقدرة له، ولا ينبغي تقديمه كرقم مباشر لتوفير الطاقة بنسبة 98%. يجب تقييم الاستهلاك الفعلي للكهرباء من خلال قوة تشغيل المصباح وجدول تشغيل التقاطع.
توفر FAMA تقييمات طاقة محددة لوحدات المشاة الخاصة بها. تم تحديد الإصدار 200 مم عند ≥6 وات للأحمر الساكن، و ≥5 وات للأخضر الديناميكي، و ≥5 وات للأخضر الساكن. الأرقام المقابلة للإصدار 300 مم هي ≥7 واط، ≥6 واط، و ≥6 واط على التوالي.
وهذا يمنح فرق المشتريات نقطة بداية قابلة للقياس لحساب استهلاك التشغيل المتوقع عبر تقاطعات متعددة.
لماذا تعتبر القيادة الحالية المستمرة مهمة؟
يرتبط خرج LED والضغط الكهربائي ارتباطًا وثيقًا بتيار التشغيل. تم تصميم محرك التيار المستمر لتنظيم التيار الموفر لحمل LED بدلاً من مجرد السماح للتيار بالتغير مع الظروف الكهربائية المتغيرة.
بالنسبة لإشارة مرور المشاة، يوفر ذلك بيئة تشغيل أكثر تحكمًا لمجموعة LED. تحدد FAMA محرك التيار الثابت كجزء من تصميم الوحدة للحفاظ على تيار عمل مستقر، ودعم عمر خدمة LED، وتقليل متطلبات الصيانة اللاحقة.
تسرد مواصفات المنتج عمر LED يبلغ ≥100000 ساعة. يجب أن يُفهم هذا على أنه عمر LED المحدد من قبل الشركة المصنعة بدلاً من ضمان أن كل مجموعة كاملة من إشارات المرور ستعمل لمدة 100000 ساعة بالضبط دون صيانة. يمكن أن تعتمد الحياة الميدانية الفعلية على درجة الحرارة، والظروف الكهربائية، والتركيب، والتعرض البيئي، وعوامل أخرى.
هذا التمييز مهم عند مقارنة موردي إشارات مرور المشاة. يكون عمر LED الطويل مفيدًا فقط عندما يوفر التصميم الكهربائي والميكانيكي بيئة تشغيل مناسبة لمصابيح LED.
THD وEMC Matter عند تقاطع حقيقي
لا تعمل إشارة مرور المشاة في عزل كهربائي. يمكن أن يحتوي التقاطع الحديث على رؤوس إشارات المركبات، وإشارات المشاة، وشاشات العد التنازلي، وأجهزة التحكم في إشارات المرور، ومعدات الكشف، وأجهزة الاتصالات، والأنظمة الإلكترونية الأخرى.
وهذا يجعل التوافق الكهرومغناطيسي اعتبارًا هندسيًا وليس مواصفات ثانوية.
تنص FAMA على أن وحدة إشارات مرور المشاة منخفضة الطاقة تتبع متطلبات التوافق الكهرومغناطيسي الأوروبية وتحدد التشوه التوافقي الإجمالي أقل من 10%. هدف التصميم المعلن هو تقليل التداخل مع شبكة الكهرباء والمعدات الأخرى عند التقاطع.
كيف يؤثر التوافق الكهرومغناطيسي على موثوقية إشارة المرور؟
من الناحية العملية، يساعد أداء EMC الجيد الجهاز الإلكتروني على التعايش مع المعدات الأخرى دون التسبب في تداخل كهربائي غير مرغوب فيه أو التعرض له بشكل مفرط. يمكن أن يساعد التشوه التوافقي المنخفض أيضًا في تقليل المكونات الحالية غير المثالية التي يتم إدخالها في نظام الإمداد.
بالنسبة للتقاطع الذي يحتوي على أجهزة إلكترونية متعددة تشترك في نفس البنية التحتية الكهربائية، فإن التحكم في هذه الخصائص يمكن أن يكون مفيدًا للحفاظ على بيئة تشغيل يمكن التنبؤ بها. وهذا لا يعني أن نسبة THD أقل من 10% وحدها تضمن تركيبًا خاليًا من التداخل. يعتمد أداء EMC النهائي أيضًا على الأسلاك والتأريض وجودة الطاقة والمعدات القريبة وممارسات التثبيت والتصميم على مستوى النظام.
وهذا مهم بشكل خاص لتكامل أنظمة النقل الذكية. عندما يتم تركيب إشارات المشاة وإشارات المركبات وأجهزة التحكم والكاشفات ومعدات الاتصالات والأجهزة الأخرى معًا، يصبح التوافق الكهربائي جزءًا من موثوقية النظام بشكل عام.
من مواصفات المنتج إلى القرار على مستوى المشروع
تصبح قيمة إشارة مرور المشاة أكثر وضوحًا عند عرضها عبر دورة التشغيل الكاملة.
ولذلك ينبغي لقرار الشراء أن يأخذ في الاعتبار ما هو أكثر من سعر الوحدة الأولي. غالبًا ما تكون الأسئلة التالية أكثر فائدة أثناء التقييم الفني:
ماذا يحدث إذا تعطلت حبة مصباح LED واحدة؟
كيف يتم تنظيم تيار العمل LED؟
ما هي قوة المصباح الفعلية في ظل حالات الإشارة المختلفة؟
ما هو عامل الطاقة وقيم THD التي يحققها السائق؟
كيف ستتفاعل الوحدة مع البيئة الكهربائية عند التقاطع؟
هل يمكن لفرق الصيانة استبدال الوحدة أو صيانتها دون تدخل غير ضروري؟
توفر محفظة مشاريع FAMA أمثلة على معدات إشارات المرور الخاصة بها والتي يتم تطبيقها في بيئات البنية التحتية المختلفة. على سبيل المثال، تضمن مشروع إشارات المرور LED في بيرو إشارات مرور مع نظام شمسي ووحدات تحكم لاسلكية وأعمدة. يسلط وصف المشروع الضوء على تقنية LED والأداء البصري وحماية البيئة والتكامل مع البنية التحتية لحركة المرور الأوسع.
يوضح هذا سبب عدم تقييم وحدة إشارات مرور المشاة بشكل مستقل عن بيئة التثبيت المقصودة. يؤثر مصدر الطاقة، وتوافق وحدة التحكم، والتعرض البيئي، والأداء البصري، والوصول إلى الصيانة على النظام النهائي.
بالنسبة للمشترين الذين يقومون بتقييم إشارات ووحدات إشارات مرور المشاة، توفر محفظة مشاريع FAMA أمثلة لتطبيقات البنية التحتية لحركة المرور، في حين تغطي مجموعة منتجات وحدة إشارات المرور تكوينات مختلفة للإشارة المعيارية.
FAMA - تجمع المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين بين هذه التصميمات على مستوى المنتج وإشارات المرور الأوسع وحلول النقل الذكية.
أسئلة شائعة حول إشارات مرور المشاة منخفضة الطاقة
ما هي إشارة مرور المشاة منخفضة الطاقة؟
وهي عبارة عن إشارة للمشاة مصممة لتوفير الإشارة المرئية المطلوبة مع استهلاك كهربائي منخفض نسبيًا. تستخدم وحدة إشارات مرور المشاة منخفضة الطاقة من FAMA إضاءة LED ومصدر طاقة مصمم بشكل مستقل ومحرك تيار ثابت وتصميم دائرة شبكية. تختلف قوة المصباح المنشورة وفقًا لحجم الوحدة وحالة الإشارة.
كيف تعمل وحدة إشارة مرور المشاة على تقليل استهلاك الطاقة؟
يتأثر استهلاك الطاقة بحمل LED وكفاءة السائق وجدول التشغيل والتصميم الكهربائي. تجمع وحدة FAMA بين طاقة المصباح المنخفضة ومصدر طاقة قياسي أوروبي وعامل طاقة يصل إلى 0.98. وينبغي تقييم هذه الخصائص معًا بدلاً من التعامل مع أي معلمة منفردة باعتبارها الإجراء الكامل لتوفير الطاقة.
ماذا يحدث عندما يفشل الصمام؟
يهدف تصميم الدائرة الشبكية إلى عزل نقطة LED الفاشلة تلقائيًا، مما يسمح لخرزات LED المتبقية بمواصلة التشغيل والمساعدة في الحفاظ على تأثير العرض الإجمالي.
كم من الوقت تدوم إشارة مرور المشاة؟
تحدد FAMA عمر LED يبلغ ≥100000 ساعة لهذه الوحدة. يمكن أن يختلف عمر الخدمة الكامل للنظام نظرًا لأن مصدر الطاقة والإسكان والظروف البيئية وجودة التثبيت والمكونات الأخرى تؤثر أيضًا على الأداء الميداني.
لماذا تعتبر القيادة الحالية المستمرة مهمة؟
تعمل القيادة الحالية المستمرة على تنظيم تيار عمل LED وتوفر حالة تشغيل كهربائية أكثر تحكمًا. وهذا يدعم التشغيل المستقر ويساعد على تجنب التغير الحالي غير الضروري الذي قد يؤدي إلى ضغط كهربائي إضافي على مجموعة LED.
كيف يؤثر التوافق الكهرومغناطيسي على موثوقية إشارة المرور؟
تعمل إشارات المرور جنبًا إلى جنب مع المعدات الإلكترونية الأخرى. يمكن أن يساعد التصميم الذي يتميز بالتشوه التوافقي المتحكم فيه وخصائص التوافق الكهرومغناطيسي المناسبة في تقليل التفاعل الكهربائي غير المرغوب فيه. تحدد FAMA نسبة THD أقل من 10% لهذه الوحدة، بينما يعتمد أداء EMC الفعلي على مستوى النظام أيضًا على التثبيت والبيئة الكهربائية المحيطة.
ما الذي يجب على المشترين مقارنته قبل اختيار وحدة إشارة المشاة؟
لا ينبغي اختيار وحدة إشارة مرور المشاة منخفضة الطاقة فقط من خلال مقارنة أسعار الشراء الأولية. بالنسبة لمشاريع البنية التحتية للطرق طويلة الأجل، فإن المقارنة الأكثر أهمية هي بين البنية الكهربائية، وسلوك الأعطال، واستهلاك التشغيل، وإجهاد المكونات، وخصائص التوافق الكهرومغناطيسي، ومتطلبات الصيانة المتوقعة.
يعالج تصميم الدائرة الشبكية ما يحدث عندما يفشل مصباح LED فردي. يعالج مصدر الطاقة القياسي الأوروبي وعامل الطاقة الذي يصل إلى 0.98 خصائص الكفاءة الكهربائية. يوفر محرك التيار الثابت تيار تشغيل LED متحكمًا، في حين أن THD أقل من 10% وتوافق عنوان تصميم EMC المذكور مع البيئة الكهربائية الأوسع.
توفر هذه الخصائص مجتمعة أساسًا أكثر اكتمالاً لتقييم إشارة مرور المشاة للنشر على المدى الطويل. بالنسبة لمهندسي المرور وفرق المشتريات ومتكاملي أنظمة النقل الذكية، فإن الهدف ليس مجرد شراء إشارة منخفضة التكلفة. يجب اختيار وحدة يمكن لتصميمها الكهربائي وتصميم الدوائر أن يدعم مؤشرات المشاة المستقرة مع الحفاظ على استخدام الطاقة وعواقب الأعطال ومتطلبات الصيانة تحت السيطرة طوال عمرها التشغيلي.
