كيف تعمل إشارة المرور المدمجة مع شاشة الوحدة على تبسيط عملية تركيب التقاطع الصغير

نادرًا ما يكون تركيب إشارة المرور مجرد مسألة تركيب أضواء الإشارة. تتطلب التقاطعات التقليدية في كثير من الأحيان رؤوس إشارة منفصلة، ​​وأعمدة، وأقواس، وأجهزة تحكم، وكابلات، ومعدات عرض إضافية. يجب تحديد موضع كل مكون وتوصيله واختباره وصيانته بشكل مستقل. في تقاطع حضري صغير، يمكن أن يزيد هذا الأسلوب من عمالة التركيب، ويطيل وقت البناء، ويشغل مساحة أكبر على جانب الطريق، ويجعل استكشاف الأخطاء وإصلاحها لاحقًا أكثر تعقيدًا.

تعالج إشارة المرور المدمجة مع شاشة الوحدة هذه المشكلة عن طريق جلب إشارة الإشارة، واتصال التحكم الذكي، وعرض المعلومات إلى محطة أكثر تركيزًا. بدلاً من إضافة شاشة معلومات منفصلة إلى تركيب إشارة مرور مزدحمة بالفعل، تصبح وظيفة العرض جزءًا من معدات إدارة حركة المرور نفسها.

بالنسبة لتقاطعات التحكم في إشارات المرور الصغيرة، يمكن أن يكون هذا التصميم مفيدًا بشكل خاص عندما تكون مساحة التثبيت محدودة ويحتاج المشروع إلى إشارة إشارة تقليدية وتقديم معلومات إضافية. تم وضع خط إنتاج إشارات المرور المتكامل من FAMA خصيصًا لتقاطعات المرور الحضرية الصغيرة، مع تصميمات متكاملة تهدف إلى تبسيط مرافق التقاطع وتركيبها.

لماذا دمج إشارة المرور ووحدة العرض؟

الفرق الرئيسي بين إشارة المرور المدمجة وإشارة المرور التقليدية لا يقتصر على المظهر الخارجي فحسب. هذه هي الطريقة التي يتم بها ترتيب الوظائف المتعددة داخل التثبيت.

قد تستخدم إشارة المرور التقليدية معدات منفصلة للإشارة إلى الإشارة وعرض المعلومات. عند تقديم معدات إضافية، قد يحتاج المقاولون إلى نقاط تثبيت إضافية وأقواس وكابلات وتوصيلات طاقة وإجراءات تشغيل.

بدلاً من ذلك، تجمع إشارة المرور المدمجة مع شاشة الوحدة بين الوظائف الرئيسية داخل محطة واحدة. يمكن أن يشمل التكوين الأساسي ما يلي:

• إشارة إشارة باللون الأحمر والأصفر والأخضر

• واجهات التحكم والاتصالات الذكية

• شاشة وحدة قابلة للتحرير

• التوصيلات الهيكلية والكهربائية المتكاملة

وهذا يقلل من الحاجة إلى التعامل مع كل وظيفة كتركيب منفصل على جانب الطريق. والنتيجة هي عدد أقل من الأجهزة المادية لوضعها وعدد أقل من الاتصالات المستقلة للتنسيق.

ولذلك ينبغي تقييم ميزة التكلفة على أنها تكلفة التركيب الإجمالية، بدلاً من مجرد مقارنة أسعار شراء منتجين للإشارة. يمكن أن تؤثر العمالة اللازمة للتركيب، وتوجيه الكابلات، والتوصيل الكهربائي، والاختبار، والتحكم في حركة المرور أثناء البناء، والصيانة اللاحقة على ميزانية المشروع.

تصف FAMA تصميمها المتكامل كوسيلة للتخلص من نهج التثبيت المنفصل التقليدي وتقليل وقت البناء ومتطلبات العمل المرتبطة به. تم تصميم المنتج أيضًا لتقليل انقطاع حركة المرور أثناء التثبيت.

يصبح هذا أكثر أهمية عند التقاطعات الصغيرة، حيث قد يتطلب تركيب العديد من الأجهزة المستقلة مساحة هيكلية إضافية دون توفير قيمة وظيفية متناسبة.

كيف تعمل شاشة الوحدة مع مراحل إشارة المرور

تقوم إشارة المرور التقليدية بتوصيل مرحلة حركة المرور الحالية بشكل أساسي من خلال الإضاءة الحمراء أو الصفراء أو الخضراء. توفر وحدة العرض القابلة للتحرير طبقة أخرى من الاتصال.

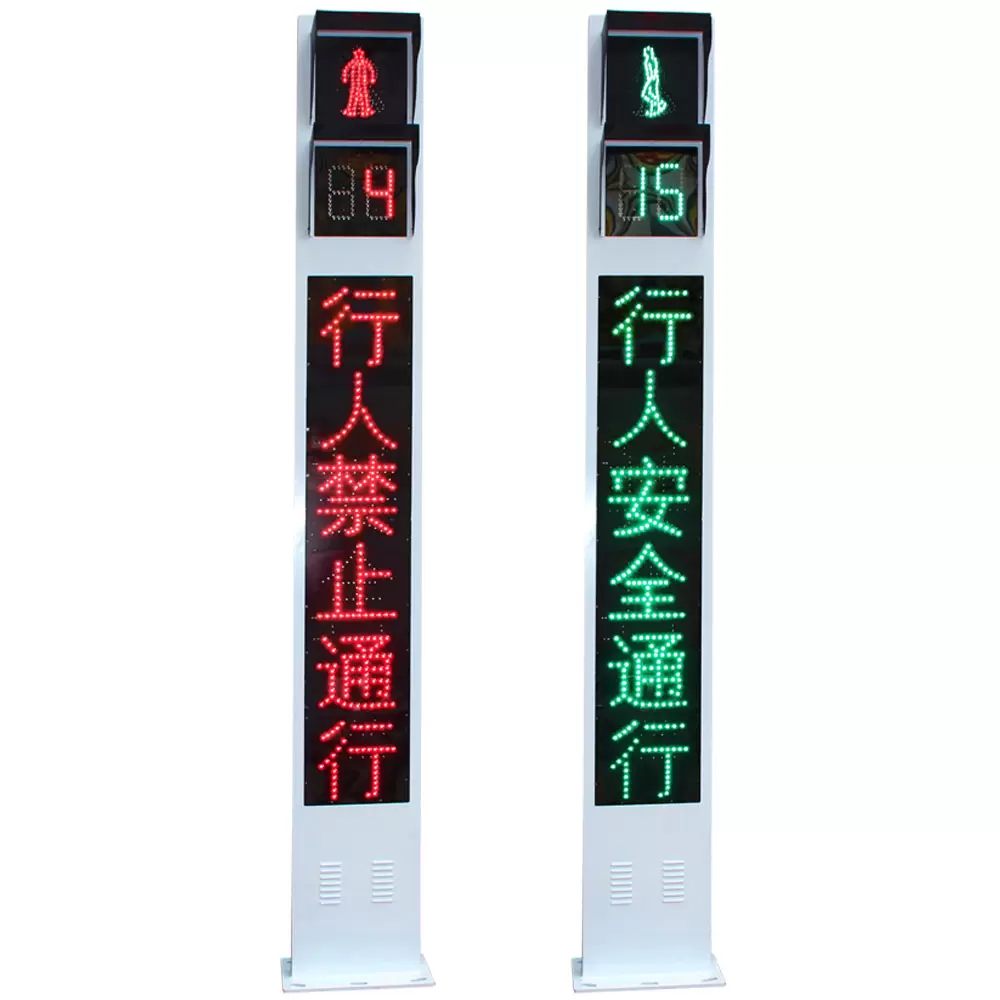

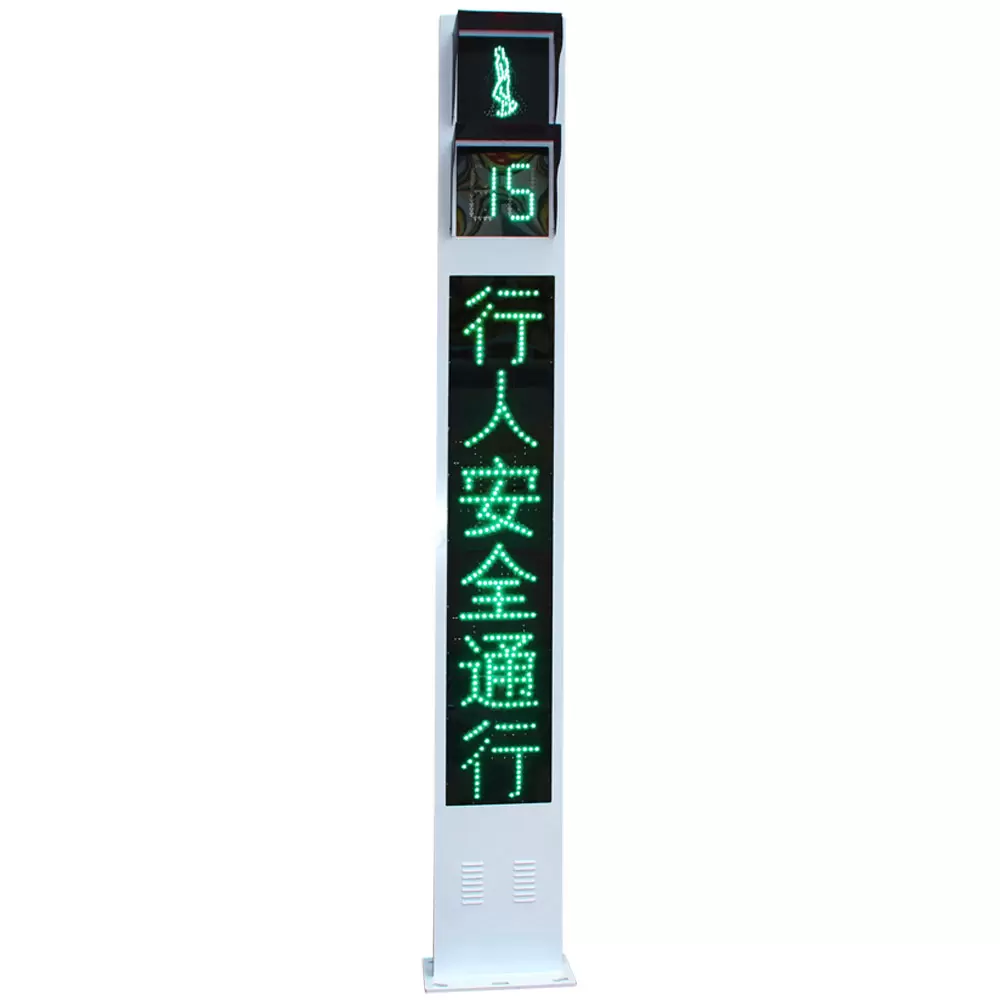

يمكن تكوين شاشة الوحدة لعرض النصوص والصور والرسوم المتحركة البسيطة. عند دمجه مع منطق التحكم في إشارة المرور، يمكن للمحتوى المعروض أن يتبع مراحل الإشارة المتغيرة. على سبيل المثال، يمكن ربط معلومات مختلفة بحالات الإشارة الحمراء أو الخضراء أو غيرها من حالات الإشارة المبرمجة، مما يسمح بتغيير محتوى الشاشة مع تغير مرحلة حركة المرور.

القيمة العملية ليست أن كل تقاطع يحتاج إلى معلومات متحركة. وبدلاً من ذلك، توفر الشاشة لمديري حركة المرور قناة اتصال إضافية دون الحاجة إلى شاشة عرض منفصلة تمامًا على جانب الطريق.

بالنسبة للتقاطعات الصغيرة، يمكن أن تتضمن التطبيقات الممكنة تعليمات متعلقة بالطور، أو رسائل مرورية قصيرة، أو معلومات اتجاهية، أو غيرها من المطالبات المرئية البسيطة. يعتمد المحتوى الدقيق وطريقة المزامنة على بنية التحكم وتكوين المشروع، لذلك يجب تحديد العرض مع وحدة التحكم في الإشارة المطلوبة وواجهة الاتصال بدلاً من معاملتها كشاشة مستقلة.

يجيب هذا على سؤال الشراء الشائع بشكل متزايد: لماذا نضيف وحدة عرض إلى إشارة المرور؟

الجواب يتعلق بشكل أساسي بكثافة المعلومات. تخبر الإشارة التقليدية مستخدمي الطريق بحالة حركة المرور الحالية. يمكن للإشارة المدمجة المزودة بشاشة عرض قابلة للبرمجة أن توفر حالة الإشارة بينما تقوم أيضًا بتوصيل معلومات إضافية من خلال نفس المحطة الفعلية.

تشتمل مجموعة منتجات FAMA الأوسع على وحدات التحكم في إشارات المرور، وإشارات المركبات والمشاة، وأجهزة ضبط الوقت للعد التنازلي، وإشارات المرور المتكاملة، ووحدات إشارات المرور، مما يسمح لمصممي المشروع باختيار المعدات وفقًا لمتطلبات التحكم والإشارة لتقاطع معين.

الحماية الخارجية مهمة بقدر أهمية التكامل

بالنسبة للمعدات المثبتة بجانب الطريق، فإن التكامل وحده لا يضمن التشغيل الموثوق. يجب أن تحمي العلبة المكونات الكهربائية والإلكترونية من الظروف البيئية المتوقعة في موقع التركيب.

تحدد FAMA غلافًا معدنيًا عالي الجودة لتصميم إشارة المرور المتكامل، مع خصائص الحماية بما في ذلك العزل المائي، ومقاومة الغبار، ومقاومة التآكل، ومقاومة الصدمات، ومقاومة التداخل الكهرومغناطيسي. تتناول هذه الخصائص مخاطر فشل مختلفة بدلاً من تمثيل مطالبة عامة واحدة بالمتانة.

تعتبر الحماية من الماء والغبار مهمة لأن الرطوبة والجسيمات الملوثة يمكن أن تؤثر على التوصيلات الكهربائية والمكونات الإلكترونية خلال فترات الخدمة الطويلة في الهواء الطلق. تصبح مقاومة التآكل أكثر أهمية في البيئات الرطبة أو المواقع التي تتعرض فيها المعدات لظروف جوية مسببة للتآكل. توفر مقاومة الصدمات حماية هيكلية ضد التأثيرات الميكانيكية التي يمكن أن تحدث أثناء النقل أو التركيب أو التشغيل على جانب الطريق.

تعد مقاومة EMI ذات صلة أيضًا لأن معدات إشارة المرور تحتوي على مكونات تحكم واتصالات إلكترونية. يساعد تقليل التعرض للتداخل الكهرومغناطيسي في الحفاظ على سلوك الاتصال والتحكم المستقر في البيئات التي تعمل فيها المعدات الكهربائية وأنظمة الاتصالات في مكان قريب.

توفر مواصفات إشارة المرور المتكاملة FAMA المتوفرة مثالًا مفيدًا لنوع المعلومات الهندسية التي يجب على المشترين فحصها. يستخدم النموذج المدرج غلافًا من الألواح المجلفنة، ويعمل من تيار متردد 85-264 فولت عند 47-63 هرتز، ويتمتع بدرجة حماية IP55، وهو مخصص للتشغيل من -40 درجة مئوية إلى +80 درجة مئوية مع رطوبة نسبية تصل إلى 95%. تسرد صفحة المنتج نفسها سطحًا ينبعث منه الضوء مقاس 300 مم وعمر LED لا يقل عن 100000 ساعة.

وينبغي اعتبار هذه الأرقام مواصفات خاصة بالمنتج بدلاً من الخصائص العامة لكل إشارة مرور متكاملة. بالنسبة للمشتريات، يجب التحقق من النموذج الفعلي والظروف البيئية ومتطلبات الحماية والمعايير المحلية المعمول بها قبل الاختيار النهائي.

إشارة المرور المتكاملة مقابل إشارة المرور التقليدية

يصبح الفرق أكثر وضوحًا عند النظر في الطريقتين من منظور التثبيت.

لا يعني النهج المتكامل أنه يجب استبدال كل تركيب إشارة مرور تقليدية. قد لا تزال التقاطعات الكبيرة والمعقدة تتطلب وحدات تحكم موزعة، ورؤوس إشارات متعددة، ومعدات للمشاة، وأنظمة كشف، وغيرها من البنية التحتية المتخصصة.

أقوى حالة لها هي حيث يمكن دمج العديد من الوظائف بشكل معقول دون المساس ببنية التحكم في حركة المرور.

أين تكون إشارة المرور المتكاملة منطقية؟

تعد التقاطعات الحضرية الصغيرة هي التطبيق الأكثر مباشرة لأنها غالبًا ما تحتوي على عدد أقل من الممرات، ومساحة محدودة على جانب الطريق، وحاجة أقوى للتحكم في كمية المعدات المثبتة حول تقاطع الطرق.

وتعتمد التطبيقات المحتملة الأخرى على متطلبات التحكم في حركة المرور الخاصة بالمشروع واللوائح المحلية. عند تقييم الحل، يجب على مهندسي المشروع مراعاة تكوين الإشارة، وموضع التثبيت، وتوافق وحدة التحكم، ومتطلبات الاتصال، ومحتوى العرض، وإمدادات الطاقة، والظروف البيئية، والوصول إلى الصيانة معًا.

توفر محفظة مشاريع FAMA أمثلة لتطبيقات إشارات المرور المتكاملة وذات الصلة. وتشمل قوائم مشاريعها المحلية مشروع إشارات المرور المتكاملة في تشانغشا وهونان، بالإضافة إلى مشاريع متكاملة لإشارات المشاة وأعمدة إنارة الشوارع. وتشمل الأمثلة الدولية مشاريع إشارات المرور في بيرو ومنغوليا ومناطق أخرى.

بالنسبة للمشترين الذين يقومون بتقييم عمليات النشر الفعلية بدلاً من الاعتماد فقط على أوصاف المنتج، توفر محفظة مشاريع FAMA مرجعًا مفيدًا لمراجعة تطبيقات إشارات المرور الخاصة بالشركة.

إنارة الشوارع المتكاملة والتحرك الأوسع نحو تكامل البنية التحتية

إن الفكرة وراء إشارة المرور المتكاملة هي جزء من تغيير أوسع في البنية التحتية على جانب الطريق. يمكن لإضاءة الشارع المدمجة أن تجمع بين الإضاءة والوظائف الإضافية على جانب الطريق، بينما تعمل إشارة المرور المدمجة على تركيز إشارة الإشارة واتصال التحكم وعرض المعلومات.

لا ينبغي التعامل مع المنتجين على أنهما متطابقان. تم تصميم ضوء الشارع في المقام الأول حول الإضاءة والبنية التحتية لعمود الإضاءة، في حين تركز إشارة المرور المتكاملة على التحكم في إشارة المرور والتواصل مع مستخدمي الطريق.

مبدأ التصميم المشترك الخاص بهم هو تقليل المعدات المستقلة غير الضرورية. تتضمن محفظة مشاريع FAMA المحلية، على سبيل المثال، دراسة حالة لتوحيد أعمدة إنارة الشوارع في Yinchuan، إلى جانب مشاريع إشارات المرور المتكاملة.

بالنسبة لأصحاب البنية التحتية، يمكن أن يكون هذا النوع من الدمج منطقيًا بشكل خاص عندما تحتاج العديد من الوظائف على جانب الطريق إلى التعايش ولكن مساحة التثبيت المتاحة محدودة. ومع ذلك، يجب دائمًا تقييم التكامل وفقًا لإمكانية الوصول إلى الصيانة، والفصل الكهربائي، وتوافق التحكم، وحماية البيئة، ومتطلبات التثبيت المحلية.

FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين

تغطي مجموعة منتجات FAMA أجهزة التحكم في إشارات المرور، وإشارات مرور المركبات، وإشارات المشاة، وإشارات الدراجات، ومؤقتات العد التنازلي، وإشارات المرور المتكاملة، ووحدات إشارات المرور، والملحقات ذات الصلة. تم تصميم نطاق وحدة إشارات المرور الخاصة بها للتطبيقات المتعلقة بالمركبات والمشاة والسهام والعد التنازلي، مما يدعم تكوينات الإشارة المختلفة ومتطلبات النظام.

بالنسبة لفرق المشتريات التي تقارن حلول إشارات المرور المتكاملة، يمكن استخدام مجموعة منتجات FAMA لمراجعة إشارة المرور والتحكم والوحدة النمطية وفئات المعدات ذات الصلة المتوفرة بدلاً من تقييم محطة متكاملة بشكل منفصل.

الأسئلة المتداولة

ما هي إشارة المرور المتكاملة؟

تجمع إشارة المرور المتكاملة بين وظائف إدارة حركة المرور المتعددة في هيكل معدات أكثر تركيزًا. اعتمادًا على الطراز، يمكن أن تتضمن هذه الوظائف إشارة الإشارة، واتصال التحكم الذكي، والعد التنازلي أو إشارة الاتجاه، وعرض المعلومات. تضع FAMA حلول إشارات المرور المتكاملة في المقام الأول لتقاطعات المرور الحضرية الصغيرة.

ما هي فوائد نظام الإشارات المرورية المتكامل؟

تتعلق الفوائد الرئيسية بالتثبيت وتنظيم النظام. يمكن أن يؤدي الجمع بين الوظائف إلى تقليل عدد الأجهزة المستقلة وعمليات التثبيت ومسارات الأسلاك ونقاط التثبيت على جانب الطريق. عند تضمين شاشة الوحدة النمطية، يمكن أن توفر نفس الوحدة الطرفية أيضًا معلومات قابلة للبرمجة دون الحاجة إلى تثبيت شاشة عرض منفصلة.

كيف تقلل إشارة المرور المتكاملة من تكاليف التركيب؟

يمكن أن يقلل من تكاليف التركيب عن طريق دمج المعدات التي كان من الممكن تركيبها بشكل منفصل. يمكن أن يعني انخفاض عدد نقاط التثبيت والوصلات عمالة تركيب أقل وعملية بناء أقصر في الموقع. تعتمد الوفورات الفعلية على تخطيط التقاطع، والبنية التحتية الحالية، ومعدلات العمالة، وتوجيه الكابلات، ومتطلبات المشروع، لذلك لا ينبغي افتراض نسبة مئوية ثابتة دون مقارنة التكلفة على مستوى المشروع.

كيف تتم مزامنة شاشة الوحدة مع إشارات المرور؟

تتبع وحدة العرض منطق إشارة المرور المبرمجة أو واجهة التحكم بحيث يمكن أن يتغير محتواها مع مراحل الإشارة ذات الصلة. يمكن تكوين النصوص والصور والرسوم المتحركة البسيطة لحالات مختلفة. تعتمد طريقة المزامنة الدقيقة على وحدة التحكم وواجهة الاتصال وتكوين النظام.

أين تكون أنظمة إضاءة الشوارع المتكاملة مناسبة للاستخدام؟

يتم أخذ أنظمة إضاءة الشوارع المتكاملة بشكل عام في الاعتبار عندما تحتاج إضاءة الطريق إلى التعايش مع الوظائف الأخرى على جانب الطريق ومن المرغوب فيه تقليل البنية التحتية المنفصلة. يمكن أن تشمل التطبيقات المناسبة الطرق الحضرية والأماكن العامة والمناطق الصناعية والحرم الجامعي وبيئات الإضاءة المخططة الأخرى، مع مراعاة متطلبات الإضاءة والبنية التحتية المحددة للمشروع.

يجب أن يعتمد اختيار إشارة المرور المدمجة مع شاشة الوحدة في النهاية على أكثر من عرض أسعار المعدات الأولي. إن توافق التحكم في الإشارة، ومزامنة العرض، وطريقة التثبيت، وحماية الضميمة، والظروف البيئية، والوصول إلى الصيانة، ومقدار البنية التحتية على جانب الطريق المطلوبة، كلها تؤثر على القيمة الحقيقية للمشروع. بالنسبة لتقاطع التحكم في إشارة المرور الصغيرة، يمكن أن تكون المحطة المتكاملة المصممة جيدًا بديلاً عمليًا لتركيب عدة أجهزة منفصلة - بشرط أن يتطابق تكوينها الفني مع متطلبات التحكم في حركة المرور الفعلية.
