كيفية اختيار إشارة مرور خضراء يمكن الاعتماد عليها على شكل حرف U لاستخدامها في التقاطعات على المدى الطويل

بالنسبة لمقاولي إشارات المرور، ومقاولي مشاريع الطرق، ومتكاملي الأنظمة، وفرق الصيانة، فإن اختيار إشارة مرور على شكل حرف U لا يقتصر فقط على اختيار مصباح يعرض إشارة خضراء على شكل حرف U. يجب أن تستمر الإشارة في توفير إشارة مستقرة خلال دورات التشغيل الطويلة مع الحفاظ على استهلاك الطاقة وفشل LED والأداء الكهربائي ومتطلبات الصيانة تحت السيطرة.

قد يحتوي التقاطع الذي يتم التحكم فيه بحركة المرور على عدة وحدات إشارة ومعدات كهربائية أخرى تعمل في وقت واحد. في هذه البيئة، يمكن أن تؤدي نقاط الضعف في دوائر LED، أو تيار المحرك غير المستقر، أو تحويل الطاقة غير الفعال، أو ضعف التوافق الكهرومغناطيسي إلى زيادة احتمالية حدوث مشكلات في الصيانة.

تم تصميم وحدة إشارات المرور منخفضة الطاقة من FAMA حول هذه الاعتبارات الهندسية. تستخدم الوحدة تكوينًا مكونًا من ثلاث وحدات باللون الأحمر والأصفر والأخضر، حيث يشتمل قلب المصباح على لوحة إضاءة وعدسة بصرية ووحدة إمداد الطاقة ووعاء المصباح والمكونات الهيكلية ذات الصلة. تحدد FAMA تصميم دائرة شبكية، ومحرك تيار ثابت، ومصدر طاقة قياسي أوروبي مصمم بشكل مستقل مع عامل طاقة يصل إلى 0.98، والتشوه التوافقي الإجمالي أقل من 10%. تتناول هذه الميزات أجزاء مختلفة من نفس هدف الشراء: الحفاظ على إشارة إشارة يمكن الاعتماد عليها مع التحكم في استخدام الطاقة ومتطلبات الصيانة على المدى الطويل.

ما هي إشارة المرور الخضراء على شكل حرف U؟

إشارة المرور الخضراء على شكل حرف U هي إشارة مرور اتجاهية تستخدم للإشارة إلى متى يُسمح بحركة الدوران على شكل حرف U أو يتم التحكم فيها عند التقاطع. على عكس الإشارة الخضراء التقليدية ذات الكرة الكاملة، فإن المؤشر على شكل حرف U ينقل حركة محددة بدلاً من مجرد إظهار أن المرحلة الخضراء العامة نشطة.

بالنسبة لمهندس المرور أو المقاول، فإن الاعتبار المهم ليس فقط لون مخرج LED. يساهم النظام البصري، وترتيب LED، وبنية الدائرة، وإمدادات الطاقة، ومبيت الإشارة في مدى ثبات إنتاج إشارة الدوران المقصودة.

تتوفر وحدة U-turn منخفضة الطاقة من FAMA بتكوينات سطحية باعثة للضوء مقاس 200 مم و300 مم. تسرد مواصفات المنتج شدة إضاءة تبلغ 5000-15000 شمعة/م2، ومسافة بصرية لا تقل عن 300 متر، واستهلاك طاقة أخضر على شكل حرف U لا يزيد عن 4 وات للإصدار 200 مم و5 وات للإصدار 300 مم. عمر LED المحدد هو 100000 ساعة على الأقل.

تمنح هذه المواصفات فرق المشتريات معايير قابلة للقياس لمقارنة منتجات إشارات الانعطاف المختلفة بدلاً من الاعتماد فقط على الأوصاف العامة مثل "ساطعة" أو "فعالة في استخدام الطاقة".

كيف تعمل إشارة المرور الخضراء على شكل حرف U؟

تعمل إشارة المرور الخضراء على شكل حرف U كجزء من نظام التحكم في إشارات المرور في التقاطع. عندما تسمح مرحلة الإشارة ذات الصلة بحركة الانعطاف على شكل حرف U، يتم تنشيط الإشارة الخضراء على شكل حرف U لتوفير معلومات الاتجاه للسائقين المقتربين.

هيكل ثلاث وحدات والمكونات الأساسية

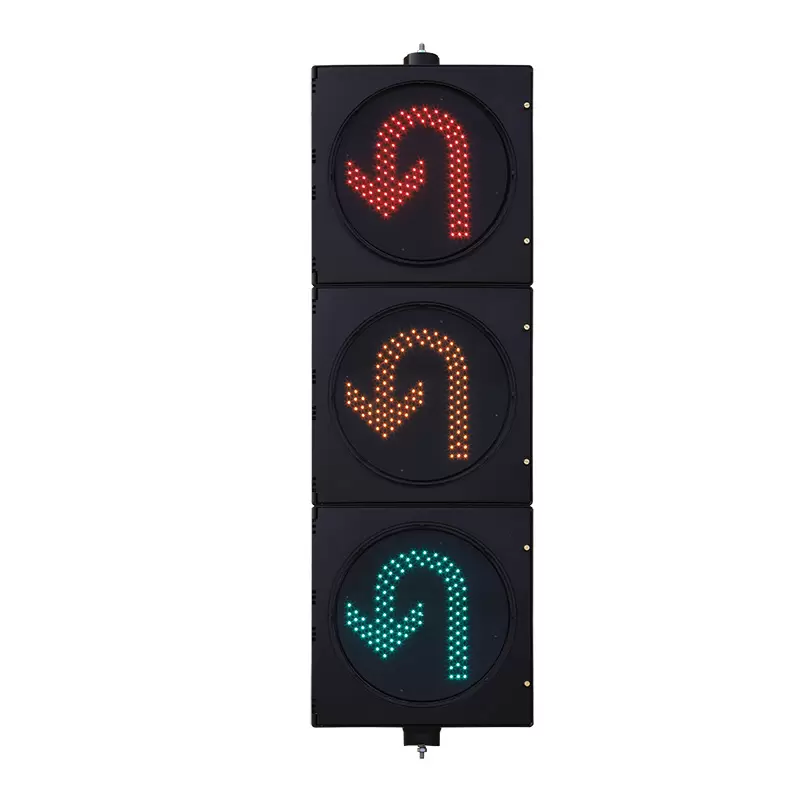

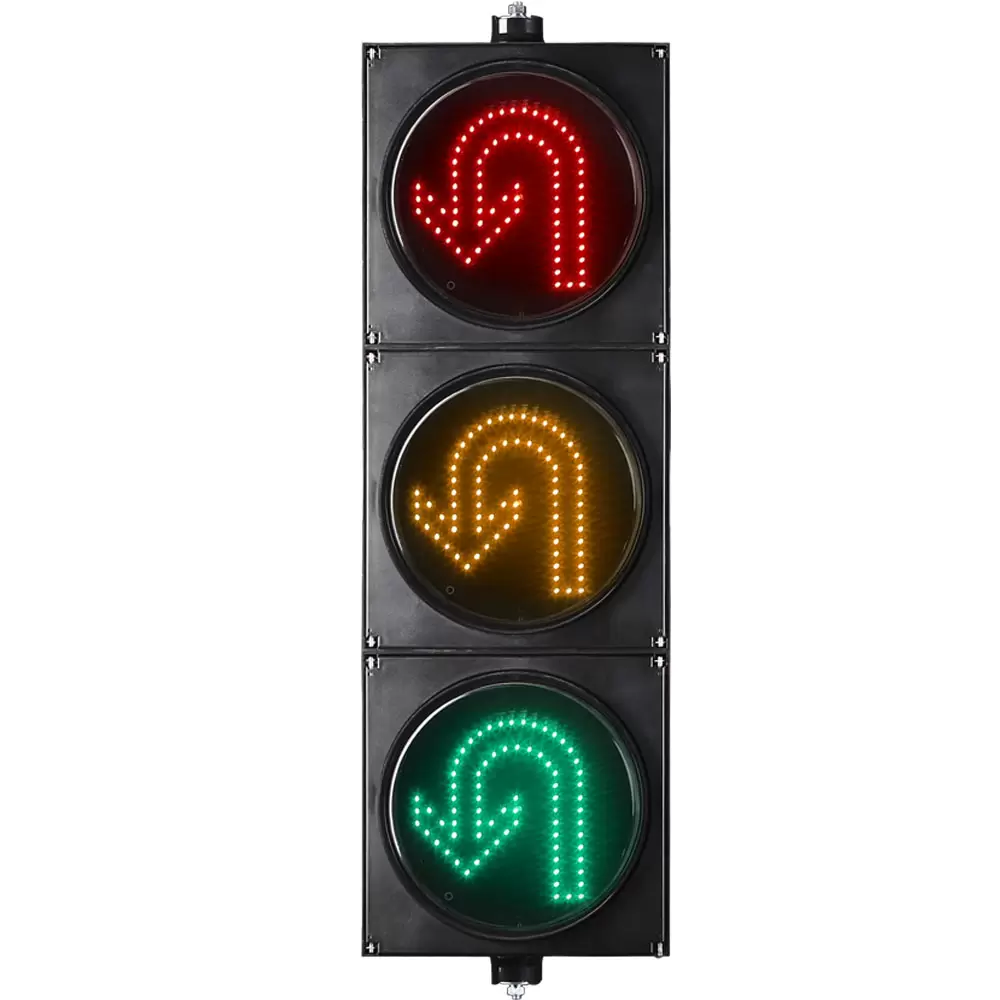

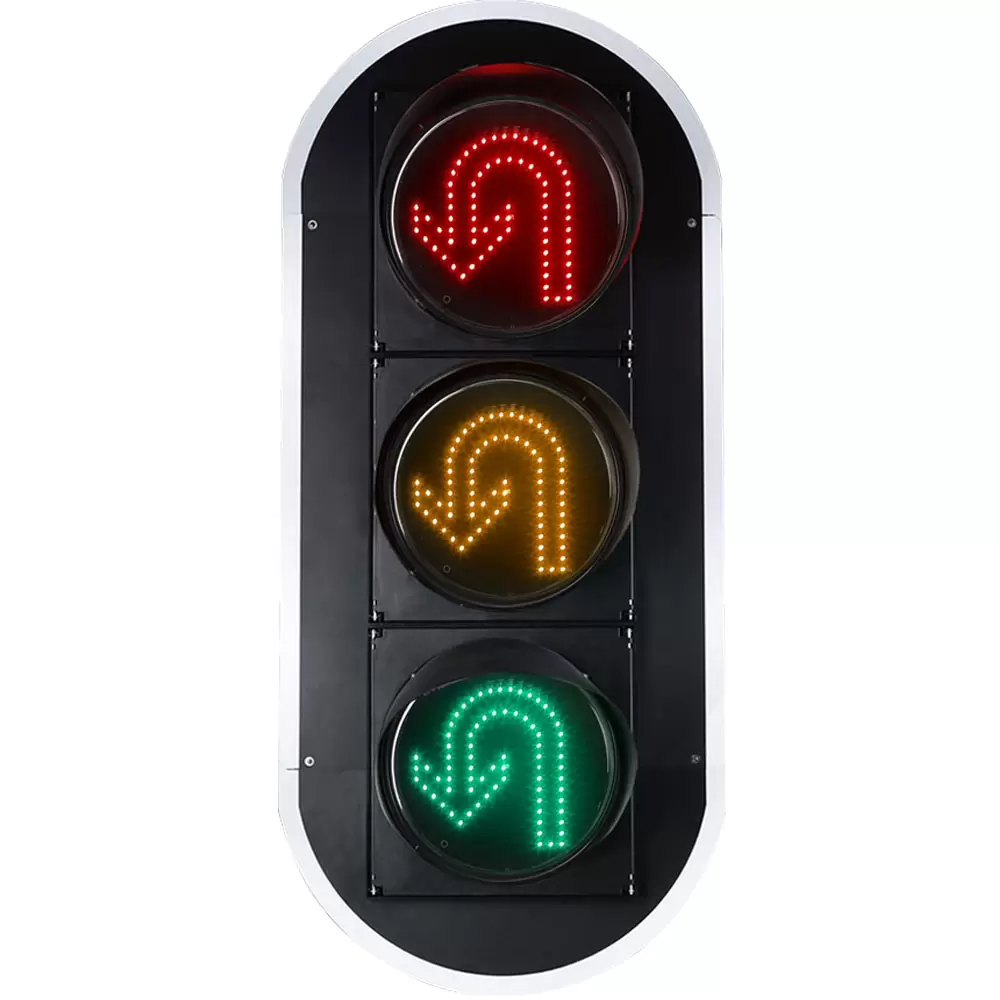

تعتمد الإشارة نفسها على عمل عدة مكونات معًا. يفصل تكوين FAMA المكون من ثلاث وحدات بين المؤشرات الحمراء والصفراء والخضراء، بينما يشتمل قلب المصباح على لوحة الإضاءة والعدسة الضوئية ووحدة إمداد الطاقة ووعاء المصباح.

تولد لوحة الإضاءة مؤشر LED، وتساعد المكونات البصرية في تشكيل مخرجات الضوء المقصودة، ويوفر مصدر الطاقة المدخلات الكهربائية، ويشكل وعاء المصباح جزءًا من مجموعة الإشارة المادية.

يعد هذا أمرًا مهمًا لمتكاملي الأنظمة لأنه لا يمكن تقييم أداء الإشارة بواسطة مصدر LED وحده. لا يزال بإمكان مصابيح LED ذات الأداء الاسمي الجيد أن تنتج نتائج غير متناسقة إذا كانت دائرة القيادة أو الهيكل البصري أو مصدر الطاقة الخاص بها غير متطابقة بشكل جيد مع التطبيق.

U أدر إشارة مرور السهم والتحكم في الاتجاه

ينطبق نفس المبدأ عند مقارنة إشارة مرور السهم على شكل حرف U مع تكوينات إشارة الاتجاه الأخرى. يجب أن يكون سؤال الشراء هو ما إذا كانت الإشارة المحددة توفر إشارة الاتجاه المطلوبة مع بقائها مناسبة كهربائيًا وميكانيكيًا للتقاطع.

ما أهمية تصميم الدوائر الشبكية؟

واحدة من أهم ميزات الموثوقية لإشارة المرور على شكل حرف U من FAMA هي تصميم الدائرة الشبكية.

عزل خطأ LED

في ترتيب LED التقليدي، يمكن أن يؤدي فشل LED الفردي إلى حدوث انقطاع محلي أكثر وضوحًا اعتمادًا على كيفية تكوين الدائرة. تم تصميم الدائرة الشبكية الخاصة بـ FAMA لعزل نقطة الخلل تلقائيًا عند فشل حبة مصباح LED، مما يسمح لخرزات LED المتبقية بمواصلة التشغيل. الهدف هو الحفاظ على تأثير العرض الإجمالي بدلاً من السماح لمكون واحد فاشل بالتأثير بشكل غير ضروري على العناصر المتبقية التي ينبعث منها الضوء.

ماذا يحدث إذا فشل مؤشر LED في إشارة المرور؟

مع تصميم الدائرة الشبكية المحدد، يتم عزل نقطة LED الفاشلة وتستمر حبات LED المتبقية في العمل. هذا لا يعني أنه يجب تجاهل مؤشر LED الفاشل إلى أجل غير مسمى. وبدلاً من ذلك، فهو يوفر درجة من التسامح مع الأخطاء على مستوى الدائرة والتي يمكن أن تساعد في الحفاظ على العرض الإجمالي للإشارة بينما يقوم موظفو الصيانة بترتيب الفحص أو الاستبدال.

بالنسبة لفرق صيانة الإشارات المرورية، فإن هذا التمييز مهم. قد تكون إشارة المرور المثبتة عند تقاطع مزدحم صعبة أو معطلة للخدمة. يمكن لهندسة الدائرة التي تحد من تأثير فشل LED الفردي أن تقلل من التأثير المباشر لخطأ مكون محلي.

وبالتالي فإن القيمة العملية ليست مجرد "المزيد من مصابيح LED". هذه هي الطريقة التي يتم بها تنظيم مصابيح LED كهربائيًا.

كيف يؤثر محرك التيار المستمر على موثوقية إشارة المرور؟

يرتبط أداء LED ارتباطًا وثيقًا بالظروف الكهربائية التي تعمل فيها مصابيح LED. تستخدم إشارة المرور على شكل حرف U من FAMA تقنية محرك التيار المستمر للحفاظ على تيار عمل مستقر. وفقًا لمعلومات المنتج الخاصة بالشركة المصنعة، يهدف هذا التصميم إلى إطالة عمر المصباح وتقليل متطلبات الصيانة اللاحقة.

بالنسبة لإشارة المرور التي تعمل لفترات طويلة، يكون التيار المستقر مناسبًا لأن مصدر LED والمحرك يشكلان نظامًا كهربائيًا بدلاً من مكونين مستقلين.

يساعد نهج التيار الثابت في الحفاظ على حالة تشغيل خاضعة للتحكم لمجموعة LED. ومن الناحية الهندسية العملية، يمكن أن يؤدي ذلك إلى تقليل التباين غير الضروري في ظروف تشغيل LED ودعم الأداء الأكثر اتساقًا خلال فترة الخدمة.

ما هي مدة تشغيل إشارات المرور LED على شكل حرف U؟

تسرد مواصفات الشركة المصنعة لإشارة المرور ذات الدوران على شكل حرف U عمر LED يبلغ ≥100000 ساعة. يجب أن يُفهم هذا الرقم على أنه عمر محدد لـ LED بدلاً من ضمان أن كل مجموعة إشارة مرور كاملة ستعمل لتلك المدة بالضبط دون صيانة.

يمكن أن يعتمد عمر الخدمة الفعلي أيضًا على ظروف التشغيل، والظروف الحرارية، والظروف الكهربائية، والتعرض البيئي، وعوامل النظام الأخرى.

بالنسبة لفرق المشتريات، هذا التمييز مهم. يجب أن يأخذ التقييم الهادف لعمر الخدمة في الاعتبار مصدر LED، وتصميم السائق، وإمدادات الطاقة، وهندسة الدوائر، وحماية البيئة، واستراتيجية الصيانة معًا.

لماذا تعتبر إشارات المرور LED أكثر كفاءة في استخدام الطاقة؟

يصبح الاستهلاك المنخفض للطاقة ذا أهمية خاصة عندما تعمل إشارات المرور بشكل مستمر عبر العديد من التقاطعات.

انخفاض الطاقة وعامل الطاقة

تحدد وحدة إشارة المرور ذات الطاقة المنخفضة على شكل حرف U من FAMA استهلاك الطاقة الخضراء على شكل حرف U بقيمة 4 وات للإصدار 200 مم و 5 وات للإصدار 300 مم. يستخدم المنتج أيضًا مصدر طاقة قياسيًا أوروبيًا مصممًا بشكل مستقل مع عامل طاقة يصل إلى 0.98.

يعد عامل الطاقة معلمة كهربائية مهمة لأنه يصف مدى فعالية استخدام الحمل للطاقة الكهربائية. يمكن أن يساعد عامل الطاقة الأعلى في تقليل الفرق بين الطاقة الظاهرة والطاقة النشطة لنفس الحمل الكهربائي المفيد، على الرغم من أن توفير الطاقة الفعلي على مستوى النظام يعتمد على التركيب الكهربائي الكامل وظروف التشغيل.

بالنسبة للمشاريع التي تتضمن العديد من وحدات الإشارة، يمكن أن يصبح انخفاض استهلاك الطاقة على مستوى الإشارة الفردية أكثر أهمية عند النظر فيه عبر فترة التثبيت والتشغيل الكاملة. لذلك من المفيد للمشترين مقارنة الاستهلاك الفعلي لطاقة المصباح بدلاً من قبول "الطاقة المنخفضة" كوصف تسويقي غير مدعوم.

ما الذي يجعل إشارة المرور ذات السهم على شكل حرف U موثوقة؟

يجب تقييم الموثوقية كمزيج من إشارة الإشارة، وتصميم الدوائر، وإمدادات الطاقة، وتكنولوجيا القيادة، والأداء الكهرومغناطيسي، والملاءمة البيئية، وقابلية الصيانة.

يحتاج AU Turn Arrow Traffic Light إلى توفير إشارة الاتجاه المقصودة باستمرار. يجب أن تحد دائرة LED الخاصة بها من تأثير فشل المكونات المحلية. يجب أن يحافظ سائقها على ظروف تشغيل مستقرة. يجب أن يعمل مصدر الطاقة الخاص به بكفاءة ضمن نطاق الجهد المطلوب. ويجب أن يتعايش تصميمه الكهربائي مع المعدات الأخرى عند التقاطع دون التسبب في أي تداخل غير ضروري.

ظروف التشغيل البيئية والكهربائية

تحدد وحدة U-turn منخفضة الطاقة من FAMA جهد تشغيل AC85V-264V عند 47-63 هرتز، ودرجات حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية، والرطوبة النسبية حتى 97% RH، وحماية IP53، والمسافة البصرية ≥300 متر.

ويجب أن تتم مطابقة هذه المواصفات مع المتطلبات البيئية ومتطلبات التثبيت الخاصة بالمشروع المحدد قبل الاختيار.

بالنسبة للمشاريع التي تتطلب تكوينات مختلفة للإشارة، تشتمل مجموعة منتجات FAMA الأوسع أيضًا على إشارات مرور الأسهم ومنتجات إشارات المركبات الأخرى، مما يسمح لمتكاملي الأنظمة بتقييم معدات إشارة الانعطاف والاتجاه ضمن حل أوسع لإشارة المرور.

كيف يؤثر التوافق الكهرومغناطيسي على أداء إشارة المرور؟

غالبًا ما يتم التغاضي عن التوافق الكهرومغناطيسي (EMC) عندما تركز قرارات الشراء بشكل أساسي على الأداء البصري.

عند التقاطع المزود بإشارة ضوئية، قد تعمل أجهزة كهربائية متعددة في نفس البيئة. وبالتالي فإن إشارة المرور لا تحتاج فقط إلى أداء وظيفتها الخاصة، بل تحتاج أيضًا إلى العمل بشكل مناسب داخل النظام الكهربائي المحيط.

THD والتداخل الكهربائي

تنص FAMA على أن إشارة المرور الخاصة بها على شكل حرف U تلتزم بمتطلبات التوافق الكهرومغناطيسي الأوروبية وتحدد التشوه التوافقي الإجمالي أقل من 10%. وفقًا لوصف الشركة المصنعة، يهدف هذا التصميم إلى تقليل التداخل مع شبكة الطاقة والمعدات الأخرى عند التقاطع وتحسين استقرار المعدات بشكل عام.

وهذا يجعل معايير الشراء ذات الصلة بـ THD وEMC بدلاً من المواصفات المخبرية البحتة. بالنسبة لمتكامل النظام، السؤال هو ما إذا كانت معدات الإشارة يمكنها الحفاظ على السلوك الكهربائي المناسب عند نشرها جنبًا إلى جنب مع معدات التقاطع الأخرى.

لا يحل أداء EMC الجيد محل التصميم المناسب للنظام، أو التأريض، أو الحماية من زيادة التيار، أو الأسلاك، أو توافق وحدة التحكم. وبدلا من ذلك، فإنها تشكل جزءا واحدا من استراتيجية الموثوقية الكهربائية الشاملة.

كيف تختار إشارة المرور على شكل حرف U؟

عند اختيار إشارة مرور خضراء على شكل حرف U أو إشارة مرور على شكل سهم على شكل حرف U، يجب على فرق المشتريات تقييم متطلبات التشغيل الكاملة بدلاً من التركيز على مواصفات واحدة.

1. تحقق من تكوين الإشارة المطلوبة

أولاً، تحقق من تكوين الإشارة المطلوبة والمؤشر البصري. يجب أن تنتج الإشارة إشارة الانعطاف المقصودة لتخطيط الطريق واستراتيجية التحكم في حركة المرور.

2. تقييم عزل خطأ LED

ثانيا، فحص بنية دائرة LED. يمكن أن توفر الدائرة الشبكية مع عزل الأخطاء ميزة عملية لأن فشل LED الفردي لا يؤدي بالضرورة إلى فقدان مخرج LED المتبقي.

3. قارن استهلاك الطاقة وعامل الطاقة

ثالثا، قارن استهلاك الطاقة الفعلي وعامل الطاقة. بالنسبة لوحدة الدوران U منخفضة الطاقة من FAMA، فإن استهلاك الدوران الأخضر المحدد هو 4W للطراز 200 مم و 5W للطراز 300 مم، بينما يمكن أن يصل عامل الطاقة لمصدر الطاقة إلى 0.98.

4. فحص محرك التيار المستمر

رابعا، فحص تكنولوجيا القيادة. يعد محرك التيار المستمر ذا صلة بالحفاظ على ظروف تشغيل LED مستقرة ودعم خصائص عمر الخدمة المقصودة.

5. مراجعة مواصفات التوافق الكهرومغناطيسي (EMC).

خامسا، تقييم مواصفات EMC. توفر قيمة THD التي تقل عن 10%، كما هو محدد بواسطة FAMA لهذا المنتج، مرجعًا للأداء الكهربائي قابلاً للقياس عند مراجعة المعدات للتقاطعات ذات الإشارات.

6. فكر في الصيانة طويلة المدى

أخيرًا، فكر في الصيانة. قد يؤدي المنتج ذو استهلاك الطاقة المنخفض ولكن سوء تحمل الأخطاء إلى إنشاء أعمال صيانة غير ضرورية. وعلى العكس من ذلك، فإن الإشارة ذات القدرة على عزل الأخطاء، ومحرك التيار المستقر، وتحويل الطاقة بكفاءة، والمواصفات البيئية المناسبة يمكن أن توفر قيمة تشغيلية أكبر على المدى الطويل.

هل إشارات المرور LED منخفضة الطاقة تستحق العناء؟

بالنسبة للمشاريع التي تحتوي على عدد كبير من وحدات الإشارة أو فترات تشغيل طويلة، يمكن أن تكون إشارات المرور LED منخفضة الطاقة جديرة بالاهتمام لأن استهلاك الطاقة هو أحد مكونات تكلفة التشغيل الإجمالية.

ومع ذلك، لا ينبغي تقييم الطاقة المنخفضة بشكل مستقل. يجب على فريق المشتريات مقارنة استهلاك الطاقة مع المخرجات البصرية المطلوبة، والتوافق الكهربائي، وبيئة التشغيل، وعمر الخدمة المتوقع، وتحمل الأخطاء، ومتطلبات الصيانة.

توضح وحدة U-turn الخاصة بـ FAMA هذا النهج من خلال الجمع بين طاقة المصباح المحددة المنخفضة وعامل الطاقة العالي ومحرك التيار الثابت وتصميم الدوائر الشبكية ومواصفات أداء EMC. تأتي القيمة من مزيج هذه الميزات وليس من القوة الكهربائية المنخفضة وحدها.

كيف يمكن لإشارة المرور أن تقلل تكاليف الصيانة على المدى الطويل؟

تتأثر تكلفة الصيانة بأكثر من سعر قطع الغيار.

قد تتطلب إشارة المرور المثبتة عند تقاطع مزدحم الوصول إلى المعدات، وإدارة حركة المرور، والعمالة الفنية، ووقت الفحص، وقطع الغيار، وربما تعطيل مؤقت لعمليات المرور العادية. وبالتالي، فإن ميزات التصميم التي تقلل من تكرار حالات الفشل أو تأثيرها يمكن أن يكون لها قيمة عملية تتجاوز سعر الشراء الأولي.

التسامح مع الخطأ والصيانة

تعالج الدائرة الشبكية فشل LED الموضعي عن طريق عزل نقطة الفشل. يهدف محرك التيار الثابت إلى الحفاظ على تيار تشغيل مستقر ودعم عمر أطول للمصباح. يعالج مصدر الطاقة الفعال وعامل الطاقة الذي يصل إلى 0.98 الكفاءة الكهربائية. يعالج أداء EMC مع THD أقل من 10% جانبًا آخر من التوافق الكهربائي.

لا شيء من هذه الميزات يلغي الحاجة إلى الفحص أو الصيانة المجدولة. وتكمن قيمتها في أنها تعالج العديد من المصادر المحتملة لمخاطر التشغيل والصيانة على مستوى تصميم المعدات.

FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين

بالنسبة لمقاولي إشارات المرور ومتكاملي الأنظمة، يعد تقييم الشركة المصنعة أيضًا جزءًا من اختيار المنتج. تغطي مجموعة منتجات FAMA إشارات مرور المركبات، وإشارات مرور المشاة، وإشارات مرور الدراجات، وأجهزة التحكم في إشارات المرور، ومؤقتات العد التنازلي، وإشارات المرور المتكاملة، ووحدات إشارات المرور، والمعدات ذات الصلة.

يتمحور النهج الأوسع للشركة حول حلول النقل الذكية بدلاً من التعامل مع رأس الإشارة كمكون معزول. تغطي مجموعة وحدات إشارات المرور الخاصة بها تكوينات المركبات والمشاة والسهام وغيرها من تكوينات الإشارات، بينما تعالج حلول التحكم في الإشارات الذكية تطبيقات التقاطعات ذات الإشارات.

بالنسبة للمشترين الذين يقومون بتقييم Green U Turn Traffic Light لمشروع معين، يمكن مراجعة مجموعة منتجات FAMA جنبًا إلى جنب مع مراجع المشروع الخاصة بها لفهم نطاق معدات وتطبيقات إشارات المرور التي تدعمها الشركة.

خاتمة

يعد اختيار Green U Turn Traffic Light الموثوق به في النهاية قرارًا هندسيًا وليس مقارنة بسيطة لسطوع LED.

بالنسبة لمقاولي إشارات المرور، ومقاولي مشاريع الطرق، ومتكاملي الأنظمة، وفرق الصيانة، فإن معايير التقييم الأكثر فائدة هي تلك التي تؤثر على التشغيل بمرور الوقت: وضوح واتساق إشارة الانعطاف على شكل حرف U، وعزل خطأ LED، واستهلاك طاقة المصباح، وعامل الطاقة، ومحرك التيار الثابت، وعمر LED، وأداء EMC، والمواصفات البيئية، ومتطلبات الصيانة.

تجمع وحدة إشارات المرور منخفضة الطاقة على شكل حرف U من FAMA بين تكوين من ثلاث وحدات مع لوحة إضاءة وعدسة بصرية ومصدر طاقة ووعاء مصباح، في حين أن دائرة الشبكة ومحرك التيار المستمر وعامل الطاقة حتى 0.98 وTHD أقل من 10% تعالج جوانب مختلفة من تشغيل الإشارة على المدى الطويل.

بالنسبة للتقاطع الذي يتم التحكم فيه من خلال حركة المرور، فإن أفضل إشارة للانعطاف على شكل حرف U ليست بالضرورة تلك التي تحتوي على أكبر عدد من مصابيح LED أو أقوى المطالبات التسويقية. وهو الذي تتوافق خصائصه الضوئية والكهربائية والدائرية والبيئية والصيانة مع المتطلبات الفعلية للمشروع.
