كيفية اختيار إشارة مرور دراجة حمراء وإشارة مرور دراجة منخفضة الطاقة للتحكم في التقاطع بشكل مستقر وموفر للطاقة

عند تقاطع حارة الدراجات، يكون لإشارة المرور مهمة واضحة: تزويد راكبي الدراجات بإشارة واضحة عند النقطة الصحيحة في دورة الإشارة. ومع ذلك، من الناحية العملية، يعتمد أداء الإشارة الموثوق به على ما هو أكثر بكثير من قدرة LED على إنتاج ضوء أحمر. يمكن أن يؤثر فشل مكونات LED، وتيار العمل غير المستقر، وتحويل الطاقة غير الفعال، والتداخل الكهرومغناطيسي والصيانة المتكررة على التشغيل طويل المدى لإشارة مرور الدراجة.

بالنسبة لمشتري معدات إشارات المرور وشركات هندسة الطرق وشركات تكامل أنظمة النقل الذكية، تصبح هذه المشكلات أكثر أهمية عند تثبيت إشارات الدراجات عبر تقاطعات متعددة. تحتاج إشارة المرور الحمراء الخاصة بالدراجة إلى الحفاظ على إشارة حمراء يمكن التعرف عليها أثناء مرحلة الإشارة المطلوبة، في حين يجب أن تجمع إشارة المرور المنخفضة الطاقة الخاصة بالدراجة بين استهلاك الطاقة المتحكم فيه والأداء الكهربائي والبصري المستقر.

يجمع تصميم إشارة المرور للدراجات من FAMA بين لوحة الإضاءة LED والعدسة ووعاء المصباح ومصدر الطاقة والدائرة الشبكية ومحرك التيار الثابت كنظام إشارة متكامل. والغرض ليس مجرد زيادة ناتج الضوء، ولكن توفير نهج أكثر تحكمًا في إشارة الإشارة، وسلوك خطأ LED، والكفاءة الكهربائية والصيانة.

كيف يؤثر الهيكل الأساسي لإشارة مرور الدراجة على موثوقية الإشارة

إشارة مرور الدراجة عبارة عن مجموعة بصرية وكهربائية. تولد لوحة الإضاءة LED الضوء، وتؤثر العدسة على كيفية تقديم هذا الضوء، ويشكل وعاء المصباح جزءًا من مبيت الإشارة، ويوفر مصدر الطاقة الظروف الكهربائية اللازمة للتشغيل.

تعتبر العلاقة بين هذه المكونات ذات أهمية خاصة بالنسبة لإشارة المرور في حارة الدراجات لأن راكبي الدراجات يحتاجون إلى تحديد إشارة الإشارة المقصودة من الموقع واتجاه العرض ذي الصلة بالتقاطع.

لوحة إضاءة LED وإشارة إشارة حمراء

تعد لوحة الإضاءة LED هي المكون الأساسي الذي ينبعث منه الضوء في الإشارة. بالنسبة لضوء إشارة الدراجة الأحمر، يجب أن يظل المؤشر الأحمر ثابتًا بصريًا أثناء مرحلة الإشارة النشطة.

ومع ذلك، لا ينبغي تقييم التعرف على الإشارة فقط من خلال السطوع الاسمي لمصباح LED. يجب على المشترين أيضًا مراعاة ترتيب LED وهندسة الدوائر وتصميم العدسات وتوزيع الضوء. الإشارة التي تنتج ضوءًا قويًا من مصابيح LED الفردية لا توفر تلقائيًا نفس النتيجة المرئية من كل موضع عرض.

ولهذا السبب يجب تقييم لوحة الإضاءة LED كجزء من النظام البصري الكامل وليس كمكون معزول.

تصميم العدسات وتوزيع الضوء

العدسة مسؤولة عن تشكيل وتقديم الضوء الناتج عن مجموعة LED. تؤثر خصائصها البصرية على كيفية إدراك راكبي الدراجات الذين يقتربون من التقاطع لإشارة الإشارة.

بالنسبة لفرق المشتريات، ينبغي النظر في اختيار العدسات جنبًا إلى جنب مع تخطيط التقاطع وموضع التثبيت واتجاه المشاهدة المتوقع. قد يكون لإشارة مرور الدراجات الحمراء المثبتة عند معبر مخصص للدراجات متطلبات بصرية مختلفة عن الإشارة الموضوعة داخل تقاطع أكثر تعقيدًا حيث تتداخل حركات الدراجات والمركبات والمشاة.

والسؤال العملي ليس ببساطة ما إذا كانت الإشارة الحمراء ساطعة أم لا. يتعلق الأمر بما إذا كان يمكن التعرف على إشارة الإشارة في ظل ظروف التثبيت الفعلية.

وعاء المصباح ومبيت الإشارة

يعد وعاء المصباح جزءًا من الهيكل المادي الذي يدعم قلب المصباح والمكونات البصرية. في إشارة المرور التي تعمل في الهواء الطلق لفترات طويلة، يحتاج التصميم الهيكلي إلى العمل مع المكونات الكهربائية والبصرية.

بالنسبة للمشترين الذين يقارنون إشارة مرور الدراجات LED، ينبغي النظر في الغلاف جنبًا إلى جنب مع لوحة الإضاءة والعدسة ومصدر الطاقة بدلاً من التعامل معه كمكون ميكانيكي مستقل.

لماذا يهم تصميم الدوائر الشبكية عندما يفشل مؤشر LED

أحد الاعتبارات الأكثر أهمية لصيانة إشارة المرور هو ما يحدث عندما تفشل حبة مصباح LED فردية.

يمكن أن تتأثر مجموعة LED التقليدية بشكل مختلف اعتمادًا على بنية دائرتها. إذا تسبب عطل في مكون واحد في توقف جزء أكبر من شاشة العرض عن العمل، فقد يحتاج موظفو الصيانة إلى التدخل عاجلاً لاستعادة الإشارة المرئية المتوقعة.

تستخدم إشارة المرور ذات الطاقة المنخفضة للدراجات تصميم دائرة شبكية على لوحة الإضاءة. عندما تفشل حبة مصباح LED فردية، يتم تصميم الدائرة لعزل نقطة العطل تلقائيًا، مما يسمح لخرزات مصباح LED المتبقية بمواصلة التشغيل.

هذا لا يعني أن مصباح LED الفاشل لم يعد يتطلب الصيانة. تتمثل قيمة عزل الخطأ في أنه يمكن احتواء فشل مكون واحد بدلاً من التأثير دون داع على بقية شاشة LED.

بالنسبة لتقاطع حارة الدراجات النشطة، يعد هذا التمييز مهمًا. لا ينبغي لفريق المشتريات أن يسأل فقط عن مدى سطوع الإشارة عندما تعمل جميع مصابيح LED بشكل طبيعي. وينبغي أن يسأل أيضًا عن كيفية تصرف الإشارة في ظل الفشل على مستوى المكون.

يعد هذا أحد الاختلافات الرئيسية بين تقييم إشارة المرور كمنتج إضاءة وتقييمها كمعدات للتحكم في حركة المرور.

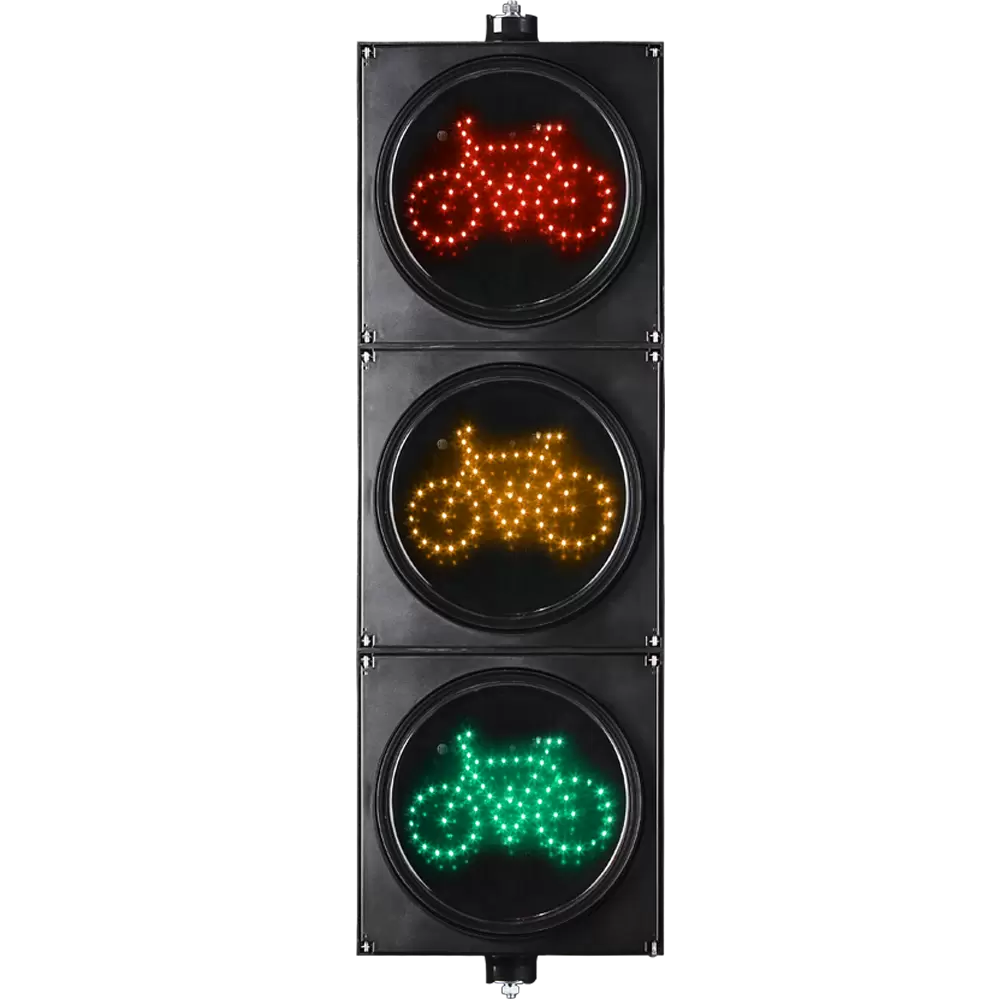

تطبيقات إشارات المرور الحمراء للدراجات عند تقاطعات حارات الدراجات

توفر إشارة المرور الحمراء الخاصة بالدراجات إشارة حمراء مخصصة لحركة مرور الدراجات أثناء مرحلة التحكم المقابلة. ويصبح دورها ذا أهمية خاصة عندما يتعين تنسيق حركات الدراجات مع حركة مرور المركبات ومعابر المشاة أو حركات الدراجات الأخرى.

الإشارة نفسها لا تحدد مرحلة المرور. تعمل إشارة الدراجة كجزء من نظام التحكم في التقاطع الأوسع، حيث تحدد وحدة التحكم في إشارة المرور متى يتم تنشيط الإشارة ذات الصلة.

لهذا السبب، يجب على المشترين تقييم ثلاثة عناصر معًا:

• إشارة الإشارة: هل يمكن التعرف بوضوح على الإشارة الحمراء الخاصة بالدراجة؟

• التشغيل الكهربائي: هل يمكن للمصباح الحفاظ على التشغيل المستقر خلال فترات التشغيل الطويلة؟

• توافق وحدة التحكم: هل يمكن للإشارة أن تعمل بشكل صحيح مع بنية التحكم في إشارة المرور المحددة للمشروع؟

تتضمن مجموعة منتجات FAMA إشارات مرور الدراجات جنبًا إلى جنب مع وحدات التحكم في إشارات المرور ومعدات إشارات المرور الأخرى، مما يسمح للمشترين بتقييم الإشارة ضمن مجموعة منتجات أوسع للتحكم في حركة المرور.

إشارة مرور الدراجة ذات الطاقة المنخفضة: ما الذي يجعل التصميم الكهربائي مهمًا؟

بالنسبة لإشارة مرور الدراجة ذات الطاقة المنخفضة، لا ينبغي اعتبار استهلاك الطاقة المنخفض بمثابة مواصفات واحدة معزولة. تساهم كفاءة إمداد الطاقة وعامل الطاقة والتنظيم الحالي وتصميم دائرة LED في الأداء الكهربائي للإشارة.

تستخدم إشارة المرور منخفضة الطاقة للدراجات من FAMA مصدر طاقة قياسيًا أوروبيًا مصممًا بشكل مستقل، مع عامل طاقة محدد يصل إلى 0.98. تم تصميم المنتج أيضًا حول محرك تيار مستمر وبنية كهربائية موجهة إلى EMC.

توفر هذه المعلمات أساسًا أكثر فائدة للتقييم الفني من مجرد وصف المنتج بأنه "موفر للطاقة".

كفاءة إمدادات الطاقة وعامل الطاقة

يقوم مصدر الطاقة بتحويل الطاقة الكهربائية الواردة إلى الظروف التي يتطلبها نظام إشارة LED. وبالتالي فإن أداء التحويل له علاقة مباشرة بالطلب الكهربائي للمعدات.

يجب تقييم عامل الطاقة جنبًا إلى جنب مع استهلاك الطاقة الفعلي. يشير عامل الطاقة الذي يصل إلى 0.98 إلى الخاصية الكهربائية المحددة لمصدر الطاقة، ولكن لا ينبغي تفسيره بشكل غير صحيح على أنه يعني أن المصباح يستهلك طاقة أقل بنسبة 98%.

بالنسبة لفرق المشتريات، النهج الأكثر فائدة هو مراجعة:

• استهلاك الطاقة الفعلي للمصباح

• جهد الإدخال والتردد

• عامل الطاقة

• بنية إمدادات الطاقة

• التنظيم الحالي

• الأداء التوافقي

• ظروف التشغيل

وهذا يوفر مقارنة فنية ذات معنى أكبر بين مختلف منتجات إشارات المرور منخفضة الطاقة.

لماذا يهم محرك التيار المستمر

تتطلب مصابيح LED تيارًا كهربائيًا متحكمًا فيه لتعمل بشكل ثابت. تعتمد إشارة المرور ذات الطاقة المنخفضة للدراجات على تقنية محرك التيار المستمر للحفاظ على تيار عمل LED مستقر.

من منظور هندسة المنتج، يساعد التيار المستقر في الحفاظ على ظروف التشغيل الخاضعة للتحكم لمجموعة LED. وهذا يدعم أهداف عمر الخدمة والصيانة المقصودة لتصميم الإشارة.

ولذلك ينبغي النظر إلى محرك التيار المستمر كجزء من نظام كهربائي أكبر. ولا يضمن بشكل مستقل عمر خدمة إجمالي محدد، لأن ظروف الخدمة الفعلية يمكن أن تتأثر أيضًا ببيئة التشغيل ودرجة الحرارة وظروف التثبيت وعوامل النظام الأخرى.

بالنسبة للمشترين، يعد هذا التمييز مهمًا عند مقارنة الادعاءات المتعلقة بعمر LED وصيانته.

الإدارة الحرارية وتشغيل LED على المدى الطويل

ترتبط الكفاءة الكهربائية والسلوك الحراري ارتباطًا وثيقًا بمعدات LED. يمكن أن تساهم الطاقة الكهربائية التي لا يتم تحويلها إلى مخرجات بصرية مفيدة في زيادة الحرارة داخل النظام، بينما يمكن أن تؤثر البيئة المحيطة أيضًا على ظروف تشغيل المكونات.

بالنسبة لإشارة المرور المخصصة للتشغيل الخارجي على المدى الطويل، يجب على المشترين النظر في العلاقة بين:

مصدر الطاقة ← التنظيم الحالي ← تشغيل LED ← توليد الحرارة ← إجهاد المكونات ← متطلبات الصيانة

والغرض من ذلك ليس افتراض رقم محدد للأداء الحراري دون بيانات الاختبار. وبدلاً من ذلك، يجب على فرق المشتريات أن تطلب نطاق درجة حرارة التشغيل المطبق من الشركة المصنعة، ومعلومات التصميم الحراري ووثائق اختبار المنتج ذات الصلة حيث تكون هذه العوامل مهمة للمشروع.

يتجنب هذا النهج التعامل مع "مدة الخدمة الطويلة" كعبارة تسويقية، وبدلاً من ذلك يربط مدة الخدمة بالظروف الهندسية الفعلية.

لماذا يهم THD و EMC عند التقاطع

يمكن أن يحتوي التقاطع الحديث على أجهزة إلكترونية متعددة، بما في ذلك إشارات مرور المركبات، وإشارات المشاة، وإشارات الدراجات، وأجهزة التحكم، ومعدات الكشف، والأنظمة المتعلقة بالاتصالات.

ونتيجة لذلك، يعد التوافق الكهرومغناطيسي جزءًا مهمًا من اختيار المعدات.

تم تحديد إشارة مرور الدراجات منخفضة الطاقة بنسبة THD أقل من 10%، وتصف FAMA تصميمها على أنه يتبع متطلبات التوافق الكهرومغناطيسي الأوروبية. الهدف المعلن هو تقليل التداخل مع شبكة الكهرباء والمعدات الأخرى عند التقاطع.

يرتبط التشوه التوافقي الكلي والتوافق الكهرومغناطيسي ولكن لا ينبغي معاملتهما كمفاهيم متطابقة. THD عبارة عن معلمة كهربائية تصف التشوه التوافقي، بينما تتناول EMC قدرة المعدات على العمل في بيئتها الكهرومغناطيسية دون التسبب في تداخل غير مقبول أو المعاناة منه.

بالنسبة لمتكامل النظام، هذا التمييز مهم. لا يزال يتعين تقييم المنتج ذو قيمة THD المحددة وفقًا لمعايير EMC الفعلية ومتطلبات الموافقة المطبقة على السوق والمشروع المستهدف.

كيف يجب على المشترين اختيار إشارة مرور الدراجة الحمراء؟

بالنسبة للمشتريات الخارجية، يجب أن يبدأ اختيار إشارة مرور حمراء للدراجة بالتطبيق وليس بمطالبة سطوع عامة.

1. تحقق من متطلبات التعرف على الإشارة

ضع في اعتبارك هندسة حارة الدراجات وموضع التثبيت واتجاه العرض المتوقع والعلاقة مع إشارات المرور الأخرى.

يجب أن يكون من الممكن التعرف على الإشارة الحمراء بوضوح من قبل مستخدم الطريق المقصود أثناء مرحلة الإشارة المعمول بها.

2. تقييم لوحة ضوء LED

اسأل عن كيفية ترتيب مصابيح LED وماذا يحدث عندما يفشل مصباح LED فردي.

توفر الدائرة الشبكية المزودة بعزل الأخطاء طريقة محددة للحد من تأثير فشل LED الفردي.

3. افحص العدسة وتوزيع الضوء

يجب تقييم العدسة وفقًا لتطبيق التقاطع الفعلي. يجب على المشترين التركيز على رؤية الإشارة من اتجاه الاقتراب المطلوب بدلاً من الاعتماد على عبارة عامة مثل "السطوع العالي".

4. قم بمراجعة مصدر الطاقة

بالنسبة لإشارة مرور الدراجة ذات الطاقة المنخفضة، تحقق من استهلاك الطاقة الفعلي وعامل الطاقة وتصميم التحويل وظروف الإدخال.

يوفر PF المحدد الذي يصل إلى 0.98 معلمة كهربائية ملموسة يمكن تضمينها في مقارنة الشراء.

5. تحقق من محرك التيار المستمر

تأكد مما إذا كان نظام LED يستخدم محرك تيار متحكم فيه وكيف تحدد الشركة المصنعة علاقته باستقرار تشغيل LED وعمر الخدمة.

6. مراجعة التوافق الكهرومغناطيسي والأداء التوافقي

عندما تعمل العديد من الأجهزة الإلكترونية ضمن نفس البنية التحتية للتقاطع، قم بمراجعة متطلبات EMC المعمول بها وبيانات الأداء الكهربائي المتاحة.

يمكن تضمين THD المحدد <10% كأحد المعلمات التقنية في التقييم.

7. النظر في متطلبات الصيانة

اسأل عما يحدث عندما يفشل مصباح LED فردي، وكيف يمكن تحديد الخطأ، وما إذا كان من الممكن صيانة وحدة المصباح بكفاءة، وما هو الدعم الفني المتوفر لنشر المشروع.

بالنسبة للمشاريع متعددة التقاطعات، يمكن أن تكون هذه الأسئلة أكثر أهمية من وجود فرق بسيط في سعر الشراء الأولي.

ما الذي يجب على المقاولين مراعاته في ظل ظروف التقاطع المختلفة؟

ليس كل تقاطع للدراجات لديه نفس متطلبات التحكم في حركة المرور.

في معبر الدراجات المباشر نسبيًا، قد يكون التركيز الأساسي هو الإشارة الواضحة والتركيب المناسب وتوافق وحدة التحكم.

في تقاطع حضري أكثر تعقيدًا، قد تعمل إشارة الدراجة جنبًا إلى جنب مع مراحل المركبات والمشاة، مما يجعل التعرف على الإشارة والتوافق الكهربائي والتشغيل المتسق أكثر أهمية.

بالنسبة لمشاريع البنية التحتية الأكبر للدراجات، يجب على فرق المشتريات أيضًا مراعاة اتساق المنتج عبر التقاطعات المتعددة، ومتطلبات قطع الغيار، وإجراءات الصيانة، والوثائق الفنية، ودعم الموردين.

هذا هو المكان الذي يجب فيه تقييم إشارة مرور الدراجات كجزء من البنية التحتية الكاملة لحركة المرور وليس كمصباح فردي.

لماذا تعتبر تجربة منتج ومشروع FAMA مهمة للمشترين في مجال B2B

بالنسبة للمشتري الخارجي، فإن مواصفات المنتج ليست سوى جزء واحد من تقييم الموردين. تعد تجربة المشروع ومجموعة المنتجات والقدرة على دعم متطلبات البنية التحتية لحركة المرور ذات صلة أيضًا.

يانغتشو فاما المعدات الذكية المحدودة تضع FAMA كمزود لحلول النقل الذكية المتكاملة التي تغطي التحكم الذكي في الإشارات والسلامة المرورية الذكية والأعمدة الذكية متعددة الوظائف 5G. وتتضمن أعمالها المتعلقة بالتحكم في الإشارات أيضًا تحسين توقيت إشارات المرور وتشغيلها وصيانتها وخدمات النقل الذكية ذات الصلة.

تشتمل مجموعة منتجات FAMA المنشورة على إشارات مرور الدراجات وأجهزة التحكم في إشارات المرور وإشارات مرور المشاة ومعدات إشارات المرور الأخرى.

FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين

يعرض موقع FAMA أيضًا مشاريع البنية التحتية لحركة المرور الدولية ومجموعة واسعة من تطبيقات إشارات المرور، والتي يمكن أن تكون مفيدة للمشترين الذين يقومون بتقييم المنتجات في سياق النشر الكامل للمشروع بدلاً من شراء المعدات المستقلة.

اكتشف منتجات FAMA لإشارات المرور

عرض مشاريع المرور FAMA

الاعتبارات النهائية: تقييم نظام الإشارة الكامل

لا ينبغي أن يعتمد الاختيار بين إشارة مرور الدراجة الحمراء التقليدية وإشارة مرور الدراجة منخفضة الطاقة على المظهر أو السطوع الاسمي فقط.

يربط التقييم الهندسي الأكثر فائدة سلسلة الإشارة الكاملة:

لوحة إضاءة LED ← دائرة شبكية ← إشارة الإشارة الحمراء ← العدسة ← توزيع الضوء ← وعاء المصباح ← مصدر الطاقة ← محرك التيار المستمر ← عامل الطاقة ← THD ← EMC ← عزل الخطأ ← عمر الخدمة ← الصيانة

تحدد لوحة الإضاءة LED كيفية ترتيب مصدر الضوء. تحدد الدائرة الشبكية كيفية التعامل مع فشل LED الفردي. تساهم العدسة في عرض إشارة الإشارة. يحدد مصدر الطاقة ومحرك التيار المستمر ظروف التشغيل الكهربائية. يوفر عامل الطاقة وTHD معلمات كهربائية قابلة للقياس، بينما تصبح اعتبارات EMC ذات أهمية متزايدة عندما تعمل أجهزة إلكترونية متعددة في نفس التقاطع.

بالنسبة لفرق المشتريات، يوفر هذا النهج طريقة أكثر وضوحًا لمقارنة إشارات المرور الحمراء الخاصة بالدراجات، وإشارات المرور LED للدراجات، وإشارات المرور منخفضة الطاقة للدراجات، وإشارات المرور منخفضة الطاقة، وحلول إشارات المرور الخاصة بمسارات الدراجات.

ولذلك فإن الأسئلة الأكثر فائدة ليست مجرد "ما مدى سطوع الإشارة؟" أو "ما مدى انخفاض استهلاك الطاقة؟" الأسئلة الأفضل هي: كيف يتم إنتاج الإشارة الحمراء وتوزيعها؟ ماذا يحدث عندما يفشل الصمام؟ ما مدى استقرار تيار العمل LED؟ ما هو عامل الطاقة وخصائص THD؟ كيف تتناسب الإشارة مع البيئة الكهربائية والتحكمية للتقاطع؟ وما هي الصيانة المطلوبة خلال فترة التشغيل؟

بالنسبة لمشتري البنية التحتية لحركة المرور في الخارج، فإن الإجابة على هذه الأسئلة قبل الشراء توفر أساسًا أكثر تقنية لاختيار إشارة مرور الدراجات التي تتوافق مع تطبيق التقاطع الفعلي.
