سعر وأنواع أجهزة التحكم في إشارات المرور: دليل عملي للتحكم في التقاطعات
بالنسبة لإدارات المرور في المدينة، ومقاولي الطرق، ومتكاملي أنظمة النقل الذكية، ومشتري معدات المرور، فإن اختيار وحدة التحكم في إشارات المرور لا يعد مجرد مسألة مقارنة أسعار المعدات. تحدد وحدة التحكم كيفية تنفيذ مراحل الإشارة، وكيفية التعامل مع متطلبات المركبات والمشاة، وكيفية تنسيق التقاطعات مع بعضها البعض، ومدى سهولة اتصال النظام بمنصة إدارة حركة المرور الأوسع.
يمكن للتحكم التقليدي في الوقت المحدد أن يعمل بشكل جيد عندما تكون أنماط حركة المرور متوقعة، ولكنه يصبح أقل فعالية عندما يتغير الطلب بشكل كبير خلال ساعات الذروة، أو الأحداث الخاصة، أو ظروف حركة المرور غير المنتظمة. وبالتالي فإن تحدي الشراء يتمثل في مطابقة أنواع وحدات التحكم في إشارة المرور وتكوينها مع التقاطع الفعلي بدلاً من دفع تكاليف الوظائف التي لا يستطيع المشروع استخدامها - أو اختيار وحدة تحكم منخفضة التكلفة تصبح صيانتها وترقيتها باهظة الثمن لاحقًا.
أنواع أجهزة التحكم بإشارات المرور ومنطق التحكم الخاص بها
يتمثل الاختلاف الرئيسي بين أنواع وحدات التحكم في إشارات المرور في كيفية تحديد توقيت الإشارة وتنفيذها.
تعمل وحدة التحكم في إشارة المرور ذات الوقت المحدد وفقًا لجداول زمنية محددة مسبقًا. يقوم المهندسون بإنشاء دورة الإشارة وتسلسل الطور والوقت الأخضر والوقت الأصفر ومعلمات التوقيت الأخرى بناءً على دراسات حركة المرور. يمكن تخصيص خطط توقيت مختلفة لفترات مختلفة، مثل أوقات الذروة الصباحية، ووقت النهار، وفترة الذروة المسائية، وساعات خارج أوقات الذروة.
يعد هذا النهج واضحًا نسبيًا ويمكن أن يكون مناسبًا للتقاطعات التي يكون فيها الطلب على حركة المرور مستقرًا ويمكن التنبؤ به. حدودها واضحة بنفس القدر: لا يعرف جهاز التحكم بطبيعته أن أحد الأساليب قد طور فجأة قائمة انتظار طويلة ما لم يتم توفير استراتيجية خارجية للكشف والتحكم.
تضيف وحدة التحكم المشغلة أو المستجيبة للمركبة اكتشاف حركة المرور إلى عملية التحكم. يمكن أن توفر أجهزة الكشف معلومات حول وجود السيارة أو الطلب أو الإشغال، مما يسمح لوحدة التحكم بتعديل عملية المرحلة ضمن الحدود التي تم تكوينها. يمكن أن يكون هذا مفيدًا عند التقاطعات حيث تختلف أحجام حركة المرور بشكل كبير بين الطرق.
يركز التحكم المنسق على التقاطعات المتعددة بدلاً من معالجة كل تقاطع بشكل مستقل. تقوم وحدات التحكم بتبادل معلومات التوقيت أو التنسيق حتى تتمكن الإشارات المجاورة من العمل وفقًا لاستراتيجية الممر المشترك. على الطريق الشرياني، على سبيل المثال، يمكن تنسيق طول الدورة والإزاحة وتوقيت المرحلة لدعم التقدم على طول اتجاه حركة المرور الرئيسي.
تم تصميم وحدة التحكم المنسقة من FAMA لهذا النوع من التطبيقات وتدعم الوظائف بما في ذلك التحكم الاستقرائي، والتحكم التكيفي، وعبور المشاة، وأولوية الطوارئ، والمخططات متعددة الفترات. تسرد مواصفات سلسلة FM5000 ما يصل إلى 32 مرحلة تحكم، مع 16 مرحلة كسعة افتراضية، وما يصل إلى 96 قناة إشارة مع 48 قناة في تكوينها القياسي.
يذهب التحكم التكيفي في الإشارة إلى أبعد من ذلك باستخدام معلومات حركة المرور الحالية لتعديل توقيت الإشارة. في نظام تكيفي مصمم بشكل صحيح، تتم معالجة بيانات الكشف عن حركة المرور من خلال استراتيجية التحكم واستخدامها لضبط التوقيت وفقًا للطلب الفعلي بدلاً من الاعتماد حصريًا على الجداول التاريخية.
والنقطة المهمة بالنسبة لفرق المشتريات هي أن هذه الفئات لا تستبعد بعضها البعض بالضرورة. قد تدعم وحدة التحكم خطط زمنية محددة مع توفير وظائف تحكم منسقة أو مشغلة أو تكيفية أو مشاة أو مركزية. يعتمد الاختيار الصحيح على استراتيجية التحكم المطلوبة وبنية النظام.
كيف يعمل جهاز التحكم في إشارة المرور؟
على المستوى الأساسي، تتلقى وحدة التحكم في إشارة المرور معلمات التوقيت التي تم تكوينها، وحيثما أمكن، معلومات من أجهزة الكشف والأنظمة الخارجية. ثم يقوم بتنفيذ تسلسل محدد من حالات الإشارة مع فرض علاقات الطور المبرمج وقيود التوقيت.
يمكن أن يشتمل التقاطع النموذجي على عدة مجموعات إشارات: من خلال الحركات، وحركات الانعطاف لليسار، وإشارات الانعطاف لليمين، ومراحل المشاة، ومراحل الدراجات، وإشارات الأغراض الخاصة. يجب أن يحدد المراقب متى يمكن لكل مجموعة أن تتلقى إشارة خضراء ومتى يجب أن تظل الحركات المتعارضة متوقفة.
بالنسبة للتقاطع ذو الوقت المحدد، قد تتبع هذه العملية دورة محددة مسبقًا بشكل مستمر. بالنسبة للتقاطع الذي تم اكتشافه، يمكن أن تؤثر طلبات اكتشاف المركبات أو المشاة على ما إذا كان يتم استدعاء المرحلة أو تمديدها أو تقصيرها أو تخطيها ضمن منطق التحكم المسموح به.
ولهذا السبب لا ينبغي التعامل مع وقت الاستجابة وحده كمؤشر الأداء الأساسي. يجب على وحدة التحكم أيضًا معالجة المدخلات المطلوبة بشكل صحيح، وتنفيذ توقيت الإشارة بشكل متسق، وتوفير سعة إخراج كافية، والحفاظ على علاقات الطور الآمن.

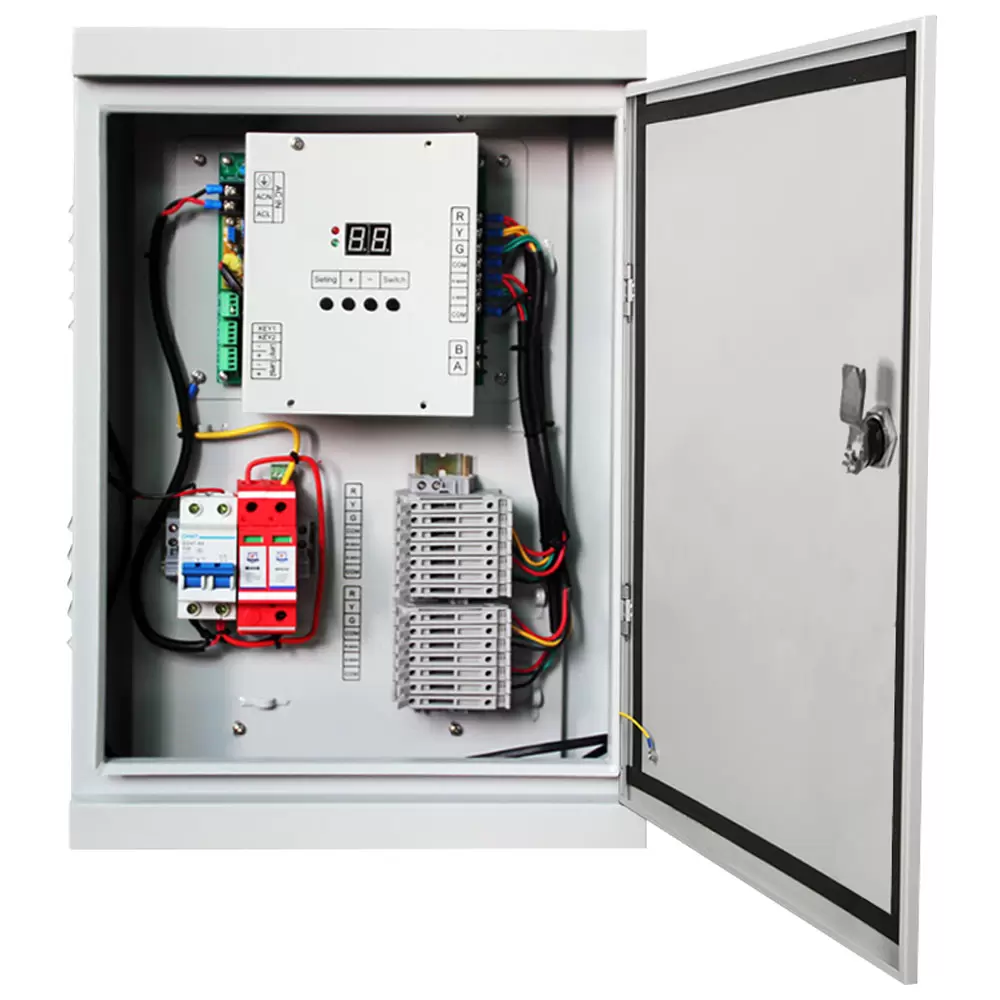

على سبيل المثال، يتم تقديم وحدة التحكم في إشارة المرور ذات النقطة الواحدة من FAMA في تكوينات ذات 20 أو 32 أو 44 مخرج إشارة و8 أو 12 أو 16 مرحلة على التوالي. تحدد الإصدارات المدرجة تيار محرك 3A لكل قناة وحماية IP55.
بالنسبة لمهندس المشتريات، هذا يعني أن السؤال لا ينبغي أن يكون ببساطة "ما مدى سرعة وحدة التحكم؟" ينبغي أن يكون:
هل يمكن لوحدة التحكم التعامل مع العدد المطلوب من مجموعات الإشارة ومدخلات الكشف والمراحل وخطط التوقيت والاتصالات ومتطلبات التوسع المستقبلية دون تعقيد الأجهزة غير الضروري؟
ربط أجهزة الكشف عن حركة المرور والإشارات الضوئية ومنصات النقل الذكية
نادراً ما تعمل أنظمة التحكم المرورية الحديثة كخزانة معزولة.
يمكن أن يشتمل التقاطع الكامل على أجهزة كشف المركبات، وأزرار ضغط المشاة، ورؤوس إشارات المرور، وشاشات العد التنازلي، ومعدات الاتصالات، وبرامج إدارة حركة المرور المركزية، وأجهزة ITS الأخرى. تعمل وحدة التحكم كطبقة تشغيلية تربط هذه المكونات.
توفر معدات الكشف معلومات حول الطلب على حركة المرور. تقوم وحدة التحكم بمعالجة تلك المعلومات وفقًا للمنطق الذي تم تكوينه. تقوم مخرجات الإشارة بعد ذلك بتوجيه مجموعات إشارات المرور المطلوبة. على مستوى الشبكة، يمكن لواجهات الاتصال أن تسمح لمنصة مركزية بمراقبة الحالة أو تعديل خطط التوقيت أو تنسيق التقاطعات المتعددة.
وبالتالي تصبح بنية الاتصالات جزءًا مهمًا من توافق النظام.
تسرد محفظة وحدة التحكم في إشارة المرور الخاصة بـ FAMA خيارات اتصال RS485 وEthernet و4G/5G الاختيارية، بينما تسرد مواصفات وحدة التحكم FM5000 المنسقة واجهتين RJ45 وثلاث واجهات RS232 وواجهة RS485 واحدة.
ومع ذلك، فإن وجود واجهة فعلية لا يضمن التوافق تلقائيًا مع كل منصة من أنظمة ITS. يجب أن تتحقق مواصفات المشتريات من بروتوكول الاتصال المطلوب وبنية البيانات ومجموعة الأوامر وواجهة برنامج التحكم وواجهة معدات الكشف ومعايير حركة المرور المحلية قبل الطلب.
يمكن أن تكون البنية اللاسلكية مفيدة أيضًا عندما تكون الكابلات التقليدية صعبة. تستخدم وحدة التحكم اللاسلكية الخاصة بـ FAMA وحدات رئيسية وأخرى تابعة منفصلة وتحدد بنية الاتصالات اللاسلكية الرئيسية والتابعة. يعمل نموذجها المدرج عند DC11–30V، ويوفر 13 مخرج إشارة و5 مراحل، وتصنيف IP55.
يمكن أن يكون هذا النوع من الهندسة المعمارية مناسبًا للمواقع التي قد يؤدي فيها حفر الطرق أو تركيب الكابلات على نطاق واسع إلى إضافة تعقيد كبير في البناء.
ما الذي يؤثر على سعر جهاز التحكم في إشارة المرور؟
لا توجد إجابة واحدة ذات معنى على ما هي تكلفة وحدة التحكم في إشارة المرور؟ دون تحديد التكوين المطلوب. لا ينبغي مقارنة وحدة التحكم الخاصة بمعبر المشاة البسيط بشكل مباشر مع وحدة التحكم المتصلة بالشبكة متعددة المراحل والمخصصة لممر حضري منسق.
هناك عدة عوامل تؤثر على سعر جهاز التحكم في إشارة المرور.
1. إخراج الإشارة وقدرة الإدخال/الإخراج
يتطلب المزيد من مجموعات ومراحل الإشارة عمومًا سعة أجهزة أكبر. قد تحتاج وحدة التحكم الصغيرة في العبور إلى عدد قليل فقط من المخرجات، بينما يتطلب التقاطع الكبير الذي يحتوي على اقتراب مركبات متعددة ومراحل الانعطاف وإشارات المشاة والمؤشرات المساعدة أكثر من ذلك بكثير.
على سبيل المثال، يتم تقديم وحدة التحكم في عبور المشاة من FAMA في إصدارات ذات 5 مخرجات و12 مخرجًا، في حين تصل وحدة التحكم ذات النقطة الواحدة إلى 44 مخرجًا.
2. استراتيجية التحكم
تحتوي وحدة التحكم الأساسية في الوقت الثابت على متطلبات مختلفة عن النظام الذي يدعم التحكم المشغل والمنسق والتكيف وأولوية الطوارئ والتحكم المركزي. يمكن أن تؤدي المعالجة الإضافية والواجهات ووظائف البرامج وقدرات التكوين إلى زيادة تكاليف المعدات والتكامل.
3. القدرة على الاتصال
قد تكون هناك حاجة إلى RS485 أو Ethernet أو اتصالات خلوية أو روابط لاسلكية أو واجهات أخرى وفقًا لبنية الشبكة. لا يقتصر تأثير التكلفة على وحدة الاتصال نفسها فحسب؛ يمكن أن يؤثر التكامل والتكوين ومتطلبات الأمن السيبراني وتوافق النظام الأساسي المركزي أيضًا على ميزانية المشروع.
4. توافق الكشف
إذا كان التقاطع يستخدم أجهزة الكشف عن المركبات أو طلبات المشاة أو أجهزة استشعار المرور الأخرى، فيجب أن توفر وحدة التحكم واجهات الإدخال المناسبة ومنطق التحكم. يمكن أن يؤدي شراء وحدة تحكم أرخص لا يمكنها دعم بنية الكشف الخاصة بالمشروع إلى معدات واجهة إضافية أو تكاليف استبدال.
5. المتطلبات البيئية
تواجه خزائن المرور الخارجية درجة الحرارة والرطوبة والكهرباء العابرة والغبار والرطوبة. تتضمن مواصفات وحدة التحكم المدرجة في FAMA درجات حرارة تشغيل تصل إلى -40 درجة مئوية، ورطوبة نسبية تصل إلى 95%، وحماية IP55 للعديد من نماذج وحدات التحكم.
ويجب مقارنة هذه المواصفات ببيئة التثبيت الفعلية بدلاً من معاملتها كأرقام تسويقية.
6. التوسعة والصيانة
يمكن أن يكون لوحدة التحكم المعيارية سعر أولي أعلى ولكنها قد تقلل الحاجة إلى الاستبدال الكامل عند توسيع التقاطع. تصف FAMA بنية وحدة التحكم الخاصة بها بأنها معيارية، مع توفر تخصيص OEM/ODM موجه للمشروع.
بالنسبة للبنية التحتية العامة، فإن هذا التمييز مهم لأن تكلفة دورة الحياة يمكن أن تكون أكثر أهمية من أمر الشراء الأولي.
كيف يجب على المشترين اختيار جهاز التحكم في إشارات المرور؟
الطريقة الأكثر موثوقية هي البدء بالتقاطع بدلاً من كتالوج المنتج.
بالنسبة لعبور مشاة بسيط، قد يكون جهاز التحكم المخصص للمشاة كافيًا. تم تصميم وحدة التحكم في عبور المشاة من FAMA خصيصًا لتطبيقات عبور الشوارع في اتجاه واحد وتدعم توقيت الدورة الثابتة وعبور المشاة المنشط والأصفر الوامض والأوامر عن بعد اعتمادًا على التكوين.
بالنسبة للتقاطع الحضري القياسي، يجب تقييم وحدة التحكم ذات النقطة الواحدة وفقًا لعدد الاقترابات ومجموعات الإشارة والمراحل ومدخلات الكاشف وخطط التوقيت ووظائف التحكم المحلية المطلوبة.
بالنسبة للطريق الشرياني المزدحم، يصبح التنسيق أكثر أهمية. يجب على المشترين فحص تنسيق الدورة، وإدارة الإزاحة، والاتصالات بين التقاطعات، والتوافق مع نظام إدارة حركة المرور المركزي.
بالنسبة لمشروع إدارة حركة المرور التكيفية، يجب تقييم وحدة التحكم كجزء من سلسلة منصة الكشف والتحكم الكاملة. إن تثبيت وحدة تحكم ذات قدرة على التكيف دون اكتشاف حركة مرور كافية أو برنامج متوافق لا يؤدي في حد ذاته إلى إنشاء نظام إدارة حركة مرور متكيف.
وينطبق نفس المبدأ على توافق النظام. قبل مقارنة عروض الأسعار، قم بإعداد جدول الإدخال/الإخراج، ومخطط المرحلة، ومتطلبات الاتصال، وقائمة واجهة الكشف، والمواصفات البيئية، واستراتيجية التحكم، ومتطلبات التوسع المستقبلية. ثم قارن الموردين بنفس خط الأساس الفني.
يتضمن نطاق وحدة التحكم في إشارة المرور الخاصة بـ FAMA وحدات تحكم منسقة أحادية النقطة ومتصلة بالشبكة ومعبر للمشاة ووحدات تحكم لاسلكية، مما يسمح بأخذ بنيات مختلفة في الاعتبار وفقًا لمتطلبات التقاطع.
FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين
بالنسبة لفرق المشتريات التي تقوم بتقييم حلول إشارات المرور الكاملة، توفر FAMA أيضًا مجموعة منتجات أوسع تغطي إشارات مرور المركبات وإشارات المشاة والدراجات ومؤقتات العد التنازلي وإشارات المرور المتكاملة ووحدات إشارات المرور وأجهزة التحكم في إشارات المرور.
وتشمل محفظة مشاريعها تطبيقات في مناطق مختلفة، بما في ذلك مشروع بيرو الذي يجمع بين إشارات المرور، والنظام الشمسي، وأجهزة التحكم اللاسلكية، والأعمدة. يمكن للمشترين الذين يقومون بتقييم العرض الموجه نحو المشروع مراجعة حالات مشروع الشركة ومجموعة منتجات إشارات المرور لفهم كيفية تكوين أجهزة التحكم والإشارة كجزء من حل تقاطع أوسع.
خاتمة
إن اختيار وحدة التحكم في إشارة المرور هو في النهاية قرار نظام التحكم، وليس مجرد مقارنة أسعار الأجهزة. تحدد أنواع وحدات التحكم في إشارات المرور كيفية استجابة التقاطع للطلب، بينما تحدد مراحل الإشارة وخطط التوقيت ومدخلات الكشف وقدرة الإدخال/الإخراج والاتصالات وحماية البيئة ما إذا كانت وحدة التحكم يمكنها الأداء بشكل موثوق في التطبيق المقصود.
عند تقييم سعر جهاز التحكم في إشارة المرور، يجب على المشترين مقارنة التكوين الكامل ومتطلبات دورة الحياة: وضع التحكم، وقدرة الإخراج، وتوافق الكشف، وهندسة الاتصالات، وتكامل النظام، والمواصفات البيئية، والقدرة على التوسع، ومتطلبات الصيانة. يكون عرض الأسعار الأولي الأقل مفيدًا فقط عندما يوفر الوظائف والموثوقية التي يتطلبها المشروع.
بالنسبة للتقاطعات الحضرية، والتنسيق الشرياني، ومعابر المشاة، وإدارة حركة المرور التكيفية، فإن وحدة التحكم الصحيحة هي التي تتوافق مع استراتيجية التحكم في حركة المرور الفعلية ويمكن أن تتكامل بشكل نظيف مع البنية التحتية لأنظمة النقل الذكية المحيطة.
