كيفية اختيار وحدة التحكم في حركة مرور عبور المشاة: نماذج ذات 5 قنوات مقابل 12 قناة والعوامل الرئيسية لمصنعي أجهزة التحكم في إشارات المرور

مقدمة: لماذا يتطلب التحكم في عبور المشاة التكوين الصحيح

غالبًا ما تتضمن مشاريع عبور المشاة أكثر من مجرد تبديل الإشارة بين اللون الأحمر والأخضر. يجب أن تتبع وحدة التحكم تسلسل الإشارة المقصود، وتتوافق مع تخطيط الطريق، وتدير طلبات المشاة عند الحاجة، وتعمل بشكل متسق مع نظام التحكم في حركة المرور الأوسع. عندما يستخدم المشروع وضع تحكم لا يتوافق مع متطلباته، قد يواجه المهندسون أعمال تكوين إضافية أو صعوبات في التكامل أو قيود في التشغيل المستقبلي.

تصبح هذه التحديات ذات أهمية خاصة في الشوارع ذات الاتجاه الواحد، وعند المعابر ذات ملجأ مركزي، وفي المواقع التي يجب أن يتم فيها تنسيق تحركات المشاة مع حركة مرور المركبات. قد يناسب الترتيب الأساسي للوقت الثابت عملية عبور مباشرة، بينما قد يتطلب الموقع الأكثر تعقيدًا مراحل عبور متعددة، أو عملية مجدولة، أو اتصال بالشبكة، أو أوامر عن بعد.

بالنسبة للمقاولين، ومتكاملي الأنظمة، وفرق المشتريات في القطاع العام، فإن اختيار مراقب حركة عبور المشاة يتضمن أكثر من مجرد مقارنة أسعار المنتجات. يجب تقييم سعة القناة، وتكوين الطور، وأنماط التحكم المتاحة، والتشغيل الميداني، والتوافق مع البنية التحتية الحالية.

FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين

توفر شركة Yangzhou FAMA للمعدات الذكية المحدودة (FAMA) حلول نقل ذكية تغطي التحكم في الإشارات والسلامة المرورية والأعمدة الذكية متعددة الوظائف. تتوفر وحدة التحكم في عبور المشاة بتكوينات 5 قنوات و12 قناة، مما يمنح فرق المشروع خيارين لمتطلبات التحكم المختلفة. يعتمد الاختيار المناسب على منطق العبور المقصود ومواصفات المشروع التي تم التحقق منها بدلاً من عدد القنوات وحده. عرض وحدة تحكم عبور المشاة الخاصة بـ FAMA .

1. فهم تكوينات وحدة التحكم في حركة مرور عبور المشاة

معبر المشاة ذو المرحلة الواحدة مقابل معبر المشاة ذو المرحلتين

يسمح معبر المشاة ذو المرحلة الواحدة للمشاة بعبور الطريق المحدد خلال مرحلة عبور واحدة مخطط لها. يجب على جهاز التحكم تنسيق إشارة المشاة مع تحركات السيارة المعمول بها وخطة توقيت الإشارة المعتمدة. يكون تكوين هذا الترتيب أسهل عمومًا عندما يكون تخطيط الطريق ومتطلبات الإشارة واضحة نسبيًا.

يقسم المعبر المكون من مرحلتين رحلة المشاة إلى مراحل منفصلة. في موقع مناسب، قد يسمح الملجأ المركزي للمشاة بعبور قسم واحد من الطريق، والانتظار، ثم عبور القسم التالي عندما تسمح الإشارة ذات الصلة بذلك. يقدم هذا الترتيب اعتبارات تحكم إضافية، بما في ذلك العلاقة بين المراحل، وموقع مناطق انتظار المشاة، وتنسيق مؤشرات المركبات والمشاة.

يجب على جهاز التحكم تنفيذ التصميم المعتمد، لكن مخطط العبور الفعلي وخطة هندسة المرور يحددان كيفية تشغيل المراحل. لا يعد الترتيب المكون من مرحلتين مناسبًا تلقائيًا لمجرد أن الطريق واسع أو أن وحدة التحكم تحتوي على قنوات إخراج أكثر.

يجب على المهندسين تقييم مسافة العبور وطلب المشاة وحركات دوران المركبات وسعة الملجأ والرؤية واللوائح المحلية المعمول بها قبل الانتهاء من تسلسل التحكم. يجب أن تتبع أوقات خلوص المشاة والفترات الفاصلة بين المساحات الخضراء التصميم الهندسي للمشروع ومتطلبات الإدارة.

مقارنة نماذج 5 قنوات و12 قناة

توفر وحدة التحكم في حركة مرور عبور المشاة من FAMA تكوينين مع تطبيقات مقصودة مختلفة. والفرق الرئيسي هو الجمع بين قدرة الإخراج ووظائف التحكم المدعومة.

نموذج 5 قنوات: للمعابر المباشرة ذات المرحلة الواحدة

تم تصميم النموذج ذو الخمس قنوات لتطبيقات عبور المشاة ذات المرحلة الواحدة، خاصة عندما يكون ترتيب التحكم بسيطًا نسبيًا. قد يكون تكوينه الأكثر تركيزًا مناسبًا لعبور الشوارع في اتجاه واحد والذي لا يتطلب الوظيفة الإضافية للنموذج ذي الـ 12 قناة.

بالنسبة لفرق المشتريات، فإن السؤال الرئيسي هو ما إذا كانت مخرجات الإشارة الخمسة وتكوين المرحلة الموثقة يمكن أن تستوعب كل مجموعة إشارة مطلوبة وتسلسل التشغيل المقصود. يجب التحقق من عدد القنوات مقابل جدول الإشارة الكامل بدلاً من معاملته كمقياس مباشر لعدد الطرق أو تحركات المشاة التي يمكن التحكم فيها.

قد يؤدي التكوين الأبسط إلى تقليل الوظائف غير الضرورية وتبسيط عملية النشر. ومع ذلك، فإن ملاءمتها لا تزال تعتمد على أحمال الإشارة الفعلية، ومتطلبات الإدخال، والواجهات الكهربائية، ومنطق التحكم الخاص بالمشروع.

نموذج 12 قناة: لمتطلبات العبور الأكثر تعقيدًا

تم تصميم النموذج المكون من 12 قناة لدعم معابر المشاة ذات المرحلتين ويوفر خيارات تحكم إضافية، بما في ذلك التشغيل الشبكي، والجدولة المستندة إلى الوقت، والإشارات الصفراء الوامضة، وعبور المشاة، وتنفيذ الأوامر عن بعد.

تكون هذه القدرات ذات صلة عندما يحتاج المشروع إلى ترتيبات تشغيل مختلفة في أوقات مختلفة، أو طلبات المشاة للتأثير على تسلسل التحكم، أو التفاعل عن بعد مع نظام أوسع لإدارة حركة المرور.

على سبيل المثال، قد يستخدم معبر بالقرب من منشأة عامة ترتيبات مراقبة مجدولة خلال فترات تشغيل مختلفة. قد يكون وضع تنشيط المشاة مناسبًا عندما يلزم تسجيل الطلبات بدلاً من تشغيل تسلسل عبور مماثل بشكل مستمر. قد يكون الاتصال بالشبكة مفيدًا أيضًا عندما يحتاج المشغلون المعتمدون إلى إصدار الأوامر عن بُعد.

ومع ذلك، لا ينبغي تفسير هذه الوظائف كدليل على أن كل منصة إدارة موجودة متوافقة. يجب تأكيد واجهة الاتصال وتعريفات الأوامر ومتطلبات الشبكة وأذونات التحكم قبل الشراء.

المقارنة التالية تلخص التطبيقات المقصودة:

إن تكوينات المخرجات والطور هي خصائص المنتج، وليست ضمانات للملاءمة لكل تقاطع. يجب التحقق من الوثائق الفنية للشركة المصنعة مقابل خطة الإشارة النهائية قبل تقديم الطلب. مواصفات منتج فاما .

كيف يجب على المشترين اختيار النموذج المناسب؟

ابدأ بتصميم المعبر، وليس كتالوج المنتج.

بالنسبة لعبور شارع مباشر في اتجاه واحد، قد يكون النموذج ذو القنوات الخمس مرشحًا عمليًا إذا كانت مجموعات الإشارة وتسلسل التشغيل تناسب قدراته الموثقة. عندما يستدعي التصميم منطق العبور على مرحلتين، أو التحكم المجدول، أو طلبات المشاة، أو الأوامر عن بعد، فإن النموذج المكون من 12 قناة يستحق تقييمًا دقيقًا.

يجب أن تحدد المراجعة الهندسية ما إذا كان هناك ملجأ مركزي، وعدد مجموعات الإشارة التي يجب التحكم فيها، وما إذا كانت طلبات المشاة مطلوبة، وكيف تتفاعل وحدة التحكم مع إشارات المركبات. يجب أن تأخذ المراجعة أيضًا في الاعتبار الطلب المتوقع للمشاة وما إذا كانت استراتيجية التشغيل بحاجة إلى التغيير حسب الوقت من اليوم.

والأهم من ذلك، أن قنوات الإخراج الإضافية لا توفر تلقائيًا وظائف أمان إضافية أو تضمن التنسيق الصحيح للمرحلة. يجب أن يأخذ التصميم الكامل في الاعتبار تسلسل الإشارة، ومنع النزاعات، وإخلاء المشاة، ومتطلبات السلطة القضائية ذات الصلة.

2. تكامل النظام والتشغيل الميداني والصيانة

لماذا يهم التكوين في الموقع

يمكن لوحدة التحكم أن تلبي المتطلبات الوظيفية الأساسية على الورق وتظل بحاجة إلى أعمال تشغيل كبيرة إذا كانت واجهاتها أو إعداداتها لا تتطابق مع المعدات المثبتة.

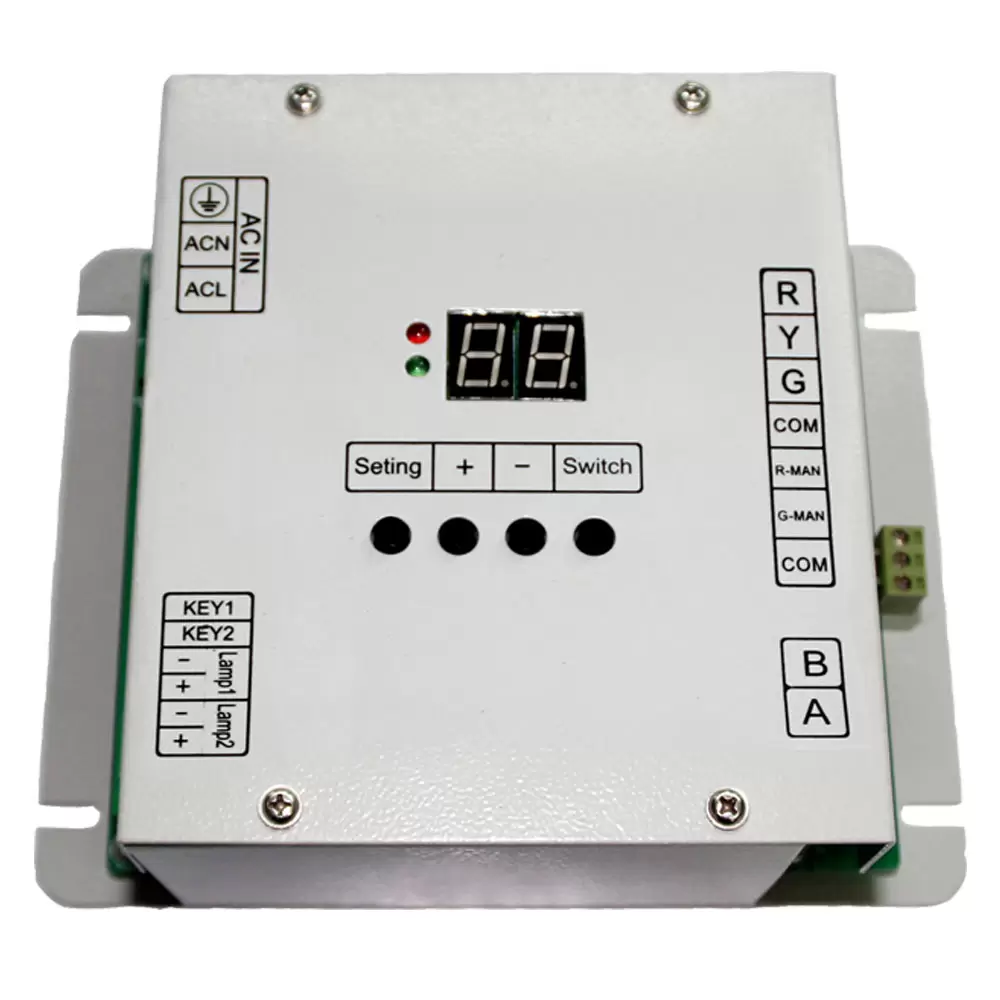

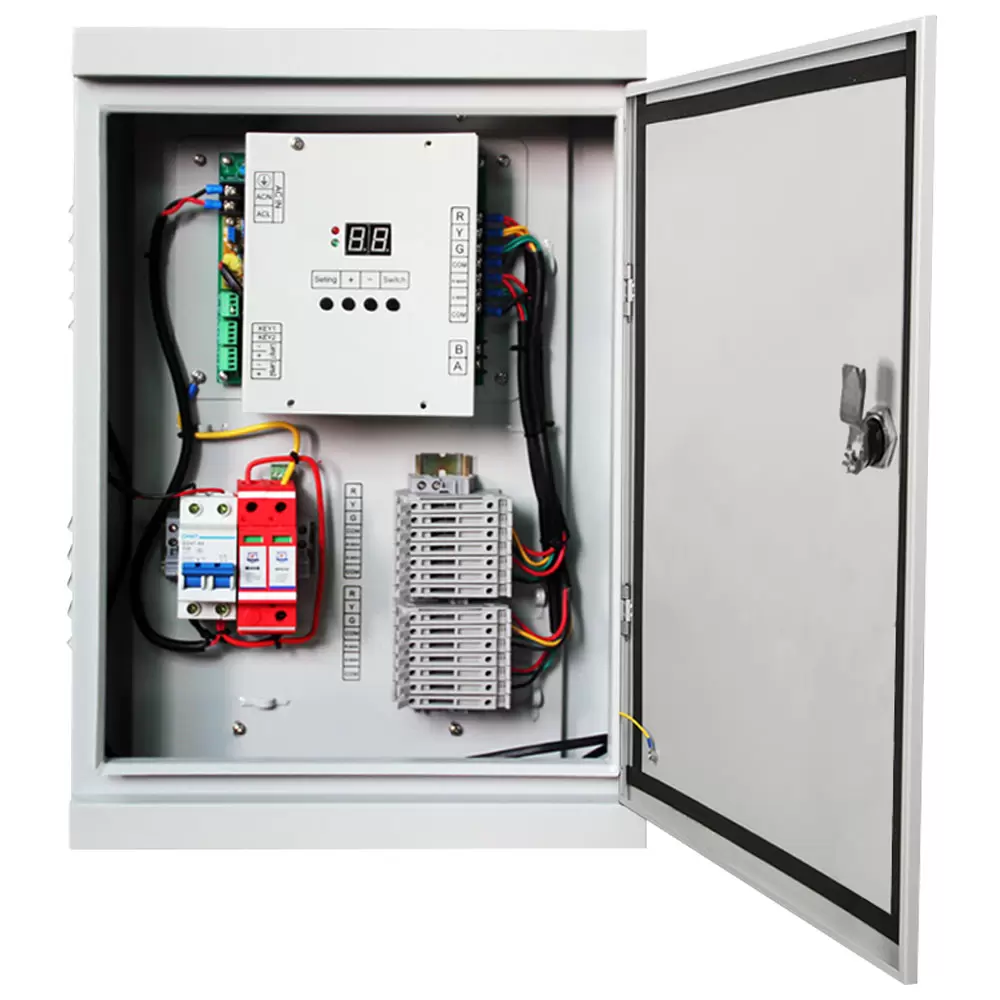

تتضمن وحدة التحكم في عبور المشاة من FAMA لوحة تحكم متكاملة للتكوين في الموقع وتصحيح الأخطاء دون الحاجة إلى أدوات خارجية لهذه المهام. وهذا يمكن أن يجعل تعديلات المعلمات الروتينية أكثر ملاءمة لموظفي الصيانة، وفقًا للوظائف المتوفرة في الطراز المحدد.

أثناء التشغيل، يجب على الفنيين التحقق من تسلسل الطور الذي تم تكوينه، وتخصيصات إخراج الإشارة، ومدخلات طلب المشاة حيثما أمكن، والانتقالات بين مراحل التشغيل. ويجب أن يحدد الاختبار أيضًا ما إذا كانت مؤشرات الإشارة الفعلية تتوافق مع خطة التوقيت المعتمدة.

لا تلغي لوحة التحكم الحاجة إلى موظفين مؤهلين، أو إعدادات التكوين الموثقة، أو إجراءات الاختبار المناسبة. يجب أن تتبع التغييرات في نظام التحكم في حركة المرور المباشر إجراءات السلطة المسؤولة.

الشبكات والتحكم عن بعد في التطبيقات العملية

بالنسبة للمشاريع التي تستخدم نموذج 12 قناة، يمكن أن تدعم إمكانات الشبكات والأوامر عن بعد التشغيل المركزي عندما تكون البنية التحتية المحيطة متوافقة.

قبل النشر، يجب على القائمين على التكامل التأكد من واجهات الاتصال المتوفرة وبنية الشبكة والأوامر المدعومة وأذونات الوصول والسلوك أثناء فقدان الاتصال. ويجب عليهم أيضًا تحديد ما إذا كان النظام الإشرافي الحالي يمكنه تبادل المعلومات التي يتطلبها المشروع.

اتصال الشبكة وحده لا يؤسس إمكانية التشغيل التفاعلي. قد يكون لدى جهازين واجهات اتصال مادية ولكنهما يستخدمان هياكل رسائل أو اصطلاحات تحكم مختلفة. يجب إثبات التوافق من خلال اختبار التوثيق والتكامل.

يجب على فريق المشروع أيضًا التمييز بين تنفيذ الأوامر عن بعد والتحكم المحلي المستقل. يجب تحديد السلوك المطلوب عند انقطاع الاتصال أو رفض أمر أو فشل أحد مكونات النظام واختباره بدلاً من افتراضه.

فحوصات ما قبل التثبيت والقبول

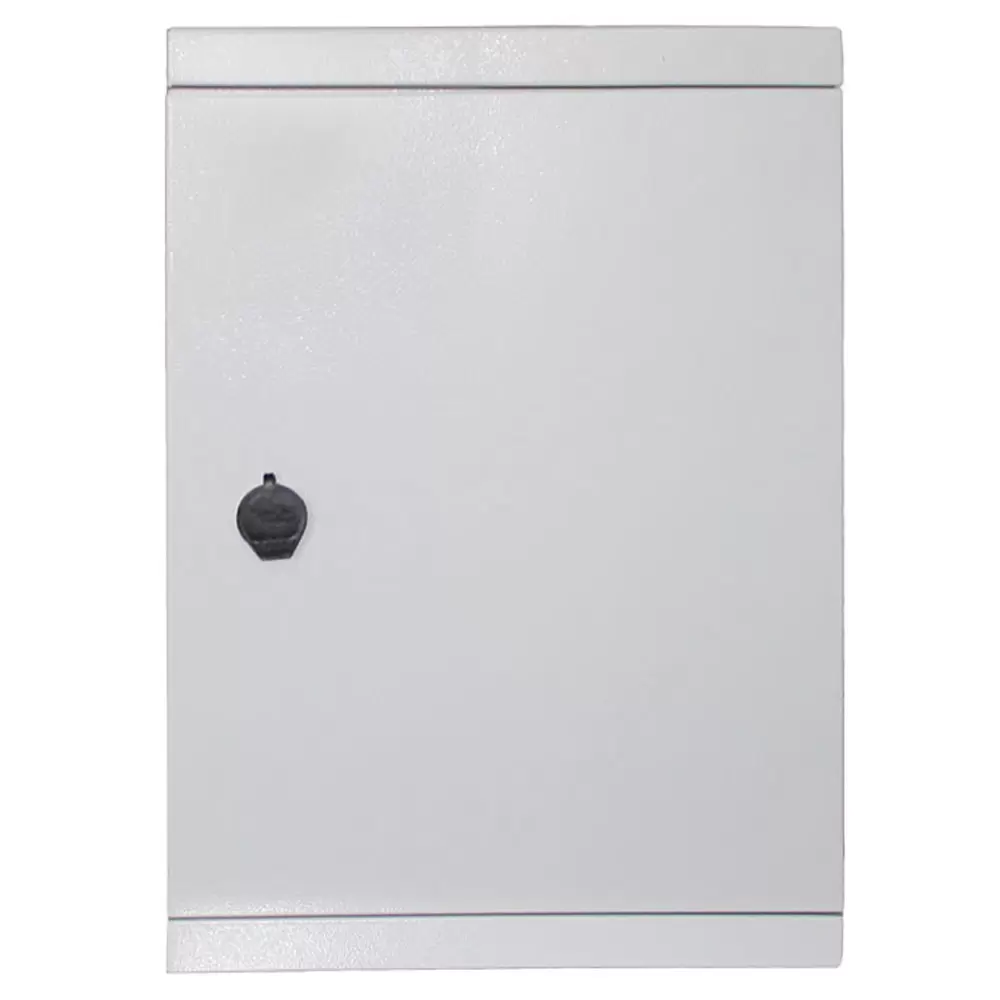

قبل التثبيت، يجب على المشترين والمقاولين التحقق من متطلبات إمداد وحدة التحكم، وتكوين الإخراج، وحدود الحمل الكهربائي، وواجهات الاتصال، وأبعاد العلبة، والتقييمات البيئية، والمعايير المعمول بها.

يجب بعد ذلك التحقق من خطة الإشارة مقابل تكوين وحدة التحكم. يجب أن يغطي الاختبار الميداني التحولات العادية للإشارة، وتسجيل طلبات المشاة، وتغييرات المرحلة، والتشغيل المجدول حيثما أمكن، والأوامر عن بعد حيثما تكون مدعومة.

يجب على الفريق أيضًا التحقق من الاستجابة الموصوفة للظروف غير الطبيعية، بما في ذلك فقدان الاتصال وأخطاء المعدات ذات الصلة. يجب أن تتبع هذه الاختبارات التصميم المعتمد ومتطلبات التحكم في حركة المرور المحلية.

بالنسبة لتخطيط الصيانة، تتضمن الوثائق المفيدة إعدادات المعلمة النهائية ومخططات الأسلاك ومواصفات الواجهة وسجلات التشغيل وتعليمات استكشاف الأخطاء وإصلاحها وإجراءات استعادة التكوين المعتمد. تساعد هذه السجلات الفنيين على التمييز بين مشكلة التكوين ومشكلة الأسلاك الميدانية وخطأ المكونات.

3. اعتبارات الشراء لمصنعي أجهزة التحكم في إشارات المرور

ما الذي يؤثر على أسعار مراقبة حركة عبور المشاة؟

لا يوجد سعر عالمي موثوق به لجهاز التحكم في عبور المشاة دون تحديد التكوين المطلوب. يجب على المشترين طلب عروض الأسعار بناءً على النطاق الفني المتفق عليه.

تتضمن عوامل التكلفة الرئيسية عدد مخرجات الإشارة، وتكوين الطور، وأنماط التحكم المدعومة، وواجهات الاتصال، وأي تخصيص خاص بالمشروع. قد تنشأ تكاليف إضافية من متطلبات الخزانة، وأعمال التركيب، والتكامل مع المعدات الموجودة، والتشغيل، والاختبار، والتدريب، والدعم الفني المستمر.

قد تؤثر أيضًا كمية الطلب ومتطلبات التسليم وترتيبات قطع الغيار ومتطلبات التوثيق على عرض الأسعار التجاري. وينبغي تفصيل هذه العوامل حيثما أمكن ذلك حتى تتمكن فرق المشتريات من مقارنة التكوينات المكافئة بدلاً من أسعار المنتجات ذات القدرات المختلفة.

هل وحدة التحكم المتصلة بالشبكة تستحق الاستثمار الإضافي؟

قد تكون وحدة التحكم الأساسية كافية عندما يكون للمعبر تسلسل إشارة مباشر ولا يتطلب التشغيل عبر الشبكة أو أوضاع التحكم المتقدمة. في مثل هذه الحالات، قد يؤدي شراء وظائف غير ضرورية إلى زيادة التعقيد دون معالجة متطلبات المشروع الحقيقية.

قد تكون وحدة التحكم المتصلة بالشبكة أكثر ملاءمة عندما تتطلب خطة التشغيل تغييرات مجدولة، أو تحكمًا يبدأ من قبل المشاة، أو أوامر عن بعد، أو التكامل مع نظام إدارة متوافق. وتعتمد قيمتها على كيفية استخدام هذه الوظائف وما إذا كانت البنية التحتية الحالية قادرة على دعمها.

يجب أن تشمل التكلفة الإجمالية للملكية التركيب والتشغيل، والتحقق من التوافق، والتدريب على الصيانة، وقطع الغيار، وتكامل البرامج أو النظام حيثما أمكن، والتغييرات المستقبلية في خطة التحكم في حركة المرور. لا يُترجم بالضرورة سعر الشراء الأولي المنخفض إلى تكلفة إجمالية أقل للمشروع إذا كانت هناك حاجة إلى أعمال تكامل إضافية.

ما الذي يجب على المشترين التحقق منه عند تقييم الشركات المصنعة لأجهزة التحكم في إشارات المرور؟

يجب أن تكون الشركة المصنعة القادرة قادرة على شرح كيفية تعيين تكوين منتجها لخطة الإشارة الفعلية للمشتري. يجب على فرق المشتريات أن تطلب المواصفات الفنية الخاصة بالنموذج، ووثائق الأسلاك والواجهة، وأنماط التشغيل المدعومة، وسجلات الاختبار، وأدلة الامتثال للمعايير المطبقة على المشروع.

يجب على الشركات المصنعة أيضًا توضيح حدود كل نموذج، وعملية التشغيل الميداني، ومدى توفر دعم استكشاف الأخطاء وإصلاحها، والترتيبات الخاصة بقطع الغيار والمساعدة الفنية.

بالنسبة للمشاريع الدولية، تعد اتفاقيات إشارات المرور الإقليمية ومتطلبات الموافقة المحلية ذات أهمية خاصة. يجب ألا يفترض المشترون أن وحدة التحكم المناسبة لولاية قضائية واحدة يمكن نشرها دون تغيير في ولاية قضائية أخرى.

توفر FAMA مجموعة واسعة من معدات التحكم في إشارات المرور ومنتجات إشارات المشاة. يمكن للمشترين مراجعة كتالوج منتجات FAMA لتقييم المعدات ذات الصلة واستكشاف مجموعة مشاريع FAMA للحصول على أمثلة لتطبيقات البنية التحتية لحركة المرور. يمكن أن توفر أمثلة المشاريع سياقًا مفيدًا، ولكن لا ينبغي معاملتها كدليل على أن تكوين وحدة تحكم معينة يلبي متطلبات المشروع الجديد.

الأسئلة المتداولة

هل يمكن لوحدة تحكم ذات 5 قنوات التعامل مع كل معبر مشاة أحادي المرحلة؟

لا. النموذج ذو الخمس قنوات مخصص للتطبيقات أحادية المرحلة، لكن الملاءمة تعتمد على مخرجات الإشارة المطلوبة، وترتيب الطور، والأحمال الكهربائية، ومنطق التحكم. يجب التحقق من جدول إشارة المشروع وفقًا لمواصفات الشركة المصنعة.

هل تعمل وحدة التحكم المكونة من 12 قناة تلقائيًا على جعل المعبر أكثر أمانًا؟

لا. قنواتها الإضافية وخيارات التحكم يمكن أن تستوعب متطلبات أكثر تنوعًا، لكن السلامة تعتمد على تصميم المعبر، وتوقيت الإشارة المعتمد، والتركيب الصحيح، والتكوين المناسب، والتشغيل الذي تم التحقق منه.

هل يمكن دمج وحدة التحكم في معبر المشاة في نظام إدارة حركة المرور الحالي؟

من المحتمل، بشرط أن تكون واجهات وحدة التحكم وسلوك الاتصال والأوامر المدعومة ومنطق التحكم متوافقة مع النظام الحالي. وينبغي تأكيد هذه التفاصيل واختبارها قبل النشر.

ما هي المعلومات التي يجب على المشترين تقديمها عند طلب عرض الأسعار؟

توفير تخطيط الطريق، ومتطلبات العبور على مرحلة واحدة أو مرحلتين، ومجموعة الإشارة وجدول المراحل، ومتطلبات زر المشاة، وأوضاع التشغيل المقصودة، ومتطلبات الاتصالات والشبكة، والمعايير المحلية، وشروط التثبيت، وكمية الطلب. تسمح هذه المعلومات للشركة المصنعة بتقييم التكوين المطلوب وإعداد عرض أسعار أكثر فائدة.

خاتمة

يتطلب اختيار وحدة التحكم في حركة مرور عبور المشاة فهمًا واضحًا لهندسة العبور وتسلسل الإشارة وقدرة الإخراج وأوضاع التحكم ومتطلبات التكامل وترتيبات الصيانة. تم تصميم النموذج ذو 5 قنوات للمعابر المباشرة ذات المرحلة الواحدة، بينما يدعم النموذج ذو 12 قناة التطبيقات ذات المرحلتين والوظائف الإضافية مثل الشبكات والتشغيل المجدول وتنشيط المشاة والإشارات الصفراء الوامضة والأوامر عن بعد.

بالنسبة للمقاولين ومتكاملي الأنظمة والموزعين وفرق المشتريات الحكومية، فإن النهج الأكثر فعالية هو تحديد المتطلبات الهندسية قبل مقارنة المنتجات أو الأسعار. اطلب الوثائق الخاصة بالنموذج، وتحقق من الواجهات ومنطق التشغيل، وتأكد من الامتثال للمتطلبات المحلية المعمول بها.

من خلال مطابقة تكوين وحدة التحكم مع تصميم العبور المعتمد والاحتياجات التشغيلية للمشروع، يمكن للمشترين إجراء اختيار أكثر استنارة للمعدات وتقليل صعوبات التكامل والصيانة التي يمكن تجنبها. اتصل بـ FAMA لمناقشة تكوين الإشارة المطلوبة ووظائف التحكم المتاحة والوثائق الفنية ومتطلبات التوافق الخاصة بالمشروع قبل الانتهاء من الشراء.
