كيفية اختيار إشارة مرور المشاة منخفضة الطاقة مع مؤقت العد التنازلي للتحكم الموثوق في التقاطع

المقدمة: معالجة التحديات العملية لأنظمة إشارات المشاة

يجب أن تعمل أجهزة إشارة المشاة بشكل متسق خلال دورات المرور اليومية، والظروف الخارجية المتغيرة، وفترات الاستخدام المتواصل الطويلة. بالنسبة لمتكاملي أنظمة إشارات المرور، وسلطات المرور البلدية، ومقاولي البنية التحتية للطرق، فإن اختيار ضوء عبور المشاة المناسب يتضمن أكثر من مجرد مقارنة سعر الشراء الأولي. يؤثر استهلاك الطاقة، واستمرارية عرض LED، والتحكم في العد التنازلي، وتوافق وحدة التحكم، ومتطلبات الصيانة طويلة المدى، على التكلفة الإجمالية للتثبيت وأدائه.

قد تتطلب معدات الإشارة التقليدية المزيد من استكشاف الأخطاء وإصلاحها عند فشل مكونات LED، أو استخدام وحدات التحكم الحالية لواجهات تشغيل مختلفة، أو مواجهة فرق التثبيت لمشكلات في التكوين. يمكن أن تؤدي هذه التحديات إلى زيادة أعمال التشغيل وتعقيد الصيانة عبر التقاطعات المتعددة.

تعالج إشارة مرور المشاة منخفضة الطاقة المزودة بمؤقت العد التنازلي العديد من هذه المخاوف من خلال تصميم مصدر الطاقة، وتقنية القيادة ذات التيار الثابت، ودائرة LED العازلة للأخطاء، وأوضاع تشغيل العد التنازلي القابلة للتكيف. ومع ذلك، فإن قيمتها العملية تعتمد على الاختيار الصحيح للمعدات، والتحقق من التوافق، والتركيب وفقًا لمتطلبات نظام التحكم في حركة المرور المحدد.

بالنسبة للمشاريع التي تتضمن إشارة ضوئية لعبور المشاة، يجب على المشترين أيضًا التمييز بين إشارة المشاة المضيئة النشطة، وشاشة العد التنازلي، وإشارة المرور السلبية. يؤدي كل منها وظيفة مختلفة ضمن بيئة الطريق العامة.

1. الميزات التقنية التي تدعم التشغيل المستقر والاستخدام الفعال للطاقة

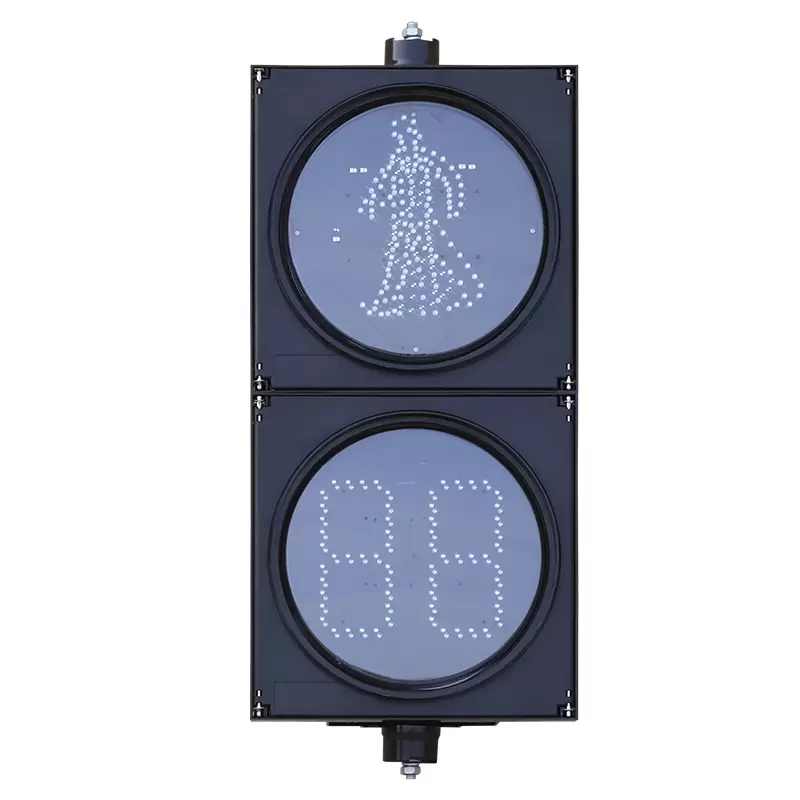

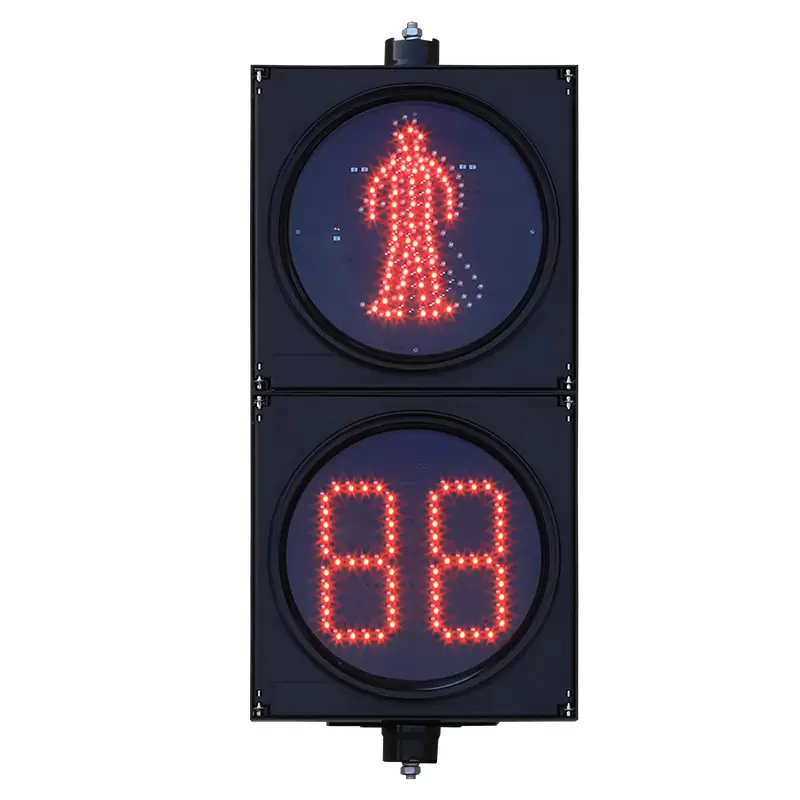

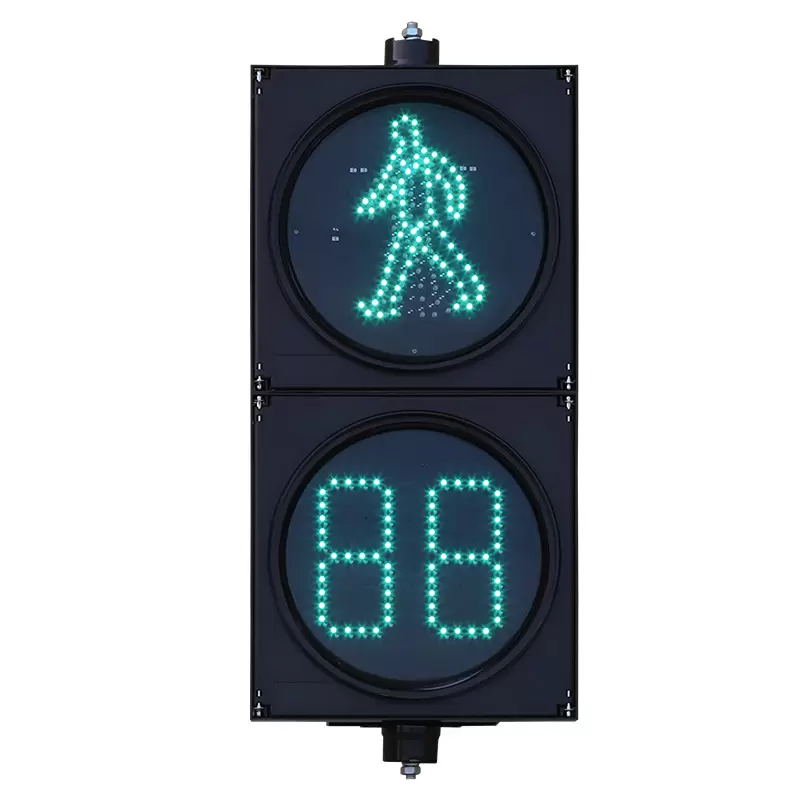

هيكل من ثلاث وحدات وعرض العد التنازلي المجزأ

تم تصميم إشارة مرور المشاة منخفضة الطاقة المزودة بمؤقت للعد التنازلي على شكل مجموعة مكونة من ثلاث وحدات. يتكون قلب المصباح من لوحة المصباح، العدسة، مزود الطاقة، وعاء المصباح، والمكونات الهيكلية الأخرى. تستخدم شاشة العد التنازلي أرقامًا مجزأة لتقديم معلومات رقمية للمشاة.

يجمع هذا التكوين بين عرض الإشارة ووظيفة العد التنازلي معًا في المعدات المخصصة لتقاطعات عبور المشاة المجهزة بالتحكم في إشارة المرور.

بالنسبة لمهندسي المشروع، تتمثل خطوة الاختيار الأولى في تأكيد تكوين الإشارة المطلوبة وترتيب العرض وأبعاد التركيب والواجهة الكهربائية. يجب أن تتطابق هذه التفاصيل مع تصميم التقاطع ومنطق تشغيل وحدة التحكم بدلاً من تحديدها فقط على المظهر.

تصميم الدوائر الشبكية وعزل خطأ LED

إحدى الميزات المهمة هي تصميم الدائرة الشبكية المستخدمة في لوحة مصابيح LED. وفقًا لمواصفات المنتج، عندما تفشل حبة مصباح LED فردية، تقوم الدائرة تلقائيًا بعزل نقطة العطل حتى تتمكن حبات LED المتبقية من الاستمرار في العمل بشكل طبيعي.

يساعد هذا التصميم على الحد من تأثير فشل المكونات المحلية على الشاشة الشاملة. بدون العزل الفعال للخطأ، قد يؤدي فشل مؤشر LED أو عطل كهربائي يؤثر على قسم دائرة أكبر إلى تدهور ملحوظ في الإشارة المعروضة.

بالنسبة لفرق الصيانة البلدية التي تدير تقاطعات متعددة، فإن الحد من انتشار الأخطاء يمكن أن يجعل عمليات الفحص وتشخيص الأخطاء أكثر قابلية للإدارة. وقد يقلل أيضًا من الحاجة إلى التعامل مع كل فشل فردي لمؤشر LED باعتباره فشلًا كاملاً في العرض.

ومع ذلك، فإن عزل الخطأ لا يعني أن الإشارة تظل تعمل بكامل طاقتها في كل حالة فشل. لا يزال يتعين على موظفي الصيانة فحص الوحدة المتضررة والتحقق من الإشارة المعروضة واستبدال المكونات المعيبة وفقًا لإجراءات الشركة المصنعة. يجب أن يُفهم تصميم الدائرة على أنه مقياس موثوقية، وليس بديلاً عن الفحص الروتيني.

مصدر الطاقة وعامل الطاقة القياسي الأوروبي

يستخدم المنتج مصدر طاقة مصمم بشكل مستقل وفقًا للمعايير الأوروبية. يمكن أن يصل عامل الطاقة المحدد إلى 0.98، مما يشير إلى أن الإمداد مصمم للاستخدام الفعال للطاقة الكهربائية.

عامل القدرة هو نسبة القدرة الحقيقية إلى القوة الظاهرية. تعني القيمة الأعلى بشكل عام أن هناك حاجة إلى طاقة أقل وضوحًا لتوفير قدر معين من الطاقة الحقيقية في ظل ظروف تشغيل قابلة للمقارنة. بالنسبة للمنشآت التي تحتوي على العديد من وحدات الإشارة، يمكن أن تكون هذه الخاصية ذات صلة بتخطيط النظام الكهربائي وجودة الطاقة.

ومع ذلك، فإن عامل الطاقة الذي يبلغ 0.98 لا يعني أن المنتج يستهلك كهرباء أقل بنسبة 98%. يعتمد استهلاك الطاقة الفعلي على قوة التشغيل وتكوين الإشارة ومدة التشغيل والخصائص الكهربائية الأخرى. يجب على المشترين طلب بيانات استهلاك الطاقة المُقاسة عند مقارنة المنتجات المنافسة.

تم تحديد العرض أيضًا بتشوه توافقي إجمالي (THD) أقل من 10%. يصف التشوه التوافقي مدى انحراف شكل الموجة الكهربائية عن شكل موجة جيبية مثالية. يمكن أن يساعد التشوه المنخفض في الحد من التيارات التوافقية التي يتم إدخالها في النظام الكهربائي، مما يدعم جودة الطاقة ويقلل التداخل المحتمل مع المعدات الأخرى.

يعتمد التأثير العملي على التثبيت الكامل، بما في ذلك شبكة الإمداد والأحمال المتصلة الأخرى. ولذلك ينبغي تقييم قيمة THD المعلنة جنبًا إلى جنب مع شروط اختبار الشركة المصنعة ومتطلبات التوافق الكهرومغناطيسي المعمول بها.

محرك تيار مستمر لتشغيل LED متسق

يعتمد أداء LED على التنظيم الحالي المناسب. يستخدم المنتج تقنية محرك التيار المستمر للحفاظ على تيار تشغيل مستقر للوحة مصباح LED.

يساعد هذا الأسلوب على منع تغير التيار غير المرغوب فيه من التأثير بشكل مباشر على تشغيل LED ويدعم أداء العرض المتسق. ويهدف أيضًا إلى المساهمة في إطالة عمر خدمة المصباح وتقليل متطلبات الصيانة.

بالنسبة لفرق المشتريات، يعد التمييز مهمًا: يعد محرك التيار المستمر ميزة تصميمية فنية، وليس رقمًا مضمونًا لعمر الخدمة. يعتمد عمر الخدمة الفعلي على جودة المكونات ودرجة الحرارة والظروف الكهربائية والتعرض البيئي وممارسات التشغيل. يجب على المشترين طلب بيانات عمر الخدمة التي تم التحقق منها إذا كانت مواصفات المشروع تتطلب فترة تشغيل محددة.

التوافق الكهرومغناطيسي واستقرار التقاطع

غالبًا ما تحتوي التقاطعات المرورية على أنظمة كهربائية وإلكترونية متعددة، بما في ذلك أجهزة التحكم في إشارات المركبات، وشاشات عرض المشاة، والكاشفات، ومعدات الاتصالات، وأجهزة المراقبة. يمكن أن يؤدي التداخل الكهربائي إلى تعقيد تشغيل المعدات المترابطة.

تم تصميم المنتج مع أخذ التوافق الكهرومغناطيسي في الاعتبار، مع THD أقل من 10%. ترتبط هذه الخصائص بتقليل الاضطراب الكهربائي ودعم التشغيل المستقر في بيئة التقاطع المتصلة.

ومع ذلك، فإن THD والتوافق الكهرومغناطيسي قياسات مختلفة. THD وحده لا يثبت الامتثال لكل متطلبات EMC. يجب على مشتري المشروع التحقق من نتائج اختبارات الانبعاثات والمناعة والإعلانات والمعايير المعمول بها في سوق الوجهة المقصودة.

2. التحكم في العد التنازلي، وتوافق وحدة التحكم، والتطبيقات الميدانية

ما هي إشارة مرور المشاة منخفضة الطاقة مع مؤقت العد التنازلي؟

تجمع إشارة مرور المشاة منخفضة الطاقة مع مؤقت العد التنازلي بين شاشة عرض إشارة المشاة ووظيفة العد التنازلي الرقمي. تقوم الإشارة بتوصيل مرحلة المشاة، بينما توفر شاشة العرض الرقمية المجزأة معلومات التوقيت المرتبطة بتلك المرحلة.

بالنسبة للتقاطعات الحضرية، يمكن أن تساعد هذه المعلومات المشاة على فهم التقدم المحرز في مرحلة العبور الخاضعة للرقابة. ومع ذلك، يجب أن يتبع العد التنازلي منطق التشغيل الفعلي لوحدة التحكم في حركة المرور. لا ينبغي أبدًا افتراض أن العرض الرقمي يوفر توقيتًا دقيقًا بشكل مستقل عن نظام التحكم في الإشارة.

كيف يعمل مؤقت العد التنازلي للضوء لعبور المشاة؟

تعمل شاشة العد التنازلي بالتنسيق مع ترتيب التحكم في إشارة المرور الخاصة بالتقاطع. يدعم المنتج ثلاثة أوضاع تشغيل تكيفية: وضع الاتصال ووضع التشغيل ووضع التعلم.

• وضع الاتصال: مخصص لعمليات التثبيت حيث تقوم وحدة العد التنازلي بتبادل المعلومات ذات الصلة مع وحدة تحكم متوافقة. يجب تأكيد الواجهة والبروتوكول المحددين.

• وضع الزناد: مخصص للأنظمة التي تدعم فيها إشارات التشغيل الخارجية عملية العد التنازلي. يجب أن تتوافق خصائص إشارة الزناد ومنطق التوقيت مع التثبيت.

• وضع التعلم: يهدف إلى دعم عملية العد التنازلي من خلال تعلم سلوك توقيت الإشارة ذي الصلة. تعتمد ملاءمتها على سلوك إخراج وحدة التحكم ومتطلبات التنفيذ الخاصة بالشركة المصنعة.

توفر هذه الأوضاع المرونة عند دمج المعدات في بيئات مختلفة للتحكم في حركة المرور. فهي لا تنشئ توافقًا عالميًا مع كل وحدة تحكم أو تضمن أن جميع تكوينات التوقيت ستعمل بشكل متطابق.

تذكر الشركة المصنعة أن مؤقت العد التنازلي المدمج متوافق مع أكثر من 99% من وحدات التحكم في إشارات المرور المحلية والدولية السائدة. هذه مطالبة بتوافق المنتج، وليست ضمانًا لكل طراز وحدة تحكم أو إصدار برنامج ثابت أو بروتوكول اتصال. يجب على المشترين التأكد من نموذج وحدة التحكم والواجهة وإخراج الإشارة ووضع التشغيل قبل الطلب.

كيف يمكنك اختيار علامة ضوئية لعبور المشاة متوافقة؟

يمكن أن يشير مصطلح الإشارة الضوئية لعبور المشاة على نطاق واسع إلى معدات إشارة عبور المشاة، ولكن لا يمكن استبدال رأس الإشارة النشطة وعلامة الطريق السلبية. تشير إشارة المشاة المضيئة إلى مرحلة مرورية خاضعة للرقابة؛ شاشة العد التنازلي تنقل معلومات التوقيت؛ توفر العلامة السلبية تعليمات أو تحذيرات مرئية دون عرض مرحلة الإشارة المتغيرة بشكل فعال.

عند اختيار المعدات، يجب على المشترين التحقق مما يلي:

• تكوين العرض: عرض الرمز أو الرقم، وترتيب العدسات، ومتطلبات الرؤية، ومؤشرات الإشارة المطلوبة.

• المتطلبات الكهربائية: جهد الإمداد المقدر، واستهلاك الطاقة، والأسلاك، والتأريض، وتفاصيل الاتصال.

• واجهة التحكم: بروتوكول الاتصال، وإدخال الزناد، وسلوك وضع التعلم، وتوافق وحدة التحكم.

• بيئة التثبيت: ترتيب التركيب، والتعرض للمطر، والغبار، وأشعة الشمس، وتغير درجات الحرارة، والوصول إلى الصيانة.

• المعايير المطبقة: المتطلبات التي تحكم ألوان الإشارة، والأداء البصري، والسلامة الكهربائية، والتوافق الكهرومغناطيسي (EMC)، والتركيب، وتوقيت إشارة المشاة في الولاية القضائية للوجهة.

بالنسبة للتقاطع الجديد، يجب تحديد هذه المتطلبات أثناء تصميم النظام. بالنسبة لترقية التقاطع الحالي، يجب على المهندسين توثيق وحدة التحكم المثبتة والأسلاك قبل اختيار وحدة إشارة بديلة.

تطبيق المنتج على مشاريع الطرق المختلفة

في عملية تحديث التقاطع الحضري، غالبًا ما يكون الاهتمام الأساسي هو التكامل مع معدات التحكم الموجودة. يمكن أن يساعد تأكيد نموذج وحدة التحكم ووضع التشغيل قبل التسليم في تقليل أعمال التكوين التي يمكن تجنبها في الموقع.

بالنسبة لتركيبات عبور المشاة الجديدة، يمكن لفرق المشروع تحديد عرض الإشارة وترتيب التركيب وإمدادات الطاقة وواجهة التحكم معًا. يتيح ذلك اختيار المعدات لاتباع تصميم التقاطع بدلاً من إجبار النظام على استيعاب مكون غير مناسب.

بالنسبة لترقيات نظام الإشارة الحالي، تشمل الاعتبارات الرئيسية توافق الأسلاك ومزامنة العد التنازلي وإجراءات التشغيل والوصول إلى قطع الغيار. يجب أن يتحقق الاختبار الميداني من أن العد التنازلي المعروض يتبع تسلسل الإشارة المعتمد قبل عودة التقاطع إلى التشغيل الطبيعي.

في جميع السيناريوهات الثلاثة، يجب تكوين شاشات العد التنازلي واختبارها وفقًا لخطة التوقيت المعتمدة من هيئة المرور والمتطلبات المحلية المعمول بها.

3. اعتبارات الشراء لقيمة المشروع على المدى الطويل

لا يمثل أدنى عرض أسعار أولي بالضرورة أقل تكلفة إجمالية للملكية. يجب على فرق المشتريات تقييم مواصفات المعدات الكاملة والعمل المطلوب لتثبيت الإشارة وتشغيلها وفحصها وصيانتها.

يجب التأكد من مواصفات العرض والمواصفات الكهربائية أولاً. يحتاج المشترون إلى التكوين الصحيح للإشارة والأبعاد والجهد المقنن واستهلاك الطاقة ومتطلبات حماية البيئة للموقع المقصود. عندما تفرض مواصفات المشروع متطلبات بصرية أو متطلبات EMC محددة، يجب طلب وثائق الاختبار الداعمة.

تكامل وحدة التحكم مهم بنفس القدر. على الرغم من أن المنتج يدعم أكثر من 99% من وحدات التحكم المحلية والدولية السائدة، إلا أنه يجب تأكيد التوافق مقابل نموذج وحدة التحكم الفعلية والبروتوكول. بالنسبة للمشاريع التي تتضمن عدة تقاطعات أو علامات تجارية متعددة لوحدات التحكم، يمكن أن يساعد الاختبار التمثيلي في تحديد اختلافات الواجهة قبل النشر الكامل.

يجب أيضًا تضمين التشغيل والصيانة في مراجعة الأسعار. اسأل ما إذا كانت مخططات الأسلاك وتعليمات التكوين وإرشادات استكشاف الأخطاء وإصلاحها والمكونات البديلة متوفرة. قد تساعد دائرة LED العازلة للخطأ في احتواء بعض أعطال المكونات، بينما يدعم تصميم المحرك المناسب التشغيل المستقر؛ ولا يلغي أي منهما الحاجة إلى التخطيط للفحص والصيانة.

وأخيرًا، يمكن أن تؤثر متطلبات التخصيص وكمية الطلب والتشغيل على التكلفة الإجمالية للمشروع. قد تتطلب شاشات العرض غير القياسية وترتيبات التركيب الخاصة وتعديلات الواجهة ومتطلبات التوثيق والاختبار في الموقع هندسة أو عمالة إضافية. يجب على المشترين طلب عرض أسعار مفصل يميز المعدات القياسية عن خدمات التخصيص والملحقات والاختبار والتركيب.

العمل مع FAMA في مشاريع إشارات المشاة

توفر شركة يانغتشو فاما للمعدات الذكية المحدودة (FAMA) حلول نقل ذكية متكاملة تغطي التحكم الذكي في الإشارات والسلامة المرورية الذكية والأعمدة الذكية متعددة الوظائف 5G، إلى جانب خدمات مثل تحسين توقيت إشارة المرور والتشغيل والصيانة والدعم ذي الصلة.

بالنسبة للمشترين الذين يقومون بتقييم إشارة مرور المشاة منخفضة الطاقة مع مؤقت العد التنازلي أو إشارة ضوئية لعبور المشاة، فإن الخطوة التالية هي مطابقة مواصفات المنتج مع نظام التحكم الخاص بالمشروع، والمتطلبات الكهربائية، ولوائح المرور المعمول بها.

استكشف مجموعة منتجات FAMA لمراجعة المعدات المتاحة وأمثلة المشاريع لمزيد من السياق عند تقييم الحلول المحتملة. للحصول على عرض أسعار خاص بالمشروع، قم بتوفير نموذج وحدة التحكم وتكوين العرض المطلوب وبيئة التشغيل والكمية والسوق الوجهة بحيث يمكن مراجعة متطلبات التوافق والمواصفات قبل الشراء.
