إشارة مرور الكرة الكاملة مع العد التنازلي النقطي: عوامل الاختيار الرئيسية لمشاريع المرور على الطرق

غالبًا ما يتم تقييم معدات إشارات المرور من مسافة بعيدة، لكن التحدي الهندسي الحقيقي أكثر تحديدًا: هل يستطيع السائقون والمشاة التعرف على الإشارة النشطة بسرعة، وهل يمكن فهم وقت المرحلة المتبقية دون غموض، وهل يمكن للمعدات الاستمرار في العمل في ظل ظروف خارجية صعبة؟

في التقاطعات الحضرية المزدحمة، قد لا يوفر ترتيب الإشارة التقليدي معلومات كافية عندما تتأثر الرؤية بأشعة الشمس القوية أو المطر أو مسافات الرؤية الطويلة أو هندسة الطريق المعقدة. يمكن لجهاز العد التنازلي المنفصل أيضًا زيادة عدد المكونات التي تحتاج إلى التثبيت والتشغيل والتحكم والصيانة. بالنسبة لمقاولي الطرق ومتكاملي أنظمة المرور، فإن هذا يجعل اختيار رأس الإشارة أكثر من مجرد مسألة مظهر أو سطوع LED الاسمي.

تجمع إشارة المرور ذات الكرة الكاملة مع العد التنازلي النقطي بين عرض إشارة المرور ووظيفة العد التنازلي في تكوين جهاز واحد. تعتمد قيمة هذا النهج على عدة عوامل هندسية، بما في ذلك الهيكل البصري للكرة الكاملة، وأداء LED، وحجم العرض، وطريقة التحكم في العد التنازلي، ومزامنة الإشارة، وحماية البيئة، والتوافق مع وحدة تحكم التقاطع. تتضمن مجموعة منتجات FAMA الحالية إشارات المرور ذات الكرة الكاملة، ومؤقتات العد التنازلي، وإشارات المرور المتكاملة، وإشارات مرور المركبات، وإشارات مرور المشاة، وأجهزة التحكم في إشارات المرور، مما يسمح باعتبار هذه العناصر جزءًا من نظام أوسع للتحكم في الإشارات بدلاً من اعتبارها أجهزة معزولة.

إشارة مرور الكرة الكاملة: لماذا يهم هيكل العرض

تستخدم إشارة المرور ذات الكرة الكاملة سطحًا دائريًا ينبعث منه الضوء بدلاً من نمط إشارة السهم فقط. بالنسبة لتطبيقات إشارات السيارة، يتم تقديم المؤشر النشط باللون الأحمر أو الأصفر أو الأخضر كإشارة دائرية كاملة، مما يجعل حالة الإشارة قابلة للتمييز على الفور عند النظر إليها من حارة الاقتراب.

إن البنية البصرية وراء تلك الشاشة الدائرية أكثر أهمية من الشكل نفسه. تستخدم إشارة المرور ذات الكرة الكاملة باللون الأحمر / الأصفر / الأخضر من FAMA مصدر ضوء كبير الحجم وعدسات بصرية ومصدر طاقة ووعاء مصباح ووحدة تبديد حرارة خارجية. يستخدم تصميمه البصري عدسة ثانوية وعدسة فريسنل ومعالجة القناع البصري لتوزيع الضوء بشكل أكثر تجانسًا عبر السطح الباعث.

وهذا مهم لأن إشارة المرور لا ينبغي أن تنتج مجرد نقطة ضوء قوية. يجب أن تقدم الإشارة مجالًا بصريًا يمكن التعرف عليه وموحدًا بشكل معقول لمستخدمي الطريق. قد تؤدي الإضاءة غير المتساوية أو الوهج المفرط أو زاوية المشاهدة غير المناسبة إلى جعل تفسير الإشارة أكثر صعوبة، خاصة عندما يتم وضع الإشارة على مسافة كبيرة أو عندما يكون الضوء المحيط مرتفعًا.

ولذلك ينبغي النظر في كمية LED وحجم السطح الذي ينبعث منه الضوء معًا. تتوفر نماذج الكرة الكاملة عالية التدفق من FAMA بأسطح باعثة للضوء مقاس 100 مم و200 مم و300 مم. تزداد كميات مصابيح LED المدرجة مع حجم النموذج، من مصباح LED واحد لكل لون في طراز 100 مم إلى أربعة مصابيح LED لكل لون في طراز 300 مم. نطاقات شدة الإضاءة المدرجة المقابلة هي 110-200 قرص مضغوط، 230-350 قرص مضغوط، و400-1000 قرص مضغوط، على التوالي.

بالنسبة لفرق المشتريات، يوضح هذا نقطة مهمة: رأس الإشارة الأكبر ليس هو الاختيار الصحيح تلقائيًا. يجب أن يتطابق الحجم المناسب مع هندسة التقاطع وموضع التثبيت ومسافة المشاهدة المتوقعة وتصنيف الطريق ومتطلبات المواصفات المحلية.

وينطبق نفس المبدأ على لون LED والخصائص البصرية. تسرد FAMA نطاقات الطول الموجي لمصابيح LED باللون الأحمر والأصفر والأخضر في نماذج الكرة الكاملة عالية التدفق، بينما تحدد مواصفات المنتج أيضًا عمر LED بـ 100000 ساعة. وينبغي تقييم هذه الأرقام مع شروط اختبار الشركة المصنعة ومعايير المشروع المعمول بها بدلاً من معاملتها كمؤشرات مستقلة لجودة الإشارة.

بالنسبة للتقاطع المعرض لضوء النهار القوي، على سبيل المثال، يجب ألا تنص متطلبات الشراء ببساطة على "السطوع العالي". يجب أن تأخذ المراجعة الفنية في الاعتبار شدة الإضاءة، والتوزيع البصري، وتوحيد منطقة الانبعاث، وتكوين LED، ومسافة المشاهدة، وما إذا كانت الشاشة المحددة تظل قابلة للتمييز عن زاوية الاقتراب المقصودة.

إشارة مرور الكرة الكاملة مع العد التنازلي النقطي: دمج معلومات الإشارة والوقت

يتمثل الاختلاف الرئيسي بين إشارة الكرة الكاملة القياسية وإشارة مرور الكرة الكاملة مع العد التنازلي للمصفوفة النقطية في أن الأخير يضيف معلومات الوقت المتبقي إلى معدات الإشارة.

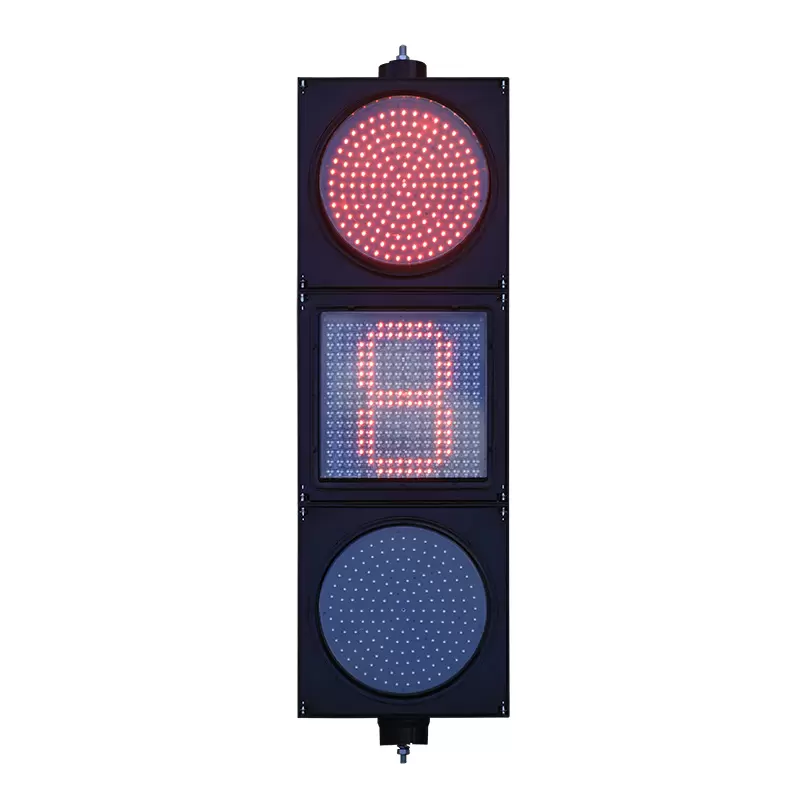

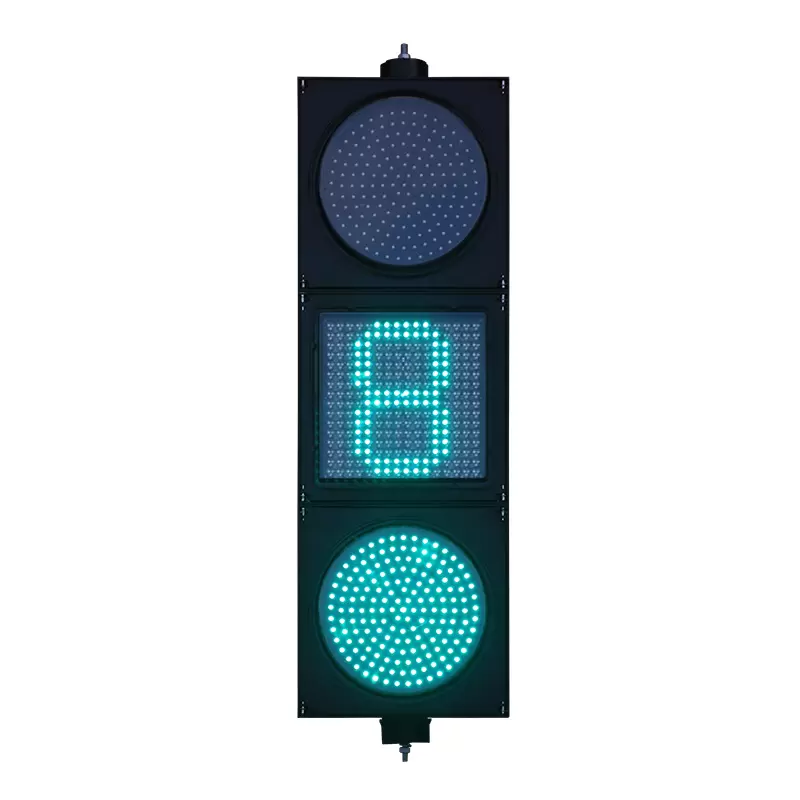

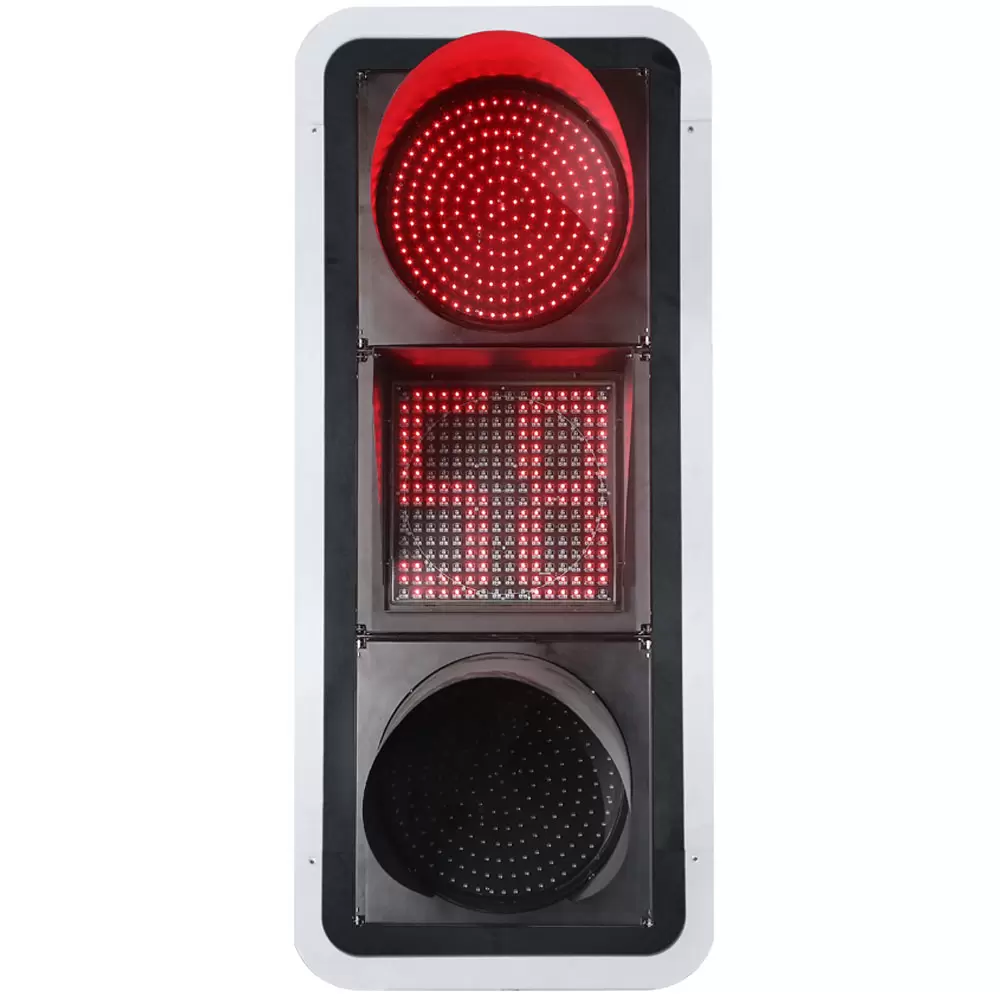

تستخدم إشارة FAMA ذات الطاقة المنخفضة باللون الأحمر / الأصفر / الأخضر للكرة الكاملة مع العد التنازلي Dot Matrix تكوينًا من ثلاث وحدات. تحتوي الوحدات الحمراء والخضراء على لوحات ضوئية وعدسات بصرية ووحدات إمداد الطاقة وأوعية مصابيح، بينما تشتمل الوحدة الصفراء على لوحة ضوء للعد التنازلي نقطية وعدسة بصرية ولوحة تحكم ووعاء مصباح.

يحتوي طرازا JD300-3-FM31 وJD400-3-FM31 المنشوران على أسطح باعثة للضوء بقطر 300 مم و400 مم على التوالي. كلاهما يسرد نطاق العد التنازلي من 0 إلى 99 ثانية، و256 مصباح LED للعد التنازلي لعرض العد التنازلي باللون الأحمر/الأخضر، ومسافة بصرية تبلغ ≥300 متر وفقًا لمواصفات الشركة المصنعة المعلنة. تبلغ شدة إضاءة العد التنازلي المدرجة 5000-15000 شمعة/م²، في حين أن شدة إشارة الكرة الكاملة باللون الأحمر/الأصفر/الأخضر مدرجة على أنها 400-1000 شمعة.

توفر هذه المواصفات مرجعًا مفيدًا لاختيار المشروع، ولكن لا ينبغي تفسيرها على أنها ضمانات عالمية لمسافة المشاهدة. يعتمد التعرف الفعلي على ارتفاع التثبيت، وزاوية العرض، والإضاءة المحيطة، ومحاذاة الطريق، والطقس، وتباين الخلفية، ومتطلبات المشروع المعمول بها.

ولذلك فإن ميزة التكوين المتكامل لا تتمثل ببساطة في أنه "يضيف مؤقتًا". فهو يضع معلومات حالة الإشارة ومعلومات الوقت المتبقي في ترتيب منسق للمعدات. عند التقاطع الحضري، يمكن أن يساعد ذلك مستخدمي الطريق على فهم ليس فقط ما إذا كانت الإشارة تسمح حاليًا بالحركة أو تقيدها، ولكن أيضًا مقدار الوقت المتبقي في المرحلة ذات الصلة.

بالنسبة لمعابر المشاة، يصبح نفس المفهوم مفيدًا بشكل خاص. تقدم FAMA بشكل منفصل إشارات مرور للمشاة مع وظائف العد التنازلي. تستخدم إشارة مرور المشاة عالية التدفق المزودة بمؤقت العد التنازلي مجموعة مكونة من ثلاث وحدات وشاشة عرض تنازلي مكونة من أرقام مجزأة، مع سطح باعث للضوء يبلغ 300 مم، وكثافة عد تنازلي معلنة تبلغ 5000-15000 شمعة/م²، ومسافة بصرية مدرجة تبلغ ≥300 متر.

هذا التمييز مهم عند اختيار المعدات. لا يتطلب تقاطع المركبات ومعبر المشاة بالضرورة نفس بنية العرض. يحتاج المصمم إلى النظر في ما إذا كان العد التنازلي مخصصًا للسائقين أو المشاة أو كليهما، وإلى أي مدى يجب التعرف على الشاشة، وما إذا كانت المعلومات يجب أن تظل مقروءة من مواضع اقتراب مختلفة.

كيف تتزامن إشارة المرور ذات العد التنازلي النقطي مع الإشارة؟

يكون عرض العد التنازلي مفيدًا فقط عندما يتوافق الوقت المعروض مع مرحلة حركة المرور الفعلية. وبالتالي فإن القضية الأساسية ليست عدد الأرقام، بل العلاقة بين جهاز التحكم في العد التنازلي، وجهاز التحكم في الإشارة، وتوقيت الطور، والعرض.

في النظام العملي، يقوم جهاز التحكم في إشارة المرور بتحديد أو إدارة مرحلة الإشارة. يحتاج جهاز العد التنازلي بعد ذلك إلى طريقة مناسبة للحصول على معلومات المرحلة ذات الصلة وترجمتها إلى شاشة عرض الوقت المتبقي. اعتمادًا على المعدات وبنية النظام، قد يتضمن ذلك الاتصال أو التشغيل أو التشغيل القائم على التعلم.

تنص FAMA على أن وظيفة العد التنازلي في منتجاتها ذات الصلة تدعم ثلاثة أوضاع تشغيل تكيفية: وضع الاتصال، ووضع التشغيل، ووضع التعلم. تشير الشركة أيضًا إلى التوافق مع أكثر من 99% من وحدات التحكم في إشارات المرور المحلية والدولية السائدة لمجموعة المنتجات هذه.

ومع ذلك، بالنسبة لمواصفات المشتريات، لا ينبغي أن تحل كلمة "متوافق" محل اختبار التكامل الفعلي. يجب على فريق المشروع التأكد من الشركة المصنعة لوحدة التحكم ونموذجها وطريقة الواجهة ومنطق مرحلة الإشارة ووضع تشغيل العد التنازلي وسلوك الانتقال وإجراءات التشغيل قبل النشر.

وهذا مهم بشكل خاص عندما يتم ضبط توقيت إشارة المرور ديناميكيًا. إذا قامت وحدة التحكم في التقاطع بتغيير توقيت المرحلة، فيجب أن تتلقى معدات العد التنازلي التوقيت المحدث أو تستنتجه بشكل صحيح بدلاً من مجرد الاستمرار في عرض تسلسل ثابت.

لهذا السبب، يجب تقييم مزامنة العد التنازلي كوظيفة على مستوى النظام بدلاً من كونها مواصفات عرض.

اختيار سطوع LED وحجم العرض لبيئات الطرق المختلفة

لا يوجد سطوع واحد أو حجم شاشة مثالي لكل طريق.

قد يكون للتقاطع الأصغر بمسافات اقتراب قصيرة نسبيًا متطلبات مختلفة عن تقاطع طريق شرياني كبير حيث يلزم التعرف على الإشارة من مسافة أبعد. وبالمثل، فإن معبر المشاة الواقع بالقرب من خط التوقف له متطلبات بصرية مختلفة عن إشارة السيارة المثبتة فوق تقاطع واسع.

عند مقارنة النماذج، يجب على فرق المشتريات تقييم ما يلي:

• حجم السطح الباعث للضوء

• شدة الإضاءة أو الإنارة حسب نوع العرض

• كمية LED والترتيب

• هيكل العدسة البصرية

• عرض التوحيد

• مسافة المشاهدة

• ارتفاع التركيب

• زاوية المشاهدة

• ظروف النهار والليل

• معايير إشارات المرور المحلية المطبقة

تُظهر مجموعة الكرة الكاملة من FAMA هذا النهج بحجم النموذج مع أسطح باعثة للضوء مقاس 100 مم و200 مم و300 مم، في حين يتم إدراج نماذج الكرة الكاملة ذات العد التنازلي النقطي بتكوينات 300 مم و400 مم.

مبدأ الشراء المهم هو تجنب اختيار الإشارة لمجرد أن مواصفات سطوعها أعلى. قد يؤدي الضوء القوي للغاية أو الموزع بشكل سيئ إلى حدوث وهج، في حين أن الإضاءة غير الكافية يمكن أن تقلل من التعرف في ظل الإضاءة المحيطة القوية. ولذلك فإن التوزيع البصري والتوحيد لا يقل أهمية عن رقم الكثافة الاسمية.

الموثوقية الخارجية: أكثر من مجرد تصنيف IP

تعمل إشارات المرور بشكل مستمر في بيئة يمكن أن تؤثر فيها درجة الحرارة والرطوبة والمطر والاضطرابات الكهربائية والتعرض طويل الأمد على المكونات الإلكترونية.

تحدد منتجات العد التنازلي ذات الكرة الكاملة والمصفوفة النقطية المنشورة من FAMA درجات حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية، ورطوبة نسبية تصل إلى 97% رطوبة نسبية، وحماية IP55. كما تحدد نماذج الكرة الكاملة عالية التدفق غلافًا من البولي كربونات، بينما يشتمل تصميم المنتج على تبديد الحرارة الخارجي.

تكون هذه المواصفات ذات صلة عندما يتم نشر المشروع في مناطق ذات اختلاف كبير في درجات الحرارة أو الرطوبة العالية. ومع ذلك، فإن تصنيف IP وحده لا يصف كل جانب من جوانب الموثوقية الخارجية على المدى الطويل. يجب على فرق المشتريات أيضًا مراجعة مواد الإسكان، وهيكل الختم، والصرف، وتبديد الحرارة، وتصميم مصدر الطاقة، والحماية من زيادة التيار، والعزل، والتوافق الكهربائي، وإمكانية الوصول إلى الصيانة.

يحدد منتج الكرة الكاملة عالي التدفق من FAMA تشغيل AC85–264V / 47–63 هرتز ويصف مصدر طاقة تيار ثابت بجهد واسع وحماية عالية من الارتفاع المفاجئ، مع إدراج صفحة المنتج حماية من زيادة التيار 4000 فولت.

يسرد نموذج العد التنازلي النقطي بالمثل عملية AC85-264V / 47-63 هرتز ويستخدم تصميم محرك التيار المستمر. يحدد وصف المنتج الخاص به أيضًا تصميم دائرة شبكية يهدف إلى عزل نقطة فشل LED الفردية بحيث تستمر مصابيح LED المتبقية في العمل.

بالنسبة لمشتريات المشروع، تعد هذه التفاصيل أكثر فائدة من العبارة العامة مثل "مصممة للظروف الخارجية القاسية" لأنها تمنح المهندسين مجالات محددة للتحقق منها أثناء التقييم الفني.

يجب التحقق من توافق التثبيت ونظام التحكم قبل الطلب

تركيب إشارة المرور ليس مهمة ميكانيكية معزولة. يجب أن يعمل رأس الإشارة مع وحدة التحكم، ومصدر الطاقة، وهيكل التركيب، وواجهة الاتصال أو التشغيل، وتكوين التقاطع الشامل.

قبل طلب إشارة مرور كروية كاملة مع العد التنازلي النقطي، يجب على فريق المشروع التأكد من:

1. حجم السطح الباعث للضوء المطلوب وتكوين الإشارة.

2. ما إذا كان مطلوبًا تكوين كرة كاملة أو سهم أو مشاة أو تكوين مشترك.

3. نطاق العد التنازلي المطلوب وتنسيق العرض.

4. طريقة مزامنة العد التنازلي التي تدعمها وحدة التحكم الموجودة.

5. جهد التشغيل والتردد.

6. المتطلبات البيئية لدرجة الحرارة والرطوبة ودخول المياه.

7. أبعاد التركيب واتجاه التثبيت.

8. متطلبات الأسلاك والواجهة.

9. معايير إشارات المرور المحلية ومتطلبات الموافقة عليها.

10. إجراءات التشغيل والاختبار والاستبدال والصيانة.

تتضمن مجموعة منتجات FAMA أجهزة التحكم في إشارات المرور إلى جانب إشارات مرور المركبات وإشارات مرور المشاة وأجهزة ضبط الوقت للعد التنازلي وإشارات المرور المتكاملة ووحدات إشارات المرور. يمكن أن يكون نطاق المنتجات الأوسع هذا ذا صلة عندما يحتاج أحد المتكاملين إلى تقييم معدات الإشارة ومكونات التحكم كجزء من بنية مشروع واحد.

كيف أختار الشركة المصنعة لإشارات المرور؟

بالنسبة لمشروع هندسة المرور، يجب أن يتضمن اختيار الشركة المصنعة لإشارات المرور أكثر من مجرد مقارنة أسعار الوحدات.

يجب أن يكون الاعتبار الأول هو ما إذا كانت الشركة المصنعة قادرة على توفير الأداء البصري والكهربائي المطلوب. يتضمن ذلك تكوين LED وكثافة الإضاءة والطول الموجي والمعالجة البصرية وتوحيد العرض وتصميم مصدر الطاقة والحماية الكهربائية.

والثاني هو التوافق مع نظام التحكم. يجب أن تكون الشركة المصنعة قادرة على شرح كيفية اتصال العد التنازلي أو الاستجابة لوحدة تحكم إشارة المرور وكيفية التحقق من التزامن أثناء التشغيل. المواصفات التي تقول فقط "متوافقة مع وحدات التحكم" ليست كافية لمشروع معقد.

والثالث هو القدرة على مراقبة البيئة والجودة. يجب على فرق المشتريات مراجعة مواصفات درجة حرارة التشغيل، ودرجة الحماية، ومواد الإسكان، وحماية إمدادات الطاقة، والعزل، وأداء LED، واختبار الإنتاج، ووثائق التأهيل ذات الصلة.

والرابع هو القدرة على التخصيص. قد تتطلب المشاريع المختلفة أحجامًا مختلفة للأسطح الباعثة للضوء، أو تنسيقات العد التنازلي، أو مجموعات الإشارات، أو ترتيبات التركيب، أو الألوان، أو واجهات التحكم، أو المواصفات الكهربائية. غالبًا ما تكون الشركة المصنعة التي يمكنها تكييف المعدات مع متطلبات المشروع الموثقة أكثر فائدة لمتكاملي الأنظمة من المورد الذي يقدم التكوينات الثابتة فقط.

وأخيرًا، قم بفحص تجربة المشروع دون افتراض أن وجود المشروع يثبت الأداء تلقائيًا في كل بيئة. تتضمن محفظة مشاريع FAMA المنشورة مشاريع إشارات المرور في شيلي وبيرو والبرازيل والأرجنتين وكولومبيا وباراجواي والإكوادور وأوروغواي وغواتيمالا وأسواق أخرى. يمكن أن تساعد مراجعة مراجع المشروع هذه المشترين على فهم أنواع تطبيقات إشارات المرور التي قدمتها الشركة المصنعة، في حين لا تزال الملاءمة الفنية الفعلية بحاجة إلى التقييم مقابل متطلبات المشروع الجديد.

FAMA - المؤسسة الرائدة في صناعة أضواء إشارات المرور في الصين

بالنسبة للمشترين الذين يقومون بتقييم مجموعة منتجات FAMA، يوفر كتالوج منتجات الشركة إمكانية الوصول إلى إشارات مرور المركبات، وإشارات مرور المشاة، وأجهزة ضبط الوقت للعد التنازلي، وإشارات المرور المتكاملة، وأجهزة التحكم في إشارات المرور، ومعدات إشارات المرور ذات الصلة. كما توفر محفظة مشاريعها المنشورة أمثلة من أسواق دولية مختلفة.

الأسئلة المتداولة

ما هي إشارة المرور ذات الكرة الكاملة؟

إشارة المرور الكروية الكاملة هي تكوين إشارة مرور يتم فيها عرض الإشارة النشطة باللون الأحمر أو الأصفر أو الأخضر كمنطقة دائرية كاملة ينبعث منها الضوء. تستخدم نماذج الكرة الكاملة عالية التدفق من FAMA العدسات البصرية وهيكل مصدر الضوء المصمم لإنتاج خرج ضوء سطحي موحد.

كيف تعمل إشارة المرور للعد التنازلي النقطي؟

تستخدم إشارة مرور العد التنازلي النقطية مصفوفة LED لعرض الوقت المتبقي المرتبط بمرحلة إشارة المرور. تحتاج وحدة التحكم في العد التنازلي إلى الحصول على معلومات المرحلة من خلال طريقة التحكم المدعومة، مثل الاتصال أو التشغيل أو عملية التعلم. تسرد نماذج FAMA ذات الصلة جميع أوضاع التشغيل الثلاثة.

ما هي مزايا إشارة المرور العد التنازلي المتكاملة؟

يجمع التكوين المتكامل بين إشارة المرور ووظيفة العد التنازلي ضمن مجموعة إشارة منسقة. وهذا يمكن أن يقلل الحاجة إلى التعامل مع شاشة العد التنازلي كجهاز منفصل تمامًا على جانب الطريق ويمكن أن يبسط الترتيب العام للمعدات. تعتمد ميزة التثبيت الفعلية على تصميم المشروع وبنية وحدة التحكم.

كيف أختار الشركة المصنعة لإشارات المرور؟

قارن بين الشركات المصنعة بناءً على الأداء البصري، وتكوين LED، والتصميم الكهربائي، وحماية البيئة، وتوافق وحدة التحكم، وطرق المزامنة، وإجراءات مراقبة الجودة، والقدرة على التخصيص، ومتطلبات التثبيت، وتجربة المشروع الموثقة. وينبغي تقييم السعر مع هذه العوامل الفنية بدلاً من استخدامه كمعيار الاختيار الوحيد.

ما الذي يجب علي مراعاته عند شراء إشارة مرور ذات كرة كاملة؟

ابدأ بتطبيق الطريق وظروف المشاهدة. ثم حدد السطح الباعث للضوء المطلوب، والأداء البصري، وتكوين LED، والمسافة المرئية، وإمدادات الطاقة، والظروف البيئية، ودرجة الحماية، وترتيب التركيب، وواجهة التحكم، ومتطلبات الصيانة. بالنسبة لنماذج العد التنازلي، يجب التأكد من المزامنة وتوافق وحدة التحكم قبل الشراء.

بالنسبة لمهندسي المرور وفرق المشتريات، فإن أفضل إشارة مرور كروية كاملة ليست مجرد الطراز الأكثر سطوعًا أو أكبر الطراز المتاح. والسؤال الأكثر أهمية هو ما إذا كانت مجموعة الإشارة الكاملة توفر التعرف البصري المطلوب ومعلومات العد التنازلي وتوافق التحكم وحماية البيئة وإمكانية الصيانة للتقاطع المحدد. يبدأ الاختيار المناسب تقنيًا بهندسة الطريق ومتطلبات التحكم في الإشارة، ثم يعمل بشكل عكسي على السطح الباعث للضوء، وتكوين LED، وهندسة العد التنازلي، وإمدادات الطاقة، والإسكان، وقدرات الشركة المصنعة. توفر حافظات المنتجات والمشاريع الحالية لشركة FAMA نقطة انطلاق عملية لمقارنة إشارات المرور ذات الكرة الكاملة، وتكوينات العد التنازلي، وحلول إشارات المرور الأوسع مع متطلبات المشروع تلك.
